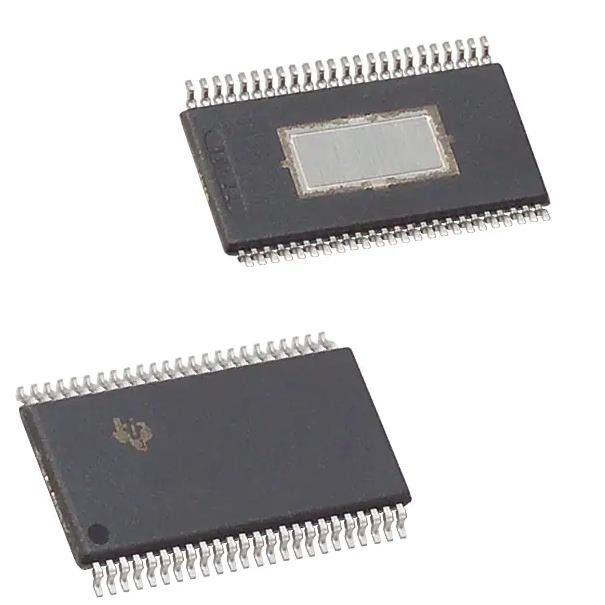

DRV8823DCAR Биполярный Драйвер Мотора IC MOSFET серия 48-HTSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DRV8823DCAR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Интерфейс: | Серийный | Заявления: | общее назначение |
|---|---|---|---|
| Ток - выход: | 1.5а | Напряжение - питание: | 8V | 32V |
| напряжение - нагрузка: | 8V | 32V | Операционная температура: | -40°C | 150°C (TJ) |
| Тип установки: | Поверхностный монтаж | Пакет / чемодан: | 48-TFSOP (0,240 дюйма, ширина 6,10 мм), открытая прокладка |
| Высокий свет: | DRV8823DCAR,DRV8823DCAR Моторный управляющий питания IC,Биполярный двигательный драйвер IC |
||
Характер продукции
DRV8823DCAR Биполярный моторный драйвер мощности MOSFET серия 48-HTSSOP
СпецификацииDRV8823DCAR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Водители, диспетчеры | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип двигателя - шаговой двигатель | Биполярный |
| Тип двигателя - переменный, постоянный | Дисплей с щеткой |
| Функция | Драйвер - полностью интегрированный, контрольный и силовой этап |
| Конфигурация вывода | Половина моста (8) |
| Интерфейс | Серийный |
| Технологии | Мощность MOSFET |
| Разрешение по шагам | - |
| Заявления | Общая цель |
| Ток - выход | 1.5А |
| Напряжение - питание | 8V ~ 32V |
| напряжение - нагрузка | 8V ~ 32V |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 48-TFSOP (0,240", 6,10 мм ширины) Обнаженная подставка |
| Пакет изделий поставщика | 48-HTSSOP |
| Номер базовой продукции | DRV8823 |
Особенности DRV8823DCAR
* Двигатель двигателя PWM с четырьмя H-мостами
- Двигается двумя шаговыми двигателями, одним шагом и двумя двигателями постоянного тока или четырьмя двигателями постоянного тока
- до 1,5-А тока на обмотку
- Низкое сопротивление
- Программируемый максимальный ток обмотки
- Трехбитный намотный контроль тока позволяет до восьми уровней тока
- Избираемые режимы медленного или смешанного распада
* Диапазон рабочего напряжения питания от 8 до 32 В
* Внутренний зарядный насос для привода ворот
* Встроенный 3,3-В ссылка
* Серийный цифровой интерфейс управления
* Полностью защищен от низкого напряжения, перегрева и перенапряжения
* Термически усиленный пакет поверхностной установки
Применение DRV8823DCAR
• Печатные машины
• Сканеры
• Офисные автоматизированные машины
• Игровые машины
• Автоматизация заводов
• Роботика
Экологические и экспортные классификацииDRV8823DCAR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
