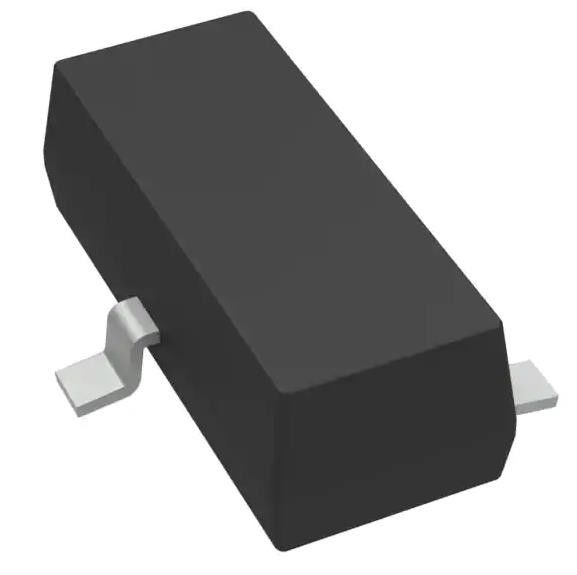

DRV5053OAQDBZR Датчик эффекта Холла одноосевой SOT-23-3
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DRV5053OAQDBZR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Ось: | Одинокий | Тип выхода: | Аналоговое напряжение |
|---|---|---|---|
| Воспринимать ряд: | ±73 мТ | Напряжение - питание: | 2.5V | 38V |
| Ток - подача (макс.): | 3.6mA | Текущий объем производства (Макс): | 2.3mA |
| Пропускная способность: | 20 кГц | Операционная температура: | -40 °C ~ 125 °C (TA) |
Характер продукции
DRV5013ADQDBZR Цифровой переключатель замок открытый эффект канализации SOT-23-3
СпецификацииDRV5053OAQDBZR
| Тип | Описание |
| Категория | Датчики, преобразователи |
| Магнитные датчики | |
| Линейные компасные (IC) | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Технологии | Эффект Холла |
| Ось | Одинокий |
| Тип выхода | Аналоговое напряжение |
| Диапазон обнаружения | ±73 мТ |
| Напряжение - питание | 2.5V ~ 38V |
| Ток - подача (макс.) | 30,6 мА |
| Ток - выход (макс.) | 2.3mA |
| Резолюция | - |
| Пропускная способность | 20 кГц |
| Операционная температура | -40 °C ~ 125 °C (TA) |
| Особенности | Компенсирование температуры |
| Пакет изделий поставщика | SOT-23-3 |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Номер базовой продукции | DRV5053 |
Особенности DRV5053OAQDBZR
• Линейный выходной датчик
• Высокая температурная устойчивость
Чувствительность ±10% над температурой
• Высокая чувствительность:
11 мВ/мТ (ОА, см. рисунок 17)
¥ ¥ 23 мВ/мТ (ПА)
¥ ¥ 45 мВ/мТ (RA)
¥ ¥ 90 мВ/мТ (ВА)
️ +23 мВ/мТ (CA)
+45 мВ/мТ (EA)
• Поддерживает широкий диапазон напряжений
от 2,5 В до 38 В
Не требуется внешний регулятор
• Широкий диапазон температур работы
ТА = от 40 до 125°С (Q, см. рисунок 17)
• Усиленный выходный этап
∙ 2,3-мА раковина, 300-мкА источник
• Выходное напряжение: от 0,2 до приблизительно 1,8 В
В случае, если вы не сможете получить разрешение на использование электроэнергии, вы можете отказаться от этого разрешения.
• Быстрое включение: 35 μs
• Небольшая упаковка и отпечаток
– Surface mount 3-pin SOT-23 (DBZ)
• 2,92 мм × 2,37 мм
Проходный 3-колючий TO-92 (LPG)
• 4,00 мм × 3,15 мм
• Устройства защиты:
Защита от обратного питания (до 22 В)
Поддерживает до 40-вольтовой загрузки
Защита от короткого замыкания выхода
Ограничение выходного тока
Применение DRV5053OAQDBZR
• Проточные счетчики
• Корректировка стыковки
• Коррекция вибрации
• Управление ампулами
Экологические и экспортные классификацииDRV5053OAQDBZR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
