CC1125RHBR IC RF TxRx + MCU Общий ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CC1125RHBR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Семья/стандарт RF: | Общий ИЗМ < 1GHz | Модуляция: | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
|---|---|---|---|
| Частота: | 164MHz | 192MHz, 274MHz | 320MHz, 410MHz | 480MHz, 820MHz | 960MHz | Скорость передачи данных (макс.): | 200kbps |
| Мощность - выход: | 16dBm | Чувствительность: | -129dBm |
| Размер памяти: | 4kB ROM, RAM 256B | Напряжение - питание: | 2В ~ 3,6В |
Характер продукции
CC1125RHBR IC RF TxRx + MCU Общий ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
СпецификацииCC1125RHBR
| Тип | Описание |
| Категория | RF и беспроводные |
| Радиочастотные приемники | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип | TxRx + MCU |
| Семейство RF/стандарт | Общий ISM < 1 ГГц |
| Протокол | - |
| Модуляция | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
| Частота | 164 МГц ~ 192 МГц, 274 МГц ~ 320 МГц, 410 МГц ~ 480 МГц, 820 МГц ~ 960 МГц |
| Скорость передачи данных (макс.) | 200 кбит / с |
| Мощность - выход | 16 дБм |
| Чувствительность | -129 дБм |
| Размер памяти | 4kB ROM, 256B RAM |
| Серийные интерфейсы | ППИ |
| ГПИО | 4 |
| Напряжение - питание | 2В ~ 3,6В |
| Текущий - прием | 17mA ~ 27mA |
| Ток - передача | 26mA ~ 56mA |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |

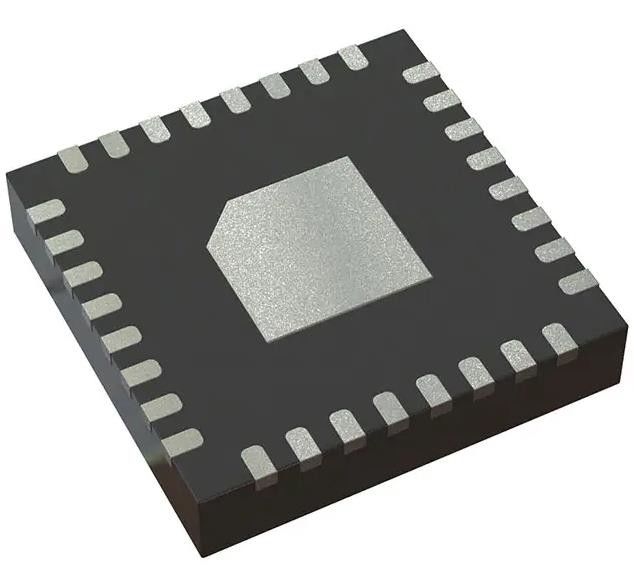

| Пакет / чемодан | 32-VFQFN Обнаруженная подставка |
| Пакет изделий поставщика | 32-VQFN (5x5) |
| Номер базовой продукции | CC1125 |
Особенности CC1125RHBR
* Высокопроизводительный одночиповый приемопередатчик
- Выборочность соседних каналов: 67 дБ при 6,25 кГц
- Продуктивность блокировки: 1 04 дБ при 10 МГц
- Отличная чувствительность приемника
- 129 дБм при 300 bps
- 123 дБм при 1,2 кбит/с
- 110 дБм при 50 кбит/с
- Очень низкий фазовый шум: -115 дБц/Гц при 10 кГц
* Подходит для систем, ориентированных на ETS, категория 1
* Отделить 128-байтовые RX и TX FIFO
* Поддержка бесшовной интеграции с устройством CC1190 для увеличения дальности, обеспечивающей улучшение чувствительности до 3 дБ и мощность выпуска до +27 дБм
* Высокая спектральная эффективность (9,6 кбит/с в 12,5 кГц канале в соответствии с FCC NarrowbandMandate)
Применение CC1125RHBR
• Социальная тревога
• IEEE 802.15.4g системы
• Узкополосные беспроводные системы с ультранизкой мощностью
• Автоматизация домов и зданий с расстоянием каналов до 4 кГц
• Беспроводные системы сигнализации и безопасности
• 169-, 315-, 433-, 868-, 915-, 920-, 950-МГц
• Промышленные системы мониторинга и контроля ISM/SRD
• Беспроводные медицинские приложения
• Беспроводное измерение и беспроводная умная сеть (AMR и AMI)
• Беспроводные сенсорные сети и активный RFID
• Частные мобильные радиостанции
Экологические и экспортные классификацииCC1125RHBR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 5A991B |
| HTSUS | 8542.39.0001 |
