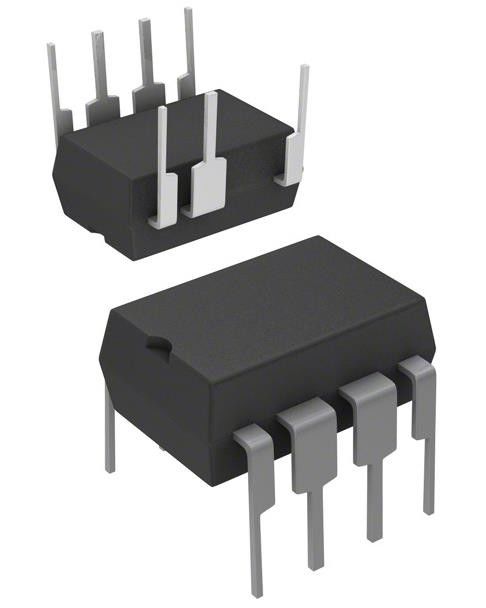

TNY267PN Ic Chips Converter Offline Flyback Топология 132 кГц 8-PDIP-B
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TNY267PN |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Внутренние переключатели: | Да, да. | Напряжение - сбой: | 700V |
|---|---|---|---|
| Топология: | flyback | Рабочий цикл: | 65% |
| Частота - переключение: | 132kHz | Мощность (Ватт): | 19 w |
| Защита от ошибок: | Ограничение тока, открытая петля, превышение температуры, короткое замыкание | Особенности управления: | EN |
| Высокий свет: | Чипы TNY267PN,8-PDIP-BIC чипы |
||
Характер продукции
TNY267PN Преобразователь офлайн Топология обратного полета 132 кГц 8-PDIP-B
Спецификации TNY267PN
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Преобразователи переменного тока и постоянного тока, офлайн-свичи | |
| Мфр | Интеграция мощностей |
| Серия | TinySwitch®-II |
| Пакет | Трубка |
| Статус продукта | Не для новых моделей |
| Изоляция выхода | Изолированный |
| Внутренние переключатели | Да, да. |
| Напряжение - сбой | 700 В |
| Топология | Возвращение |
| Напряжение - питание (Vcc/Vdd) | - |
| Цикл работы | 65% |
| Частота - переключение | 132 кГц |
| Мощность (Ватт) | 19 Вт |
| Защита от ошибок | Ограничение тока, открытая петля, превышение температуры, короткое замыкание |
| Особенности управления | EN |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Пакет / чемодан | 8-DIP (0,300", 7,62 мм), 7 лидов |
| Пакет изделий поставщика | 8-PDIP-B |
| Тип установки | Через дыру |
| Номер базовой продукции | TNY267 |
ОсобенностиTNY267PN
* Фреквентное джитрирование резко снижает EMI (~ 10 дБ)
* Работа на частоте 132 кГц уменьшает размеры трансформаторов, позволяет использовать ядра EF12.6 или EE13 для низких затрат и небольших размеров
ПрименениеTNY267PN
TinySwitch-II интегрирует 700-вольтовый MOSFET, осциллятор, высоковольтный переключательный источник тока, лимит тока и схему теплового отключения в монолитное устройство.
Экологические и экспортные классификацииTNY267PN
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
