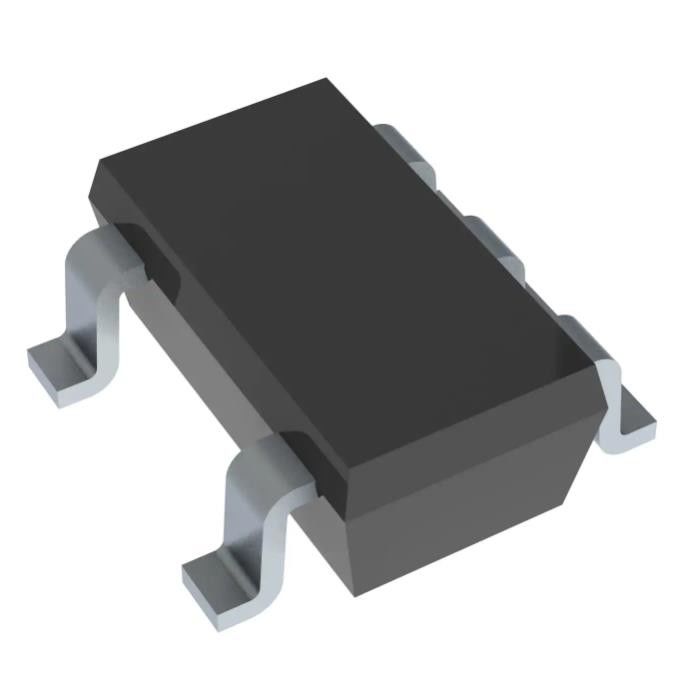

Напряжение тока шунта TLVH431AQDBVRQ1 SOT23-5 ссылает на ШУНТ IC VREF
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TLVH431AQDBVRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Тип ссылки: | Шунт |
|---|---|---|---|
| Тип выхода: | регулируемый | Напряжение тока - выход (минута/зафиксированный): | 1.24V |
| Напряжение тока - выход (Макс): | 18 v | Текущий объем производства: | 70 мам |
| Допуск: | ±1% | Настоящий - катод: | 100 мкА |
| Высокий свет: | TLVH431AQDBVRQ1,SOT23-5 ИС опорного напряжения шунта,ИС опорного напряжения шунта |
||
Характер продукции
TLVH431AQDBVRQ1 Микросхема памяти Emmc Ic Vref Shunt Adj 1% Sot23-5
ИС опорного напряжения шунта Регулируемый 1,24 В 18 В ±1% 70 мА SOT-23-5
Технические характеристикиTLVH431AQDBVRQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Опорное напряжение | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Тип ссылки | Шунт |
| Тип выхода | Регулируемый |
| Напряжение - выход (мин./фикс.) | 1,24 В |
| Напряжение - выход (макс.) | 18 В |
| Ток - Выход | 70 мА |
| Толерантность | ±1% |
| Ток - Катод | 100 мкА |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | СК-74А, СОТ-753 |
| Пакет устройств поставщика | СОТ-23-5 |
| Базовый номер продукта | TLVH431 |
ОсобенностиTLVH431AQDBVRQ1
• Подходит для автомобильных приложений
• Работа при низком напряжении: до 1,24 В
• Допуски опорного напряжения при 25°C
– 0,5% для класса B
– 1% для класса А
• Регулируемое выходное напряжение, VO = VREF до 18 В
• Широкий диапазон рабочих токов катода:
от 100 мкА до 70 мА
• Типовое выходное сопротивление 0,25 Ом
• от –40°C до 125°C Технические характеристики
Приложения изTLVH431AQDBVRQ1
Устройства TLVH431 представляют собой низковольтные 3-выводные регулируемые источники опорного напряжения с температурной стабильностью, указанной в автомобильном температурном диапазоне.Выходное напряжение может быть установлено на любое значение между V REF (1,24 В) и 18 В с помощью двух внешних резисторов (см. рис. 2).Эти устройства работают от более низкого напряжения (1,24 В), чем широко используемые эталонные шунтирующие регуляторы TL431 и TL1431.
Экологические и экспортные классификацииTLVH431AQDBVRQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
