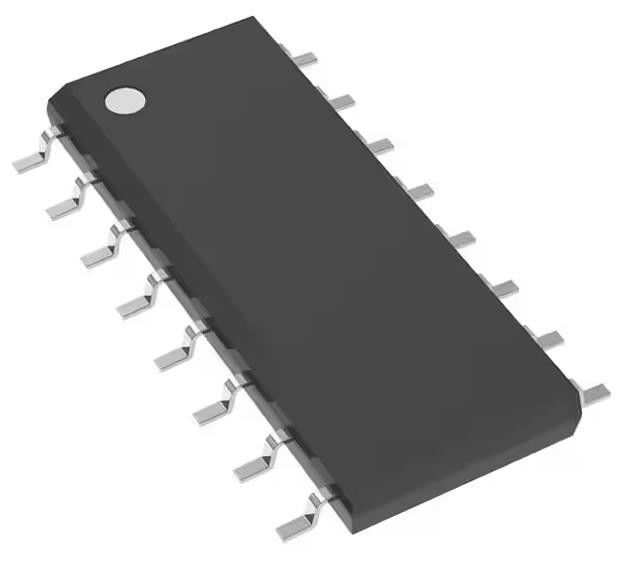

SN74LV595ADR электронные микросхемы с регистрацией 1 элемента 8 бит 16-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SN74LV595ADR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка. |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип логики: | Регистр сдвига | Тип выхода: | Три-государство |
|---|---|---|---|
| Количество элементов: | 1 | Количество битов на элемент: | 8 |
| Функция: | Сериал, который нужно пройти параллельно, серийный | Напряжение - питание: | 2V | 5.5V |
| Операционная температура: | -40°C ~ 85°C | Тип установки: | Поверхностный монтаж |
Характер продукции
SN74LV595ADR электронные микросхемы с регистрацией 1 элемента 8 бит 16-SOIC
IC 8-бит SHFT REG TRI-ST 16-SOIC
СпецификацииSN74LV595ADR
| Категория | Интегрированные схемы (IC) |
| Регистры смены | |
| Мфр | Техасские инструменты |
| Серия | 74LV |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Тип логики | Регистр смены |
| Тип выхода | Три штата |
| Количество элементов | 1 |
| Количество битов на элемент | 8 |
| Функция | Серийное и параллельное, серийное |
| Напряжение - питание | 2V ~ 5,5V |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-SOIC (0,154", 3,90 мм в ширину) |
| Пакет изделий поставщика | 16-SOIC |
| Номер базовой продукции | 74LV595 |
ОсобенностиSN74LV595ADR
• ВЦК от 2 до 5,5 В
• Максимальный tpd 7,1 нс при 5 В
• Типичный VOLP (выходной отскок от земли) < 0,8 V при VCC = 3,3 V, TA = 25°C
• Типичный VOHV (выходной VOH-подвод) > 2,3 V при VCC = 3,3 V, TA = 25°C
• Поддержка работы на смешанном напряжении на всех портах
• 8-разрядный серийный вход, параллельный выход
• Ioff поддерживает вставку живых устройств, режим частичного отключения питания и защиту заднего привода
• Регистр смены имеет прямое разрешение
• мощность замыкания превышает 250 мА на JESD 17
ПрименениеSN74LV595ADR
• Расширение производства
• Управление светодиодной матрицей
• 7-сегментный дисплей
Экологические и экспортные классификацииSN74LV595ADR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
