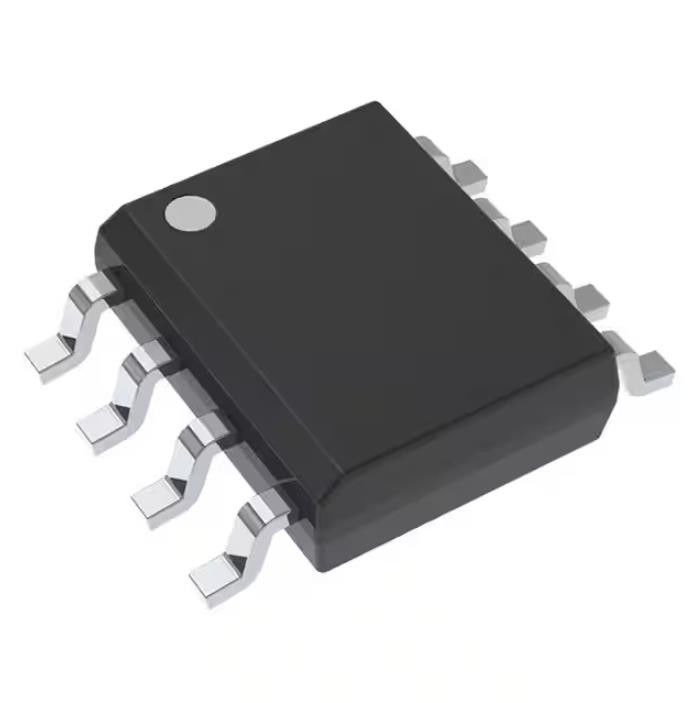

UCC2813QDR-3Q1 Выключатель питания Ics Ic Reg Ctrlr Mult Топология 8soic
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | UCC2813QDR-3Q1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Тип выхода состояния продукта: | Активный | Тип выхода: | Водитель транзистора |
|---|---|---|---|
| Функция: | Повысительный, повысительный/понижение | Выходная конфигурация: | Позитв |
| Топология: | Поддержка, Flyback, передний конвертер | Количество выходов: | 1 |
| Участки выхода: | 1 | Напряжение тока - поставка (Vcc/Vdd): | 3.6V | 12V |
Характер продукции
UCC2813QDR-3Q1 Выключатель питания Ics Ic Reg Ctrlr Mult Топология 8soic
Повышающий, обратноходовой, прямой преобразователь Регулятор с положительным выходом Повышающий, повышающий/понижающий контроллер постоянного тока ИС 8-СОИК
Технические характеристики UCC2813QDR-3Q1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Коммутационные контроллеры постоянного тока постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Тип выхода | Драйвер транзистора |
| Функция | Шаг вверх, шаг вверх/вниз |
| Выходная конфигурация | Положительный |
| Топология | Boost, Flyback, прямой преобразователь |
| Количество выходов | 1 |
| Выходные фазы | 1 |
| Напряжение питания (Vcc/Vdd) | 3,6 В ~ 12 В |
| Частота - переключение | - |
| Рабочий цикл (макс.) | 99% |
| Синхронный выпрямитель | Нет |
| Синхронизация часов | Нет |
| Последовательные интерфейсы | - |
| Особенности управления | Контроль частоты |
| Рабочая Температура | -40°C ~ 125°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 8-SOIC (0,154 дюйма, ширина 3,90 мм) |
| Пакет устройств поставщика | 8-СОИК |
| Базовый номер продукта | UCC2813 |
ОсобенностиUCC2813QDR-3Q1
• Подходит для применения в автомобильной промышленности
• AEC-Q100 квалифицирован со следующими результатами:
– Температурный класс устройства 1: от –40°C до 125°C TA
– Устройство уровня классификации HBM 2: 2 кВ
– Устройство уровня классификации CDM C5: 1000 В
• Типичный пусковой ток питания 100 мкА
• Типичный рабочий ток питания 500 мкА
• Работа до 1 МГц
• Внутренний плавный пуск
• Плавный пуск с внутренней ошибкой
• Внутреннее гашение переднего фронта сигнала currentsense
• 1-А выход тотемного столба
• Типичный отклик 70 нс от датчика тока до выхода привода затвора
• опорное напряжение с допуском 1,5 %
• Та же разводка контактов, что и у устройств UCC3802, UC3842 и семейств устройств UC3842A.
ПриложенияизUCC2813QDR-3Q1
• Автомобильные блоки питания
• Вспомогательный источник питания для автомобильных гибридных и электрических транспортных средств.
• Блоки питания переменного и постоянного тока
Экологические и экспортные классификацииUCC2813QDR-3Q1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
