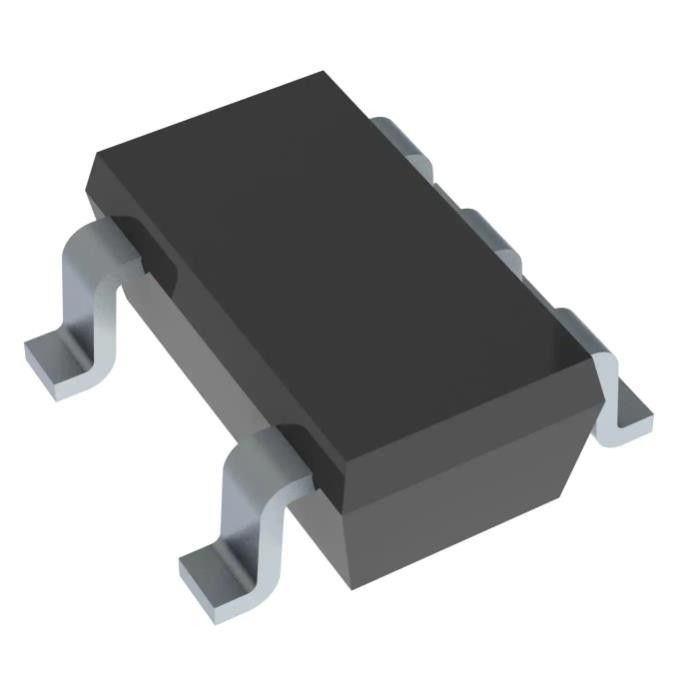

Водитель IC 4A UCC27519DBVR ворот IGBT SOT23-5 низкий бортовой не переворачивая
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | UCC27519DBVR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Digi-ключ состояния продукта Programmable: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Управляемая конфигурация: | Низко-сторона | Тип канала: | Одиночный |
| Количество водителей: | 1 | Тип ворот: | IGBT, MOSFET N-канала |
| Напряжение тока - поставка: | 4.5V | 18V | Настоящий - пиковая мощность (источник, раковина): | 4A, 4A |
| Высокий свет: | Низкий бортовой водитель IC ворот SOT23-5,UCC27519DBVR,водитель IC ворот IGBT низкий бортовой |
||
Характер продукции
UCC27519DBVR Выключатель питания Ics Ic Gate Drvr Low-Side Sot23-5
UCC27519DBVR Выключатель питания Ics Ic Gate Drvr Low-Side Sot23-5
ИС драйвера затвора нижнего плеча, не инвертирующий SOT-23-5
Технические характеристики UCC27519DBVR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Драйверы ворот | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Управляемая конфигурация | Низкая сторона |
| Тип канала | Одинокий |
| Количество водителей | 1 |
| Тип ворот | IGBT, N-канальный МОП-транзистор |
| Напряжение - питание | 4,5 В ~ 18 В |
| Логическое напряжение - VIL, VIH | - |
| Ток — пиковый выход (источник, приемник) | 4А, 4А |
| Тип ввода | Неинвертирующий |
| Время нарастания/спада (тип.) | 8 нс, 7 нс |
| Рабочая Температура | -40°C ~ 140°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | СК-74А, СОТ-753 |
| Пакет устройств поставщика | СОТ-23-5 |
| Базовый номер продукта | UCC27519 |
ОсобенностиUCC27519DBVR
• Недорогое устройство Gate-Driver, предлагающее превосходную замену дискретным решениям NPN и PNP
• Совместимость по выводам с устройствами TI TPS2828 и TPS2829
• Симметричный привод 4-A пикового источника и 4-A пикового стока
• Быстрые задержки распространения (обычно 17 нс)
• Быстрое время нарастания и спада (обычно 8 нс и 7 нс)
• Диапазон однополярного питания от 4,5 В до 18 В
• Выходы удерживаются на низком уровне во время VDD UVLO (обеспечивает бесперебойную работу при включении и выключении питания)
• Порог входной логики CMOS (функция напряжения питания с гистерезисом)
• Гистерезисные логические пороги для высокой помехоустойчивости
• Контакт EN для включения функции (допускается отсутствие соединения)
• Выход удерживается на низком уровне, когда входные контакты находятся в плавающем состоянии
• Абсолютные максимальные уровни напряжения на входном контакте, не ограниченные напряжением питания смещения на выводе VDD
• Диапазон рабочих температур от –40°C до 140°C
• 5-контактный блок DBV (SOT-23)
ПриложенияизUCC27519DBVR
• Импульсные источники питания
• Преобразователи постоянного тока в постоянный
• Устройства-драйверы сопутствующих затворов для цифровых контроллеров мощности
• Солнечная энергия, управление двигателем, ИБП
• Драйвер затвора для новых широкополосных силовых устройств (таких как GaN)
Экологические и экспортные классификацииUCC27519DBVR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
