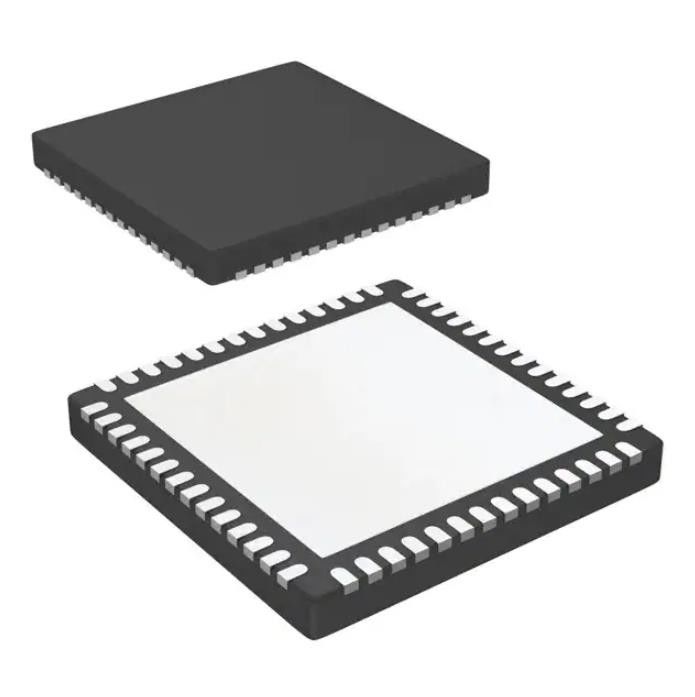

17 мА AEC-Q100 ИС переключателя питания автомобильного PMIC TPS65941111RWERQ1
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS65941111RWERQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Серия: | Автомобильный, AEC-Q100 | упаковка: | Лента & вьюрок (TR) |
|---|---|---|---|
| Состояние продукта: | Активный | Применения: | Автомобильный |
| Питание током: | 17mA | Напряжение тока - поставка: | 2.8V | 5.5V |
| Рабочая температура: | -40°C | 125°C (ЖИВОТИКИ) | Устанавливать тип: | Поверхностный держатель, Wettable фланк |
| Высокий свет: | TPS65941111RWERQ1,AEC Q100 для автомобильной промышленности,17 мА для автомобильной промышленности |
||
Характер продукции
TPS65941111RWERQ1 Выключатель питания Ics 296-Tps65941111rwerq1tr-Nd
Автомобильный ПВПК 56-ВКФНП (8x8)
Технические характеристики ТПС65941111RWERQ1
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Управление питанием — специализированное | |
| производитель | Инструменты Техаса |
| Ряд | Автомобильная промышленность, AEC-Q100 |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Активный |
| Приложения | Автомобильный |
| Текущий - Поставка | 17 мА |
| Напряжение - питание | 2,8 В ~ 5,5 В |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностный монтаж, смачиваемая поверхность |
| Пакет/кейс | 56-VFQFN Открытая подушка |
| Пакет устройств поставщика | 56-ВКФНП (8х8) |
| Базовый номер продукта | ТПС65941111 |
ОсобенностиТПС65941111RWERQ1
• Подходит для применения в автомобильной промышленности
• AEC-Q100 квалифицирован со следующими результатами:
– Устройство работает от входного напряжения от 3 В до 5,5 В.
– Температурный класс устройства 1: диапазон рабочих температур окружающей среды от –40°C до +125°C
– Уровень классификации устройства HBM 2
– Устройство уровня классификации CDM C4A
• Совместимость с функциональной безопасностью
– Разработано для приложений функциональной безопасности
– Доступна документация, помогающая проектировать системы в соответствии с ISO 26262 до ASIL-D.
– Доступна документация, помогающая проектировать системы согласно IEC 61508 до SIL-3.
– Систематическая способность до ASIL-D
– Аппаратная целостность до ASIL-D
– Контроль входного напряжения питания и защита от перенапряжения
– Мониторы пониженного/повышенного напряжения и перегрузки по току
мониторы на всех выходных шинах питания
– Сторожевой таймер с выбираемым триггером/режимом вопросов и ответов
– Два монитора сигналов ошибок (ESM) с
выбираемый уровень/режим ШИМ
– Термический мониторинг с предупреждением о высокой температуре и отключением при перегреве
– Обнаружение ошибок битовой целостности (CRC) во внутренних регистрах конфигурации и энергонезависимой памяти (NVM)
• Низкое энергопотребление
– 2 мкА типичный ток отключения
– 7 мкА типичный только в режиме резервного питания
– 20 мкА типичный в режиме ожидания с низким энергопотреблением
• Пять понижающих импульсных регуляторов питания (BUCK):
– Диапазон выходного напряжения от 0,3 В до 3,34 В с шагом 5, 10 или 20 мВ
– Один на 4 А, три на 3,5 А и один с выходным током 2 А
– Гибкая многофазность для четырех BUCK: выходной ток до 14 А с одной шины
– Защита от короткого замыкания и перегрузки по току
– Внутренний плавный пуск для ограничения пускового тока
– Частота коммутации 2,2 МГц / 4,4 МГц
– Возможность синхронизации с внешним тактовым входом
• Три линейных регулятора с малым падением напряжения (LDO) с настраиваемым режимом обхода
– Диапазон выходного напряжения от 0,6 В до 3,3 В с шагом 50 мВ в режиме линейного регулирования
ПриложенияизТПС65941111RWERQ1
• Автомобильный информационно-развлекательный и цифровой кластер, навигационные системы, телематика, кузовная электроника и освещение.
• Усовершенствованная система помощи водителю (ADAS)
• Промышленный контроль и автоматизация
Экологические и экспортные классификацииТПС65941111RWERQ1
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Непригодный |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
