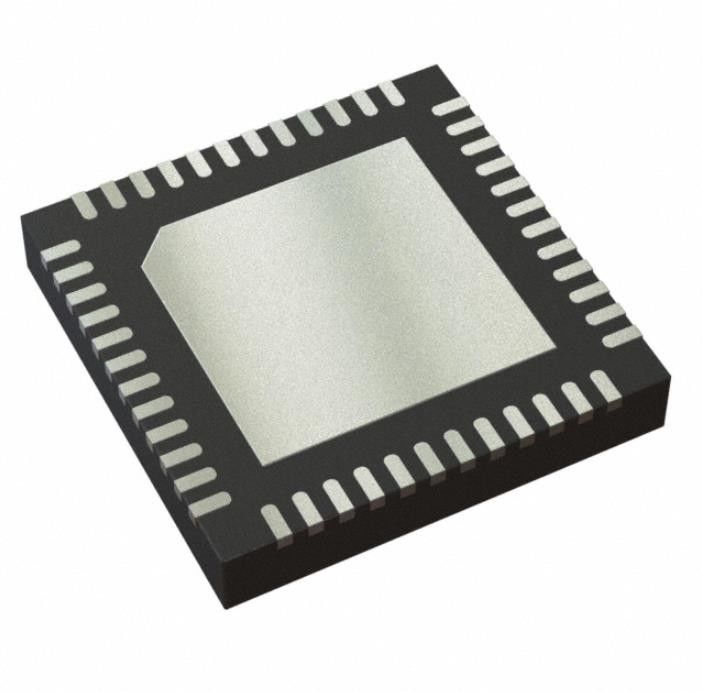

Система 48vqfn Batt Pwr Ics Ic Pmic переключателя мощности TPS65217CRSLR
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS65217CRSLR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Напряжение тока - рабочая температура поставки: | 2.75V | 5.8V | Рабочая температура: | -40°C | 105°C |
|---|---|---|---|
| Устанавливать тип: | Поверхностный держатель | Пакет/случай: | 48-VFQFN подвергло пусковая площадка действию |
| Пакет прибора поставщика: | 48-VQFN (6x6) | Низкопробный номер продукта: | TPS65217 |
| Mfr: | Texas Instruments | Состояние продукта: | Активный |
Характер продукции
Система 48vqfn Batt Pwr Ics Ic Pmic переключателя мощности TPS65217CRSLR
Управление батареи, дисплей (водители СИД), Handheld/мобильное устройство, электропитание PMIC 48-VQFN (6x6)
Спецификации TPS65217CRSLR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Управление силы (PMIC) | |
| Специализированное управление силы - | |
| Mfr | Texas Instruments |
| Серия | - |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Применения | Управление батареи, дисплей (водители СИД), Handheld/мобильное устройство, электропитание |
| Питание током | - |
| Напряжение тока - поставка | 2.75V | 5.8V |
| Рабочая температура | -40°C | 105°C |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 48-VFQFN подвергло пусковая площадка действию |
| Пакет прибора поставщика | 48-VQFN (6x6) |
| Низкопробный номер продукта | TPS65217 |
Особенности TPS65217CRSLR
• Заряжатель и путь силы
– течение выхода 2-A на пути силы
– Линейный заряжатель; максимальное течение обязанности 700-mA
– терпимые входные сигналы USB 20-V и AC
– Термальная регулировка, таймеры безопасности
– Входной сигнал чувства температуры
• Понижение конвертер (DCDC1, DCDC2, DCDC3)
– Понижение конвертер 3 с интегрированными переключая FETs
– 2.25-MHz зафиксировало деятельность частоты
– Сила - спасительный режим на течении легкой нагрузки
– Точность напряжения тока выхода в режиме 2% PWM
– Круг обязаностей 100% для самого низкого отключения
– Типичное 15-µA спокойное в конвертер
– Пассивная разрядка, который нужно смолоть выведенный из строя
• Регуляторы LDO (LDO1, LDO2)
– 2 регулируемое LDOs
– LDO2 можно установить для того чтобы отслеживать DCDC3
– Типичное спокойное течение 15-µA
• Переключатели нагрузки (LDO3, LDO4)
– 2 независимых переключателя нагрузки который могут быть
Установленный как LDOs
• Водитель WLED
– Внутренне произвел PWM для затемнять контроль
– ВЕДОМАЯ Открыт защита 38-V
– Поддерживает 2 строки до 10 СИД на 25 мамах каждое
– Раковины внутренней Низко-стороны настоящие
• Защита
– Замыкание недонапряжения и компаратор недостатка батареи
– Всегда-на кнопочном мониторе
– Pin возврата оборудования
– I2C защищенное паролем регистрирует
• Интерфейс
– Интерфейс I2C (адрес 0x24)
– Защищенные паролем регистры I2C
Применения TPS65217CRSLR
• Сила процессора Sitara™ AM335x
• Портативные системы навигации
• Вычислять планшета
• промышленное оборудование 5-V
Классификации экологических & экспорта TPS65217CRSLR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
