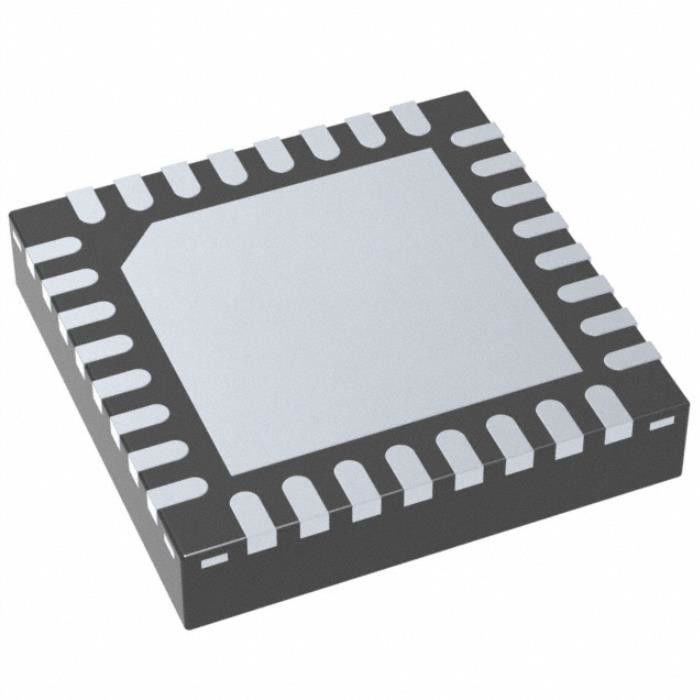

Обломок CC2640R2FRSMT IC RF TXRX+MCU BLE 5,1 32VQFN ADE
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CC2640R2FRSMT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Тип: | TxRx + MCU | Семья/стандарт RF: | Bluetooth |
| Протокол: | Bluetooth V5.1 | Модуляция: | FSK |
| Частота: | 2.4GHz | Тариф данных (Макс): | 2Mbps |
| Высокий свет: | CC2640R2FRSMT IC RF,Обломок 32VQFN ADE,BLE 5 |
||
Характер продукции
Li-ион 1cell 10wson Batt Chg Ic модуля BQ25050DQCR беспроводной Rf
Модуль IC RF TXRX+MCU BLE 5,1 32VQFN CC2640R2FRSMT беспроводной Rf
IC RF TxRx + MCU Bluetooth Bluetooth v5.1 2.4GHz 32-VFQFN подверг пусковая площадка действию
Спецификации BQ25050DQCR
| ТИП | ОПИСАНИЕ |
| Категория | RF и радиотелеграф |
| Приемопередатчик ICs RF | |
| Mfr | Texas Instruments |
| Серия | SimpleLink™ |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Digi-ключ Programmable | Не подтверженный |
| Тип | TxRx + MCU |
| Семья/стандарт RF | Bluetooth |
| Протокол | Bluetooth v5.1 |
| Модуляция | FSK |
| Частота | 2.4GHz |
| Тариф данных (Макс) | 2Mbps |
| Сила - выход | 5dBm |
| Чувствительность | -97dBm |
| Размер запоминающего устройства | 128kB внезапное, RAM 20kB |
| Последовательные интерфейсы | ² C I, ² S I, SPI, UART |
| GPIO | 10 |
| Напряжение тока - поставка | 1.8V | 3.8V |
| Настоящий - получающ | 5.9mA |
| Настоящий - передающ | 9.1mA |
| Рабочая температура | -40°C | 85°C |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 32-VFQFN подвергло пусковая площадка действию |
| Пакет прибора поставщика | 32-VQFN (4x4) |
| Низкопробный номер продукта | CC2640 |
Особенности BQ25050DQCR
• Микроконтроллер
– Сильное Arm® Cortex®-M3
– Счет EEMBC CoreMark®: 142
– До тактовой частоты 48-MHz
– 275KB энергонезависимой памяти включая 128KB вспышки в-системы Programmable
– До 28KB системы SRAM, чего 20KB ультра-низкая утечка SRAM
– 8KB SRAM для пользы RAM тайника или системы
– cJTAG 2-Pin и отладка JTAG
– Поддержки над - подъемом воздуха (OTA)
• Ультра-низкий регулятор датчика силы
– Смогите побежать автономное от остатка системы
– шестнадцатиразрядная архитектура
– 2KB ультра-низкой утечки SRAM для кода и данных
• Эффективная архитектура размера кода, устанавливая водителей, TI-RTOS, и программного обеспечения Bluetooth® в ROM для того чтобы сделать больше вспышки доступным для применения
Применения BQ25050DQCR
• Домашняя и строя автоматизация
– Соединенные приборы
– Освещение
– Умные замки
– Ворота
– Системы безопасности
• Промышленный
– Автоматизация фабрики
– Отслеживать и управление имущества
• Спорт и фитнес
– Пригодные для носки мониторы фитнеса и деятельности
– Умные отслежыватели
– Терпеливые мониторы
– Тренажеры
• СПРЯТАННЫЙ
– Игра
– Указывающие устройства (беспроводная клавиатура и мышь)
Другие особенности BQ25050DQCR
• RoHS-уступчивые пакеты
– 2,7 mm × 2,7 mm YFV DSBGA34 (14 GPIOs)
– 4 mm × 4 mm RSM VQFN32 (10 GPIOs)
– 5 mm × 5 mm RHB VQFN32 (15 GPIOs)
– 7 mm × 7 mm RGZ VQFN48 (31 GPIOs)
• Peripherals
– Все цифровые периферийные штыри можно направить ко всем GPIO
– 4 общецелевых модуля таймера (8 шестнадцатиразрядных или 4 трицатидвухразрядных таймеров, PWM каждое)
– 12 сдержали ADC, 200 ksamples/s, 8 канал сетноое-аналогов MUX
– Непрерывный компаратор времени
– компаратор Ультра-низкой силы сетноой-аналогов
– Programmable настоящий источник
– UART, I2C, и I2S
– 2× SSI (SPI, MICROWIRE, TI)
– Реальний маштаб времени (RTC)
– Модуль безопасностью AES-128
– Истинный произвольно-пронумерованный генератор (TRNG)
– Поддержка для 8 емкостн-воспринимая кнопок
– Интегрированный датчик температуры
• Внешняя система
– конвертер На-обломока внутренний DC/DC
– Бесшовная компоновка с наполнителями ряда CC2590 и CC2592
– Очень немногие внешние компоненты
– Pin совместимый с приборами CC2640 и CC2650 SimpleLink™ во всех пакетах VQFN
– Pin совместимый с SimpleLink™ CC2642R и приборами CC2652R в 7 mm x пакеты 7 mm VQFN
– Pin совместимый с прибором SimpleLink™ CC1350 в 4 mm × 4 mm и 5 mm × пакеты 5 mm VQFN
• Низкая мощность
– Широкий ряд подачи напряжения
• Нормальное функционирование: 1,8 до 3,8 v
• Внешний режим регулятора: 1,7 до 1,95 v
– Активн-режим RX: 5,9 мамы
– Активн-режим TX на 0 dBm: 6,1 мамы
– Активн-режим TX на dBm +5: 9,1 мамы
– Активн-режим MCU: 61 µA/MHz
– Активн-режим MCU: 48,5 CoreMark/mA
– Регулятор датчика Активн-режима: 0.4mA + 8,2 µA/MHz
– Положение боевой готовности: µA 1,1 (ход RTC и удерживание RAM/CPU)
– Выключение: nA 100 (бодрствование вверх на внешних событиях)
• Раздел RF
– приемопередатчик 2.4-GHz RF совместимый с энергией 5,1 Bluetooth® низкой и более предыдущим LE спецификацией
– Превосходная чувствительность приемника (– dBm 97 для BLE), селективность, и преграждать представление
– Бюджет связи dB 102 для BLE
– Programmable dBm до +5 силы выхода
– Одно-законченный или дифференциальныйся интерфейс RF
– Соответствующий для систем целясь соответствие со всемирными регулировками радиочастоты
• EN 300 328 ETSI (Европа)
• Класс 440 2 EN 300 (Европа)
• Часть 15 (США) FCC CFR47
• ARIB STD-T66 (Япония)
Классификации экологических & экспорта BQ25050DQCR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
