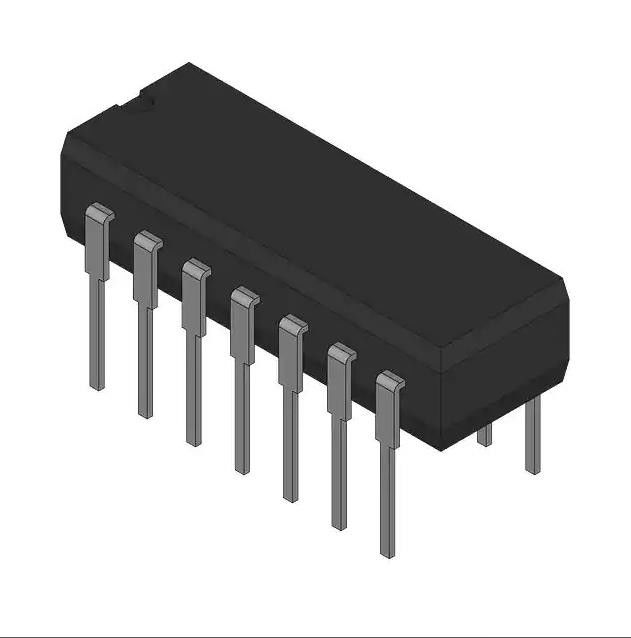

SNJ54HC393J Элемент счетчика IC Бит ДВОЙНОЙ 4-БИТНЫЙ ДВОИЧНЫЙ СЧЕТЧИК 5V
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SNJ54HC393J |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Ряд напряжения тока: | 2 v до 6 v | Выходы: | 10 нагрузок LSTTL |
|---|---|---|---|
| Потребление низкой мощности: | 80-µA Макс ICC | Типичное tpd: | 13 ns |
| Низкое течение входного сигнала: | 1 µA максимальное | Ряд подачи напряжения, VCC: | −0.5 v до 7 v |
| Течение струбцины входного сигнала, IIK: | мамы ±20 | Диапазон температур хранения, Tstg: | −65°C к 150°C |
Характер продукции
SNJ54HC393J Элемент счетчика IC Бит ДВОЙНОЙ 4-БИТНЫЙ ДВОИЧНЫЙ СЧЕТЧИК 5V
54HC393 ДВОЙНОЙ 4-БИТНЫЙ ДВОИЧНЫЙ СЧЕТЧИК
Технические характеристики СНЖ54ХК393ДЖ
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Логика | |
| Счетчики, Разделители | |
| производитель | Инструменты Техаса |
| Ряд | * |
| Упаковка | Масса |
| Статус продукта | Активный |
| Базовый номер продукта | 54HC393 |
ФункцииизСНЖ54ХК393ДЖ
Широкий диапазон рабочего напряжения от 2 В до 6 В
Выходы могут управлять до 10 LSTTL нагрузок
Низкое энергопотребление, макс. ICC 80 мкА
Типичное tpd = 13 нс
Выходной сигнал ±4 мА при напряжении 5 В
Низкий входной ток 1 мкА Макс.
Двойные 4-битные двоичные счетчики с индивидуальными часами
Прямая очистка для каждого 4-битного счетчика
Может значительно улучшить плотность системы за счет уменьшения количества пакетов счетчика на 50 процентов
ОписанияизСНЖ54ХК393ДЖ
Устройства 'HC393 содержат восемь триггеров и дополнительный вентиль для реализации двух отдельных 4-битных
счетчики в одном пакете.Эти устройства состоят из двух независимых 4-битных двоичных счетчиков.
каждый из которых имеет четкий (CLR) и тактовый (CLK) входы.Могут быть реализованы N-битные двоичные счетчики
с каждым пакетом, обеспечивая возможность деления на 256. Устройства 'HC393 имеют параллельный
выходы каждой ступени счетчика, так что любая дольная часть входной частоты счета доступна для сигналов системной синхронизации.
Экологические и экспортные классификациииз СНЖ54ХК393ДЖ
| АТРИБУТ | ОПИСАНИЕ |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
