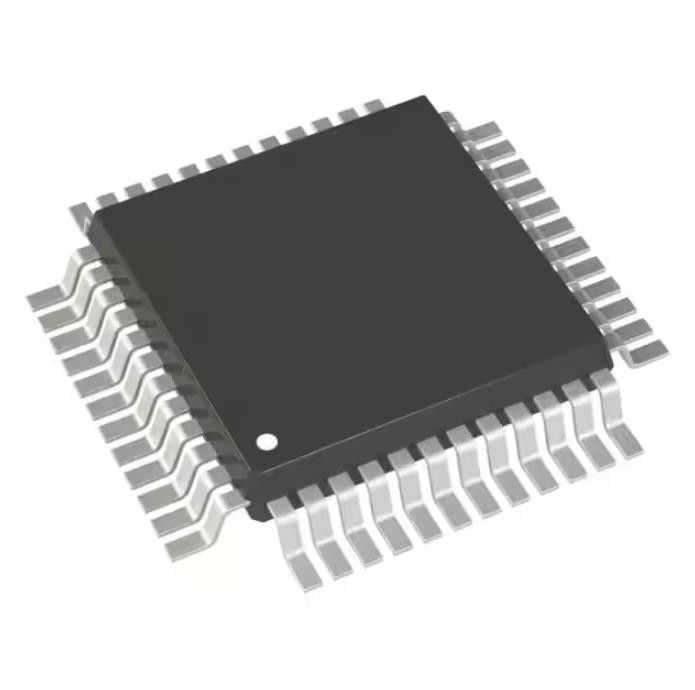

Микросхема памяти STM8L151K4T6TR Emmc IC Mcu 8bit 16kb Flash 32lqfp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | STM8L151K4T6TR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Процессор ядра: | STM8 | Размер ядра: | 8-разрядный |
| Скорость: | 16MHz | Взаимодействие: | ² c I, IrDA, SPI, UART/USART |
| Peripherals: | Браун-вне обнаруживает/возврат, DMA, инфракрасн, POR, PWM, WDT | Номер I/O: | 30 |
Характер продукции
Микросхема памяти STM8L151K4T6TR Emmc IC Mcu 8bit 16kb Flash 32lqfp
STM8 STM8L EnergyLite ИС микроконтроллера 8 бит 16 МГц 16 КБ (16K x 8) FLASH 32-LQFP (7x7)
Технические характеристикиСТМ8Л151К4Т6ТР
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | STMicroelectronics |
| Ряд | STM8L EnergyLite |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | СТМ8 |
| Размер ядра | 8-битный |
| Скорость | 16 МГц |
| Связь | I²C, ИК-порт, SPI, UART/USART |
| Периферийные устройства | Обнаружение/сброс отключения, DMA, IR, POR, PWM, WDT |
| Количество входов/выходов | 30 |
| Размер памяти программы | 16 КБ (16 КБ x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | 1К х 8 |
| Размер оперативной памяти | 2К х 8 |
| Напряжение питания (Vcc/Vdd) | 1,8 В ~ 3,6 В |
| Преобразователи данных | А/Д 22х12б;Д/Д 1x12b |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 85°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 32-ЛКФП |
| Пакет устройств поставщика | 32-ЛКФП (7х7) |
| Базовый номер продукта | СТМ8 |
ОсобенностиСТМ8Л151К4Т6ТР
• Условия эксплуатации
– Диапазон рабочего напряжения от 1,8 В до 3,6 В (до 1,65 В при отключении питания)
– Темп.диапазон: от -40 °C до 85, 105 или 125 °C
• Особенности низкого энергопотребления
– 5 режимов низкого энергопотребления: ожидание, работа с низким энергопотреблением (5,1 мкА), ожидание с низким энергопотреблением (3 мкА), активная остановка с полным RTC (1,3 мкА), остановка (350 нА).
– Потребление: 195 мкА/МГц + 440 мкА
– Сверхнизкая утечка на ввод/вывод: 50 нА
– Быстрое пробуждение из режима остановки: 4,7 мкс
• Расширенное ядро STM8
– Гарвардская архитектура и трехступенчатый конвейер
– Макс. частота.16 МГц, пик 16 CISC MIPS
– До 40 внешних источников прерываний
• Управление сбросом и питанием
– Маломощный сверхбезопасный сброс BOR с
5 выбираемых порогов
– Сверхмаломощный POR/PDR
– Программируемый детектор напряжения (PVD)
• Управление часами
– кварцевый генератор от 1 до 16 МГц
– кварцевый генератор 32 кГц
– Внутренний RC 16 МГц с заводской подстройкой
– Внутренний низкопотребляющий RC 38 кГц
- Круглосуточная охранная система
• Часы реального времени с низким энергопотреблением
– Календарь BCD с прерыванием по тревоге
- Автоматическое пробуждение из режима остановки с периодическим прерыванием
• LCD: до 4x28 сегментов с повышающим преобразователем
• Воспоминания
– До 32 Кбайт флэш-памяти программ и 1 Кбайт данных EEPROM с ECC, RWW
– Гибкие режимы защиты от записи и чтения
– До 2 Кбайт оперативной памяти
• прямой доступ к памяти
– 4 канала;поддерживаемые периферийные устройства: АЦП, ЦАП, SPI, I2C, USART, таймеры
Приложения изСТМ8Л151К4Т6ТР
• Гарвардская архитектура
• 3-этапный трубопровод
• 32-разрядная шина памяти программ — за один цикл выборки большинства инструкций
• 16-разрядные индексные регистры X и Y — включение режимов индексированной адресации со смещением или без него, а также манипуляции с данными типа «чтение-изменение-запись»
• 8-битный аккумулятор
• 24-битный программный счетчик - 16 Мбайт линейной памяти
• 16-битный указатель стека — доступ к стеку уровня 64 Кбайт.
• 8-битный регистр кода состояния - 7 флагов состояния для результата последней инструкции
Экологические и экспортные классификацииСТМ8Л151К4Т6ТР
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.31.0001 |
