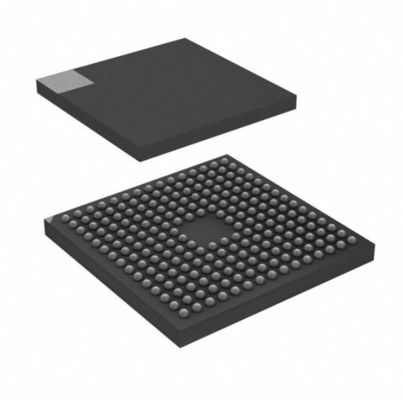

Микросхема памяти Ic Mcu 32bit 2mb внезапное 216tfbga STM32F429NIH6 Emmc
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | STM32F429NIH6 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Серия: | STM32F4 | Пакет: | Поднос |
|---|---|---|---|
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
| Процессор ядра: | ARM® Cortex®-M4 | Размер ядра: | трицатидвухразрядное Одно-ядр |
| Скорость: | 180MHz | Номер I/O: | 168 |
Характер продукции
Микросхема памяти Ic Mcu 32bit 2mb внезапное 216tfbga STM32F429NIH6 Emmc
Одно-ядр 180MHz 2MB IC микроконтроллера ARM® Cortex®-M4 STM32F4 трицатидвухразрядное (2M x 8) ВНЕЗАПНОЕ 216-TFBGA (13x13)
Спецификации STM32F429NIH6
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | STMicroelectronics |
| Серия | STM32F4 |
| Пакет | Поднос |
| Состояние продукта | Активный |
| Digi-ключ Programmable | Не подтверженный |
| Процессор ядра | ARM® Cortex®-M4 |
| Размер ядра | трицатидвухразрядное Одно-ядр |
| Скорость | 180MHz |
| Взаимодействие | CANbus, EBI/EMI, локальные сети, я ² c, IrDA, LINbus, SPI, UART/USART, USB OTG |
| Peripherals | Браун-вне обнаруживает/возврат, DMA, ² s I, LCD, POR, PWM, WDT |
| Номер I/O | 168 |
| Размер запоминающего устройства программы | 2MB (2M x 8) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | - |
| Размер RAM | 256K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 1.8V | 3.6V |
| Преобразователи данных | A/D 24x12b; D/A 2x12b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 216-TFBGA |
| Пакет прибора поставщика | 216-TFBGA (13x13) |
| Низкопробный номер продукта | STM32F429 |
Особенности STM32F429NIH6
• Ядр: C.P.U. Cortex®-M4 Arm® трицатидвухразрядное с FPU, приспособительным акселератором в реальном времени (ИСКУССТВОМ Accelerator™) позволяя 0 исполнениям статуса ожидания от флэш-памяти, частотой до 180 MHz, MPU, 225 инструкциями DMIPS/1.25 DMIPS/MHz (Dhrystone 2,1), и DSP
• Памяти
– MB до 2 флэш-памяти организовал в 2 банка позволять чтени-пока-пишет
– До 256+4 KB SRAM включая 64-KB CCM (памяти соединенной RAM данным по ядром)
– Гибкий внешний регулятор памяти с до трицатидвухразрядной шиной данных: SRAM, PSRAM, SDRAM/LPSDR SDRAM, компактные памяти Flash/NOR/NAND
• Параллельный интерфейс LCD, 8080/6800 режимов
• Регулятор LCD-TFT с полностью programmable разрешением (полной шириной до 4096 пикселов, полной высота до 2048 линий и часы пиксела до 83 MHz)
• Chrom-ИСКУССТВО Accelerator™ для увеличенный
графическое творение содержания (DMA2D)
• Часы, возврат и управление поставками
– 1,7 v до поставке применения 3,6 v и I/Os
– POR, PDR, PVD и BOR
– 4 кварцевый осциллятор to-26 MHz
– Внутреннее 16 RC фабрик-уравновешенное MHz (точность 1%)
– генератор 32 КГц для RTC с тарировкой
– Внутренние 32 КГц RC с тарировкой
• Низкая мощность
– Сон, стоп и режимы ожидания
– Поставка для RTC, регистры VBAT бита 20×32 резервные + опционные 4 KB резервное SRAM
• 3×12-bit, 2,4 MSPS ADC: до 24 канала и 7,2 MSPS в тройном interleaved режиме
• конвертеры 2×12-bit D/A
• Общецелевой DMA: регулятор DMA 16 потоков с FIFOs и разрыванной поддержкой
• До 17 таймеров: до 12 шестнадцатиразрядных и 2 трицатидвухразрядных таймеров до 180 MHz, по каждому с до 4 входными сигналами кодировщика IC/OC/PWM или счетчика и квадрирования ИМПа ульс (дифференциальными)
Применения STM32F429NIH6
Дополнительное PLL предназначенное к аудио и LCD-TFT использовано для SAI1 периферийного в случае если PLLI2S запрограммировано для того чтобы достигнуть другой аудио дискретной частоты (49,152 MHz или 11,2896 MHz) и аудио применение требует обеих дискретных частот одновременно. PLLSAI также использовано для генерации часов LCD-TFT.
Классификации экологических & экспорта STM32F429NIH6
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
