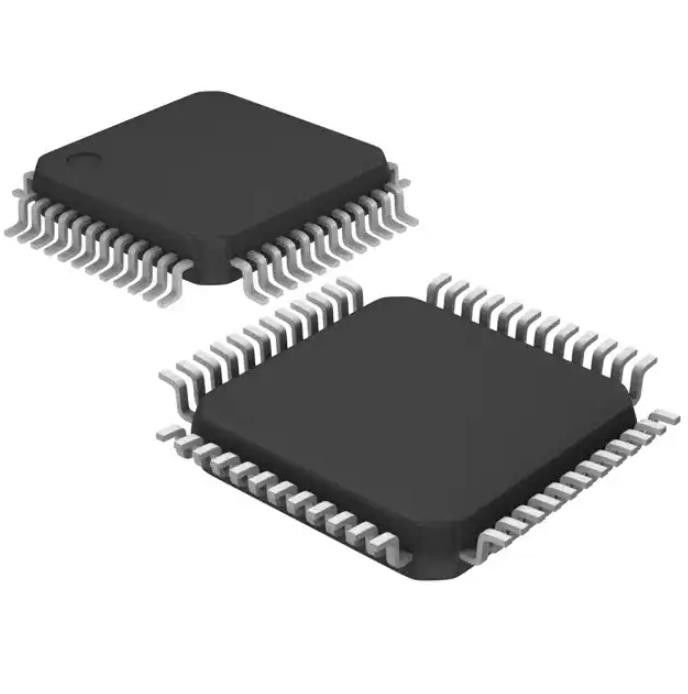

STM32F103C8T6TR Emmc Чип памяти Ic Mcu 32bit 64kb Flash 48lqfp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | STM32F103C8T6TR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Процессор ядра: | ARM® Cortex®-M3 | Размер ядра: | трицатидвухразрядное Одно-ядр |
| Скорость: | 72MHz | Взаимодействие: | CANbus, ² c I, IrDA, LINbus, SPI, UART/USART, USB |
| Peripherals: | DMA, управление мотора PWM, PDR, POR, PVD, PWM, датчик Temp, WDT | Номер I/O: | 37 |
Характер продукции
Технические характеристикиSTM32F103C8T6TR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | STMicroelectronics |
| Ряд | СТМ32Ф1 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | ARM® Cortex®-M3 |
| Размер ядра | 32-разрядный одноядерный |
| Скорость | 72 МГц |
| Связь | CANbus, I²C, ИК-порт, LINbus, SPI, UART/USART, USB |
| Периферийные устройства | DMA, управление двигателем PWM, PDR, POR, PVD, PWM, датчик температуры, WDT |
| Количество входов/выходов | 37 |
| Размер памяти программы | 64 КБ (64 КБ x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | - |
| Размер оперативной памяти | 20К х 8 |
| Напряжение питания (Vcc/Vdd) | 2В ~ 3,6В |
| Преобразователи данных | А/Д 10х12б |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 85°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 48-ЛКФП |
| Пакет устройств поставщика | 48-ЛКФП (7х7) |
| Базовый номер продукта | СТМ32Ф103 |
ОсобенностиSTM32F103C8T6TR
• 32-разрядное ядро процессора Arm® Cortex®-M3
- Максимальная частота 72 МГц, производительность 1,25 DMIPS / МГц (Dhrystone 2.1) при 0 доступе к памяти в состоянии ожидания
– Однотактное умножение и аппаратное деление
• Воспоминания
– 64 или 128 Кбайт флэш-памяти
– 20 Кбайт SRAM
• Часы, сброс и управление питанием
– питание приложений от 2,0 до 3,6 В и входы/выходы
– POR, PDR и программируемый детектор напряжения (PVD)
– кварцевый генератор от 4 до 16 МГц
– Внутренний 8 МГц RC с заводской подстройкой
– Внутренний 40 кГц RC
- PLL для тактовой частоты процессора
– Генератор 32 кГц для RTC с калибровкой
• Малая мощность
- Режимы сна, остановки и ожидания
– Питание VBAT для RTC и резервных регистров
• 2 12-битных аналого-цифровых преобразователя, 1 мкс (до 16 каналов)
– Диапазон преобразования: от 0 до 3,6 В
– Возможность двойной выборки и удержания
- Датчик температуры
• прямой доступ к памяти
– 7-канальный контроллер прямого доступа к памяти
– Поддерживаемые периферийные устройства: таймеры, АЦП, SPI, I2C и USART.
• До 80 быстрых портов ввода/вывода
– 26/37/51/80 входов/выходов, все могут быть отображены на 16 внешних векторов прерывания и почти все 5 устойчивы к напряжению
• Режим отладки
– Последовательная проводная отладка (SWD) и интерфейсы JTAG.
• Семь таймеров
– Три 16-битных таймера, каждый с
4 IC/OC/PWM или счетчик импульсов и
вход квадратурного (инкрементального) энкодера
– 16-битный ШИМ-таймер управления двигателем с генерацией мертвого времени и аварийным остановом
– Два сторожевых таймера (независимый и оконный)
– Таймер SysTick с 24-битным счетчиком вниз
• До девяти коммуникационных интерфейсов
– До двух интерфейсов I2C (SMBus/PMBus®)
– До трех USART (интерфейс ISO 7816, LIN, возможности IrDA, модемное управление)
– До двух SPI (18 Мбит/с)
- Интерфейс CAN (2.0B Активный)
– полноскоростной интерфейс USB 2.0
• Блок вычисления CRC, 96-битный уникальный идентификатор
• Пакеты ECOPACK®
Приложения изSTM32F103C8T6TR
Экологические и экспортные классификацииSTM32F103C8T6TR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
