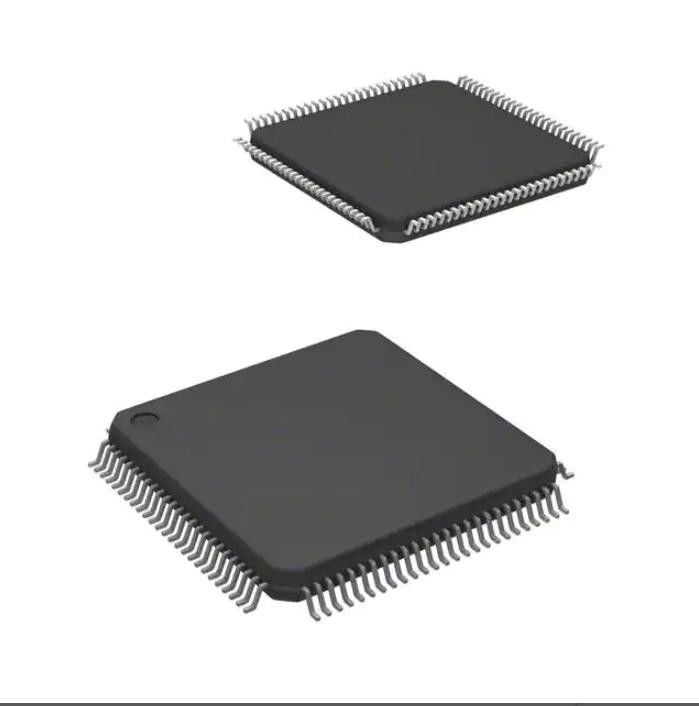

Микросхема памяти Ic Mcu 32bit 128kb внезапное 100lqfp STM32F100VBT6BTR Emmc
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | STM32F100VBT6BTR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Процессор ядра: | ARM® Cortex®-M3 | Размер ядра: | трицатидвухразрядное Одно-ядр |
| Скорость: | 24MHz | Взаимодействие: | ² c I, IrDA, LINbus, SPI, UART/USARTSART |
| Peripherals: | DMA, PDR, POR, PVD, PWM, датчик Temp, WDT | Номер I/O: | 80 |
Характер продукции
Микросхема памяти Ic Mcu 32bit 128kb внезапное 100lqfp STM32F100VBT6BTR Emmc
Одно-ядр 24MHz 128KB IC микроконтроллера ARM® Cortex®-M3 STM32F1 трицатидвухразрядное (128K x 8) ВНЕЗАПНОЕ 100-LQFP (14x14)
Спецификации STM32F100VBT6BTR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | STMicroelectronics |
| Серия | STM32F1 |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Digi-ключ Programmable | Не подтверженный |
| Процессор ядра | ARM® Cortex®-M3 |
| Размер ядра | трицатидвухразрядное Одно-ядр |
| Скорость | 24MHz |
| Взаимодействие | ² c I, IrDA, LINbus, SPI, UART/USART |
| Peripherals | DMA, PDR, POR, PVD, PWM, датчик Temp, WDT |
| Номер I/O | 80 |
| Размер запоминающего устройства программы | 128KB (128K x 8) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | - |
| Размер RAM | 8K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 2V | 3.6V |
| Преобразователи данных | A/D 16x12b; D/A 2x12b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 100-LQFP |
| Пакет прибора поставщика | 100-LQFP (14x14) |
| Низкопробный номер продукта | STM32F100 |
Особенности STM32F100VBT6BTR
• Ядр: C.P.U. Cortex®-M3 ARM® трицатидвухразрядное
– 24 MHz максимальной частоты, представления 1,25 DMIPS/MHz (Dhrystone 2,1)
– разделение умножения и оборудования Одно-цикла
• Памяти
– 16 до 128 кбайтов флэш-памяти
– 4 до 8 кбайта SRAM
• Часы, возврат и управление поставками
– 2,0 до поставке применения 3,6 v и I/Os
– POR, PDR и programmable детектор напряжения тока (PVD)
– 4 кварцевый осциллятор to-24 MHz
– Внутреннее 8 RC фабрик-уравновешенное MHz
– Внутренние 40 КГц RC
– PLL для часов C.P.U.
– генератор 32 КГц для RTC с тарировкой
• Низкая мощность
– Сон, стоп и режимы ожидания
– Поставка VBAT для RTC и резервных регистров
• Отлаживайте режим
– Серийный провод отлаживает (SWD) и интерфейсы JTAG
• DMA
– регулятор DMA 7 каналов
– Peripherals поддержали: таймеры, ADC, SPIs, I 2Cs, USARTs и DACs
• 1 бит × 12, конвертер A/D 1,2 µs (до 16 каналов)
– Ряд преобразования: 0 до 3,6 v
– Датчик температуры
• 2 конвертера бита D/A × 12
• До 80 быстрых портов I/O
– 37/51/80 I/Os, всего mappable на 16 векторах внешнего прерывания и почти все 5 V-терпимые
• До 12 таймера
– До 3 шестнадцатиразрядных таймера, каждое с до 4 IC/OC/PWM или счетчик ИМПа ульс
– шестнадцатиразрядный, таймер контроля над предварительн 6 каналов: до 6 каналов для выхода PWM, поколения времени вхолостую и аварийной остановки
– Один шестнадцатиразрядный таймер, с 2 IC/OC, 1 OCN/PWM, поколением времени вхолостую и аварийной остановкой
– 2 шестнадцатиразрядных таймера, каждого с IC/OC/OCN/PWM, поколением времени вхолостую и аварийной остановкой
– 2 таймера сторожевого пса (независимый и окно)
– Таймер SysTick: 24 сдержанных downcounter
– 2 шестнадцатиразрядных основных таймера для того чтобы управлять DAC
• До 8 интерфейсов связей
– До 2 интерфейса I2C (SMBus/PMBus)
– До 3 USARTs (интерфейс ISO 7816, LIN, возможность IrDA, управление модема)
– До 2 SPIs (12 Mbit/s)
– Интерфейс управлением бытовой электроники (CEC)
• Блок вычисления CRC, ID 96 битов уникальный
• Пакеты ECOPACK®
Применения STM32F100VBT6BTR
Регулятор имеет 3 режима деятельности: основной (Г-Н), низкая мощность (LPR) и сила вниз.
• Г-Н использован в номинальном регулированном режиме (бег)
• LPR использовано в режиме стопа
• Сила вниз использована в режиме ожидания: выход регулятора внутри высокоимпедансн: сети стерженя приведены в действие вниз, наводя нул потреблений (но
содержание регистров и SRAM потеряно) этому регулятору всегда позволено после возврата. Он неработающий внутри
Режим ожидания, обеспечивая высокоимпедансный выход.
Классификации экологических & экспорта STM32F100VBT6BTR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
