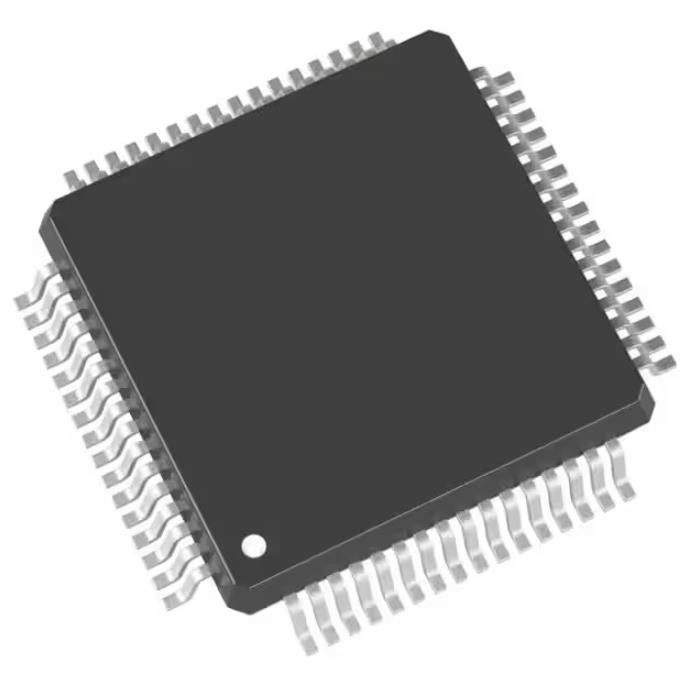

STM32F030RCT6TR Emmc Чип памяти Ic Mcu 32bit 256kb Flash 64lqfp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | STM32F030RCT6TR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Процессор ядра: | ARM® Cortex®-M0 | Размер ядра: | трицатидвухразрядное Одно-ядр |
| Скорость: | 48MHz | Взаимодействие: | ² C I, SPI, UART/USART |
| Peripherals: | DMA, POR, PWM, WDT | Номер I/O: | 51 |
Характер продукции
STM32F030RCT6TR Emmc Чип памяти Ic Mcu 32bit 256kb Flash 64lqfp
ARM® Cortex®-M0 STM32F0 Микроконтроллер IC 32-разрядный одноядерный 48 МГц 256 КБ (256K x 8) FLASH 64-LQFP (10x10)
Технические характеристикиSTM32F030RCT6TR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | STMicroelectronics |
| Ряд | СТМ32Ф0 |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | ARM® Cortex®-M0 |
| Размер ядра | 32-разрядный одноядерный |
| Скорость | 48 МГц |
| Связь | I²C, SPI, UART/USART |
| Периферийные устройства | DMA, POR, PWM, WDT |
| Количество входов/выходов | 51 |
| Размер памяти программы | 256 КБ (256 КБ x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | - |
| Размер оперативной памяти | 32К х 8 |
| Напряжение питания (Vcc/Vdd) | 2,4 В ~ 3,6 В |
| Преобразователи данных | А/Д 18x12b |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 85°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 64-ЛКФП |
| Пакет устройств поставщика | 64-LQFP (10x10) |
| Базовый номер продукта | СТМ32Ф030 |
ОсобенностиSTM32F030RCT6TR
• Ядро: 32-разрядный процессор Arm® Cortex®-M0, частота до 48 МГц.
• Воспоминания
– от 16 до 256 Кбайт флэш-памяти
– от 4 до 32 Кбайт SRAM с аппаратной четностью
• Блок вычисления CRC
• Сброс и управление питанием
– Питание цифровых сигналов и входов/выходов: VDD = от 2,4 В до 3,6 В
– Аналоговое питание: VDDA = VDD до 3,6 В
– Сброс при включении/отключении питания (POR/PDR)
- Режимы низкого энергопотребления: сон, стоп, режим ожидания
• Управление часами
– кварцевый генератор от 4 до 32 МГц
– Генератор 32 кГц для RTC с калибровкой
– Внутренний RC 8 МГц с опцией x6 PLL
– Внутренний RC-генератор 40 кГц
• До 55 быстрых операций ввода/вывода
– Все отображаемые на внешние векторы прерывания
– До 55 входов/выходов с допустимой нагрузкой 5 В
• 5-канальный контроллер прямого доступа к памяти
• Один 12-разрядный АЦП с временем отклика 1,0 мкс (до 16 каналов)
– Диапазон преобразования: от 0 до 3,6 В
– Отдельный аналоговый источник питания: от 2,4 В до 3,6 В
• Календарь RTC с будильником и периодическим выходом из режима ожидания/остановки
• 11 таймеров
– Один 16-битный таймер с расширенным управлением для шестиканального ШИМ-выхода
– До семи 16-битных таймеров, до четырех IC/OC, OCN, которые можно использовать для декодирования ИК-управления
– Независимые и системные сторожевые таймеры
- Таймер SysTick
• Коммуникационные интерфейсы
– До двух интерфейсов I2C
– Поддержка Fast Mode Plus (1 Мбит/с) на одном или двух I/F с потребляемым током 20 мА
– Поддержка SMBus/PMBus (на одном I/F)
– до шести USART, поддерживающих главный синхронный SPI и управление модемом;один с автоматическим определением скорости передачи
– До двух SPI (18 Мбит/с) с программируемыми битовыми кадрами от 4 до 16
• Отладка последовательного провода (SWD)
• Все пакеты ECOPACK®2
Приложения изSTM32F030RCT6TR
Если не указано иное, типичные данные основаны на TA = 25 °C, VDD = VDDA = 3,3 В. Они даны только в качестве рекомендаций по проектированию и не тестировались.Типичные значения точности АЦП определяются характеристикой партии образцов из стандартной диффузионной партии во всем диапазоне температур, где 95 % устройств имеют погрешность меньше или равную указанному значению (среднее значение ±2σ).
Экологические и экспортные классификацииSTM32F030RCT6TR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
