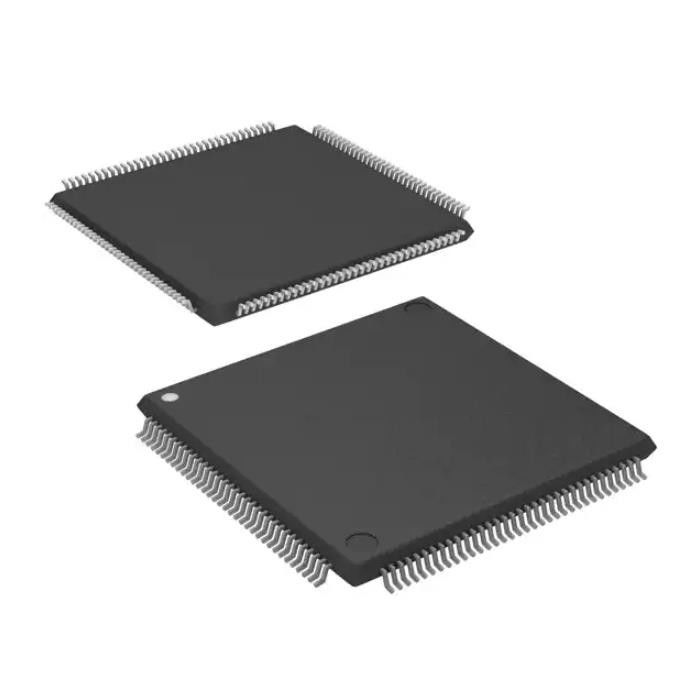

116 мА DP83816AVNG NOPB IC Доступ к среде CTRLR 144LQFP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DP83816AVNG/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| упаковка: | Поднос | Состояние продукта: | Не для новых дизайнов |
|---|---|---|---|
| Digi-ключ Programmable: | Не подтверженный | Протокол: | Локальные сети |
| Функция: | Регулятор | Интерфейс: | PCI |
| Стандарты: | IEEE 802,3, 10/100 Base-T/TX PHY | Напряжение тока - поставка: | 3V | 3.6V |
| Высокий свет: | DP83816AVNG NOPB IC,IC Media Access CTRLR 144LQFP,116 мА DP83816AVNG |
||
Характер продукции
DP83816AVNG/NOPB Wireless Rf Module Ic Media Access Ctrlr 144-Lqfp
Контроллер Ethernet IEEE 802.3, 10/100 Base-T/TX PHY Интерфейс PCI 144-LQFP (20x20)
Технические характеристикиДП83816АВНГ/НОПБ
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Интерфейс | |
| Контроллеры | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Поднос |
| Статус продукта | Не для новых дизайнов |
| Программируемый цифровой ключ | Не подтверждено |
| Протокол | Ethernet |
| Функция | Контроллер |
| Интерфейс | PCI |
| Стандарты | IEEE 802.3, 10/100 Base-T/TX PHY |
| Напряжение - питание | 3 В ~ 3,6 В |
| Текущий - Поставка | 116 мА |
| Рабочая Температура | 0°С ~ 85°С |
| Пакет/кейс | 144-ЛКФП |
| Пакет устройств поставщика | 144-ЛКФП (20x20) |
| Базовый номер продукта | ДП83816 |
ОсобенностиDP83816AVNG/НОПБ
• Совместимость с IEEE 802.3, контроллер доступа к среде PCI V2.2 (MAC) и блок интерфейса шины (BIU). Поддерживаются традиционные скорости передачи данных 10 Мбит/с Ethernet и 100 Мбит/с Fast Ethernet (через внутренний физический уровень).
• Мастер шины – размер пакета до 128 двойных слов (512 байт).
• BIU совместим с PC 97 и PC 98 Hardware Design Guides, PC 99 Hardware Design Guide Draft, ACPI v1.0, PCI Power Management Specification v1.1, OnNow Device Class Reference Specification — Network Device Class v1.0a
• Поддержка Wake on LAN (WoL) Совместимость с PC98, PC99, SecureOn и OnNow, включая направленные пакеты, пакеты Magic Packet™ VLAN, пакеты ARP, пакеты сопоставления шаблонов и изменение состояния PHY
• Функция Clkrun для PCI Mobile Design Guide
• Виртуальная локальная сеть (VLAN) и поддержка длинных кадров
• Поддержка полнодуплексного управления потоком IEEE 802.3×
• Чрезвычайно гибкая фильтрация Rx-пакетов, в том числе: Perfect Filter для одного адреса с маскированием MSb, широковещательная рассылка, многоадресная и одноадресная хеш-таблица с 512 записями, глубокое сопоставление шаблонов пакетов для четырех уникальных шаблонов
• Статистика, собранная для поддержки RFC 1213 (MIB II), RFC 1398 (Ether-Like MIB), IEEE 802.3 LME, снижение нагрузки на ЦП для управления
• Внутренние 2 КБ для передачи и 2 КБ для приема данных FIFO
• Последовательный порт EEPROM с автоматической загрузкой данных конфигурации из EEPROM при включении питания
• Интерфейс Flash или PROM для поддержки удаленной загрузки
• Полностью интегрированный физический уровень IEEE 802.3 3.3-V CMOS
• Приемопередатчик IEEE 802.3 10BASE-T со встроенными фильтрами Приемопередатчик IEEE 802.3u 100BASE-TX
• Полностью интегрированный физический подуровень TP-PMD, совместимый с ANSI X3.263, с адаптивной коррекцией и базовой компенсацией дрейфа
• Автосогласование IEEE 802.3u — рекламируемые функции, настраиваемые через EEPROM
• Полнодуплексная поддержка скоростей передачи данных 10 и 100 Мбит/с
• Один опорный тактовый сигнал 25 МГц
• 144-контактный корпус LQFP
• Маломощная конструкция CMOS 3,3 В со стандартным потреблением 383 мВт в рабочем режиме, 297 мВт во время работы и 53 мВт в спящем режиме.
• IEEE 802.3u MII для подключения альтернативных внешних устройств физического уровня
• Сигнализация 3,3 В с толерантным вводом/выводом 5 В
ПрименениеDP83816AVNG/НОПБ
• Материнские платы ПК
• Встроенные системы
• Карты сетевого интерфейса PCI
Экологические и экспортные классификацииDP83816AVNG/НОПБ
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 5А991Б1 |
| ХТСУС | 8542.31.0001 |
