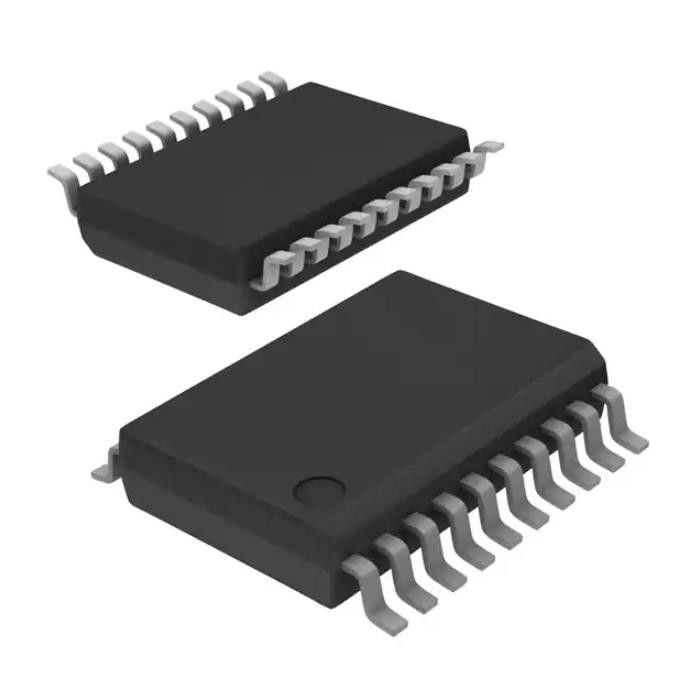

Модуль Ic Mcu 8bit 4kb внезапное 20ssop CY8C24223A-24PVXIT беспроводной Rf
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CY8C24223A-24PVXIT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Размер RAM: | 256 x 8 | Напряжение тока - поставка (Vcc/Vdd): | 2.4V | 5.25V |
|---|---|---|---|
| Преобразователи данных: | A/D 8x14b; D/A 2x9b | Тип генератора: | Внутренний |
| Рабочая температура: | -40°C | 85°C (ЖИВОТИКИ) | Устанавливать тип: | Поверхностный держатель |
| Пакет/случай: | 20-SSOP (0,209", ширина 5.30mm) | Пакет прибора поставщика: | 20-SSOP |
Характер продукции
Модуль Ic Mcu 8bit 4kb внезапное 20ssop CY8C24223A-24PVXIT беспроводной Rf
Микроконтроллер IC 8-разрядное 24MHz 4KB M8C PSOC®1 CY8C24xxx (4K x 8) ВНЕЗАПНОЕ 20-SSOP
Спецификации CY8C24223A-24PVXIT
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Технологии Infineon |
| Серия | PSOC®1 CY8C24xxx |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Процессор ядра | M8C |
| Размер ядра | 8-разрядный |
| Скорость | 24MHz |
| Взаимодействие | ² C I, SPI, UART/USART |
| Peripherals | POR, PWM, WDT |
| Номер I/O | 16 |
| Размер запоминающего устройства программы | 4KB (4K x 8) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | - |
| Размер RAM | 256 x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 2.4V | 5.25V |
| Преобразователи данных | A/D 8x14b; D/A 2x9b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 85°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 20-SSOP (0,209", ширина 5.30mm) |
| Пакет прибора поставщика | 20-SSOP |
| Низкопробный номер продукта | CY8C24223 |
Особенности CY8C24223A-24PVXIT
■Сильный процессор Гарвард-архитектуры
Скорости процессора ❐ M8C до 24 MHz
× 8 ❐ 8 умножит, трицатидвухразрядный аккумулирует
Низкая мощность ❐ на высокой скорости
Рабочий потенциал ❐: 2,4 v до 5,25 v
Рабочие потенциалы ❐ вниз до 1,0 v используя насос режима переключателя на-обломока (SMP)
Диапазон температур ❐ промышленный: – °C 40 к °C +85
■Предварительные peripherals (блоки PSoC®)
Блоки PSoC рельс-к-рельса ❐ 6 сетноые-аналогов обеспечивают:
• До 14 сдержанных аналого-цифрового преобразователя (ADCs)
• До 9 сдержали цифров-к-сетноые-аналогов конвертеры (DACs)
• Programmable маломощные усилители напряжения (PGAs)
• Programmable фильтры и компараторы
Блоки PSoC ❐ 4 цифровые обеспечивают:
• 8 - к трицатидвухразрядным таймерам и счетчикам, 8 - и шестнадцатиразрядные модуляторы/демодулятор ширины импульсов (PWMs)
• Циклический чек за счет избытка (CRC) и псевдо модули случайной последовательности (PRS)
• Дуплексный всеобщий асинхронный приемнопередатчик (UART)
• Множественные серийные мастера или рабы периферийного интерфейса (SPI)
• Смогите соединиться со всеми общецелевыми штырями I/O (GPIO)
Peripherals ❐ сложные путем совмещение блоков
■Точность, programmable хронометрировать
❐ внутреннее ±5% 24 главных генератора -/48-MHz
Точность ❐ высокая 24 MHz с опционной петлей 32 КГц кристаллической и участк-запертой (PLL)
Генератор ❐ опционный внешний до 24 MHz
Генератор ❐ внутренний для сторожевого пса и сна
■Гибкая память на-обломока
❐ 4 стирание хранения 50 000 программы KB внезапных/пишет циклы
хранение данных байт SRAM ❐ 256
программирование сериала В-системы ❐ (ISSP)
Обновления ❐ частично внезапные
Режимы предохранения от ❐ гибкие
❐ эмулирование programmable прочитанной единственной памяти электронно стираемое (EEPROM) во вспышке
■Programmable конфигурации штыря
раковина ❐ 25-mA, источник 10-mA на всем GPIOs
Режимы тяги-вверх ❐, опрокинутых, высоких z, сильных, или открыт-стока привода на всем GPIOs
Вводы аналога ❐ 8 стандартные на всем GPIOs, и 4 дополнительных ввода аналога с ограниченной трассой
❐ 2 30 аналогового выхода мам на всем GPIOs
Прерывание ❐ конфигурируемое на всем GPIOs
■Новый прибор CY8C24x23A PSoC
❐ вывело от прибора CY8C24x23
Низкая мощность ❐ и низшее напряжение (2,4 v)
■Дополнительные системные ресурсы
Раб, мастер, и мульти-мастер ❐ I 2C до 400 КГц
Таймеры сторожевого пса и сна ❐
обнаружение низшего напряжения ❐ Потребител-конфигурируемое (LVD)
Цепь ❐ интегрированная супервизорная
ссылка напряжения тока точности На-обломока ❐
■Полные средства разработки программного обеспечения
Развитие средств программирования ❐ свободное (PSoC Designer™)
❐ полнофункциональное, эмулятор в-цепи (ЛЕД), и программист
Эмулирование высшей скорости ❐
Структура точки прерывания ❐ сложная
❐ память трассировки 128 KB
Применения CY8C24223A-24PVXIT
❐ посещает PSoC 1 интернет-страница примеров кода для comprehensivelist примеров кода
❐ Cypress предлагает большое количество PSoC примечания по применению покрывая широкий ряд тем, от основного к предварительному уровню. Порекомендованные примечания по применению для получать начаты с PSoC 1 являются следующими:
• AN75320: Получать начат с PSoC® 1
• AN2094: PSoC® 1 - получающ начат с GPIO
• AN2015: PSoC® 1 - получающ начат с вспышкой & E2PROM
• AN2014: Основы PSoC® 1 программируя
• AN32200: PSoC® 1 - часы и глобальные ресурсы
• AN2010: Передовые практики и рекомендации PSoC® 1
Классификации экологических & экспорта CY8C24223A-24PVXIT
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
