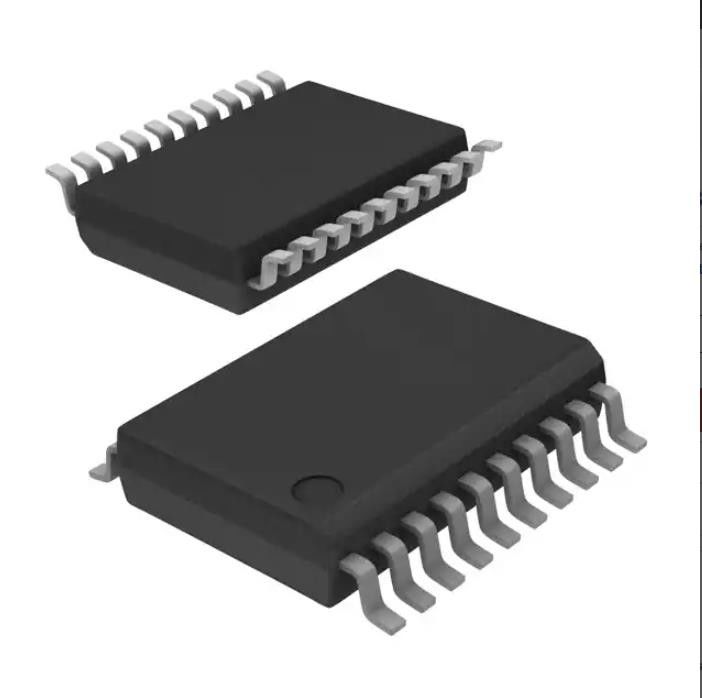

КИ8К21334-24ПВСАТ электронное ИК откалывает аудио 24бит 200К 28ТСОП Дак
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CY8C21334-24PVXAT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Пакет: | Лента & вьюрок (TR) | Состояние продукта: | Покупка последнего раза |
|---|---|---|---|
| Процессор ядра: | М8С | Размер ядра: | 8-разрядный |
| Скорость: | 24MHz | Взаимодействие: | ² C I, SPI, UART/USART |
| Peripherals: | POR, PWM, WDT | Номер I/O: | 16 |
| Высокий свет: | CY8C21334-24PVXAT,Dac Audio 24bit 200K 28TSSOP,200K 28TSSOP IC Chip |
||
Характер продукции
CY8C21334-24PVXAT Беспроводной радиочастотный модуль Ic Chip Dac/Audio 24bit 200k 28tssop
M8C PSOC®1 CY8C21xxx ИС микроконтроллера 8 бит 24 МГц 8 КБ (8K x 8) FLASH 20-SSOP
Технические характеристикиCY8C21334-24PVXAT
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | Инфинеон Технологии |
| Ряд | PSOC®1 CY8C21xxx |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Последняя покупка |
| Основной процессор | М8С |
| Размер ядра | 8-битный |
| Скорость | 24 МГц |
| Связь | I²C, SPI, UART/USART |
| Периферийные устройства | ПОР, ШИМ, ВДТ |
| Количество входов/выходов | 16 |
| Размер памяти программы | 8 КБ (8K x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | - |
| Размер оперативной памяти | 512 х 8 |
| Напряжение питания (Vcc/Vdd) | 2,4 В ~ 5,25 В |
| Преобразователи данных | А/Д 28x8b |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 20-SSOP (0,209 дюйма, ширина 5,30 мм) |
| Пакет устройств поставщика | 20-ССОП |
| Базовый номер продукта | CY8C21334 |
ОсобенностиCY8C21334-24PVXAT
■ Совет по автомобильной электронике (AEC) соответствует требованиям Q100
■ Мощный процессор Гарвардской архитектуры
❐ Процессор M8C с частотой до 24 МГц
❐ Низкая мощность при высокой скорости
❐ Рабочее напряжение: от 3,0 В до 5,25 В.
❐ Диапазон автомобильных температур: от –40 C до +85 C
■ Расширенные периферийные устройства (блоки PSoC®)
❐ Четыре аналоговых блока PSoC типа E обеспечивают:
• Два компаратора с цифро-аналоговым преобразователем (ЦАП)Рекомендации
• До 10 бит одинарного или двойного, 24 канала аналого-цифровогопреобразователи (АЦП)
❐ Четыре цифровых блока PSoC обеспечивают:
• Таймеры, счетчики и широтно-импульсные модуляторы с разрядностью от 8 до 32 бит.(ШИМ)
• Циклический контроль избыточным кодом (CRC) и псевдослучайныймодули последовательности (PRS)
• Полно- или полудуплексный UART
• Мастер или ведомый SPI
• Возможность подключения ко всем контактам ввода/вывода общего назначения (GPIO)
❐ Сложные периферийные устройства путем объединения блоков
• Возможность применения емкостных датчиков
■ Гибкая встроенная память
❐ 8 КБ флэш-памяти программ
❐ 512 байт хранения данных SRAM
❐ Внутрисистемное последовательное программирование (ISSP)
❐ Частичные обновления флэш-памяти
❐ Гибкие режимы защиты
❐ Эмуляция EEPROM во флэш-памяти
■ Полные инструменты разработки
❐ Бесплатное программное обеспечение для разработки (PSoC Designer™)
❐ Полнофункциональный внутрисхемный эмулятор (ICE) и программатор
❐ Эмуляция полной скорости
❐ Сложная структура точек останова
❐ Память трасс 128 КБ
■ Точная программируемая синхронизация
❐ Внутренний генератор ±5% 24 МГц
❐ Внутренний низкоскоростной маломощный генератор для сторожевого таймера иФункциональность сна
❐ Дополнительный внешний генератор, до 24 МГц
■ Программируемые конфигурации контактов
❐ Потребитель 25 мА, привод 10 мА на всех GPIO
❐ Подтягивающий, опускающий, высокий Z, сильный или режимы привода с открытым стокомна всех GPIO
❐ Аналоговый вход на всех GPIO
❐ Настраиваемое прерывание на всех GPIO
■ Универсальный аналоговый мультиплексор
❐ Общая внутренняя аналоговая шина
❐ Одновременное подключение комбинаций входов/выходов
■ Дополнительные системные ресурсы
❐ Inter-Integrated Circuit (I2C™) master, slave или multi-masterработа до 400 кГц
❐ Сторожевой таймер и таймер сна
❐ Настраиваемое пользователем обнаружение низкого напряжения (LVD)
❐ Встроенная схема контроля
❐ Встроенное прецизионное опорное напряжение
ПрименениеCY8C21334-24PVXAT
■ ШИМ (от 8 до 32 бит)
■ ШИМ с зоной нечувствительности (от 8 до 24 бит)
■ Счетчики (от 8 до 32 бит)
■ Таймеры (от 8 до 32 бит)
■ Полнодуплексный или полудуплексный 8-битный UART с возможностью выбора четности
■ Ведущий и ведомый SPI
■ I 2C master, slave или multi-master (реализован в специальном блоке I 2C)
■ Циклическая проверка/генератор избыточности (16-разрядная)
■ Ассоциация инфракрасных данных (IrDA)
■ Генераторы PRS (от 8 до 32 бит)
Экологические и экспортные классификацииCY8C21334-24PVXAT
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.31.0001 |
