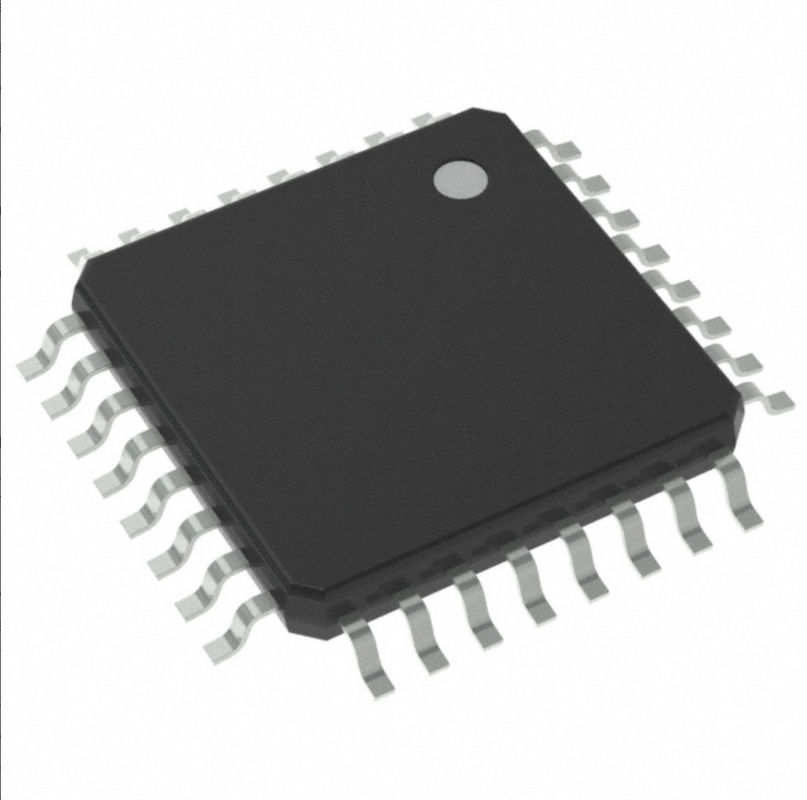

Обломок Mcu 8bit 8kb внезапное 32tqfp IC интегральной схемаы Atmega88pa-15az
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ATMEGA88PA-15AZ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Напряжение тока - поставка (Vcc/Vdd): | 1.8V | 5.5V | Преобразователи данных: | A/D 8x10b |
|---|---|---|---|
| Тип генератора: | Внутренний | Рабочая температура: | -40°C | 125°C (ЖИВОТИКИ) |
| Устанавливать тип: | Поверхностный держатель | Пакет/случай: | 32-TQFP |
| Пакет прибора поставщика: | 32-ТКФП (7x7) | Низкопробный номер продукта: | ATMEGA88 |
Характер продукции
Обломок Mcu 8bit 8kb внезапное 32tqfp IC интегральной схемаы Atmega88pa-15az
AVR автомобильный, AEC-Q100, ВСПЫШКА 32-TQFP IC 8-разрядная 16MHz 8KB микроконтроллера AVR® ATmega (4K x 16) (7x7)
Спецификации Atmega88pa-15az
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Технология микросхемы |
| Серия | Автомобильный, AEC-Q100, AVR® ATmega |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Процессор ядра | AVR |
| Размер ядра | 8-разрядный |
| Скорость | 16MHz |
| Взаимодействие | ² C I, SPI, UART/USART |
| Peripherals | Браун-вне обнаруживает/возврат, POR, PWM, WDT |
| Номер I/O | 23 |
| Размер запоминающего устройства программы | 8KB (4K x 16) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | 512 x 8 |
| Размер RAM | 1K x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 1.8V | 5.5V |
| Преобразователи данных | A/D 8x10b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 125°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 32-TQFP |
| Пакет прибора поставщика | 32-TQFP (7x7) |
| Низкопробный номер продукта | ATMEGA88 |
Особенности Atmega88pa-15az
●Высокая эффективность, микроконтроллер низкой мощности AVR® 8-разрядный
●Предварительная архитектура RISC
●131 сильная инструкция – самое одиночное исполнение такта
●32 регистра 8 общецелевых работая
●Полностью статическая деятельность
●До объема 16MIPS на 16MHz
●множитель цикла На-обломока 2
●Высокие этапы слаболетучей памяти выносливости
●байты 4/8/16K памяти программы в-системы само-programmable внезапной
●256/512/512 байт EEPROM
●512/1K/1K байты внутреннее SRAM
●Напишите/циклы стирания: 10 000 flash/100,000 EEPROM
●Опционный раздел кода ботинка с независимыми битами замка
●В-система программируя программой ботинка на-обломока
●Истинный чтени-пока-напишите деятельность
●Программируя замок для безопасности программного обеспечения
●Периферийные особенности
●2 8-разрядных таймер/счетчика с отдельным prescaler и сравнить режим
●Один шестнадцатиразрядные таймер/счетчик с отдельным prescaler, сравнивают режим, и режим захвата
●Счетчик реального времени с отдельным генератором
●6 каналов PWM
●8 бит ADC канала 10
●Измерение температуры
●Programmable серийное USART
●Последовательный интерфейс мастера/раба SPI
●ориентированный на Байт двухпрободный последовательный интерфейс (Philips I2 c совместимое)
●Programmable таймер сторожевого пса с отдельным генератором на-обломока
●компаратор На-обломока сетноой-аналогов
●Прерывание и будильника на изменении штыря
●Особенные особенности микроконтроллера
●Возврат включения питания и programmable коричневое-вне обнаружение
●Внутренний откалибрированный генератор
●Источники внешнего и внутреннего прерывания
●6 режимов сна: Уменьшение бесполезного, ADC шума, сил-спасение, сила-вниз, положение боевой готовности, и удлиненный для того чтобы приготовить микроконтроллер ATmega48PA/ATmega88PA/ATmega168PA 8-разрядный AVR с В-системой 4/8/16K8/16Kbytes
СХЕМА ДАННЫХ ATmega48PA/88PA/168PA [СХЕМА ДАННЫХ] 9223F-AVR-04/14 2
●I/O и пакеты
●23 programmable линий I/O
●32 руководство TQFP, и 32 пусковая площадка QFN
●Рабочий потенциал:
●2.7V к 5.5V
●Диапазон температур:
●– 40°C к +125°C
●Ранг скорости:
●0 к 8MHz на 2.7V к 5.5V, 0 к 16MHz на 4.5V к 5.5V
●Расход энергии
●Активный режим: 1.4mA на 4MHz 3V 25°C
●Режим силы-вниз: 0.8µA
Применения R5f104mkgfb#50
Порт b (PB7: 0) XTAL1/XTAL2/TOSC1/TOSC2
Гаван b 8-разрядный двухнаправленный порт I/O с внутренними pull-up резисторами (выбранными для каждого бита). Гаван буфера выхода b имеют симметричные характеристики привода как с высокой раковиной, так и с возможностью источника. Как входные сигналы, гаван штыри b которые внешне вытягиванное низкое течение источника воли если pull-up резисторы активированы. Гаван штыри b три-заявлены когда переустановленное состояние станет активным, даже если часы не бегут.
В зависимости от установок взрывателя выбора часов, PB6 можно использовать как входной сигнал к переворачивая усилителю генератора и входной сигнал к
цепь внутренних часов работая.
В зависимости от установок взрывателя выбора часов, PB7 можно использовать как выход от переворачивая усилителя генератора.
Если внутренний откалибрированный генератор RC использован как источник часов обломока, то PB7… 6 использовано как TOSC2… 1 входной сигнал для асинхронного
Таймер/Counter2 если бит AS2 в ASSR набор.
Различные особенности гаван b тщательно разработаны в разделе 14.3.1" другие функции гаван b» на страница 71 и разделе 9." варианты системных часов и часов» на страница 24.
Классификации экологических & экспорта R5f104mkgfb#50.
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
