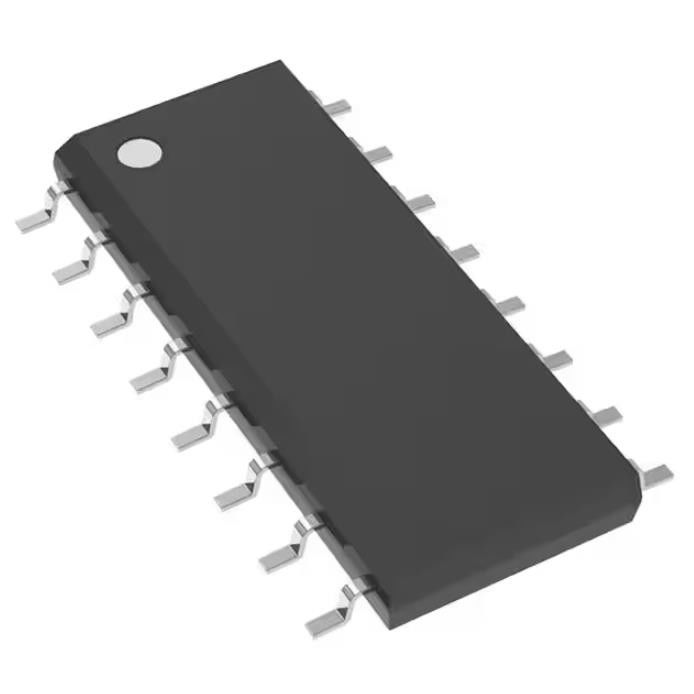

CD74HCT4051M96 Микросхема интегральной микросхемы Mux 8:1 130ohm 16soic
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CD74HCT4051M96 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Цепь мультиплексора/демультиплексора: | 8:01 |
|---|---|---|---|
| Количество цепей: | 1 | Сопротивление На-государства (Макс): | 130Ohm |
| Соответствовать Канал-к-канала (ΔRon): | 5Ohm | Напряжение тока - поставка, одиночная (V+): | 4.5V | 5.5V |
| Напряжение тока - поставка, двойная (V±): | ±1V | 5V | Ширина полосы частот -3db: | 180MHz |
Характер продукции
CD74HCT4051M96Микросхема интегральной схемыМультиплексор 8:1 130 Ом 16 соик
1-контурный переключатель ИС 8:1 130 Ом 16-SOIC
Технические характеристикиCD74HCT4051M96
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Интерфейс | |
| Аналоговые коммутаторы, мультиплексоры, демультиплексоры | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Цепь переключателя | - |
| Схема мультиплексора/демультиплексора | 8:01 |
| Количество цепей | 1 |
| Сопротивление в открытом состоянии (макс.) | 130 Ом |
| Межканальное согласование (ΔRon) | 5 Ом |
| Напряжение питания, одиночное (В+) | 4,5 В ~ 5,5 В |
| Напряжение питания, двойное (В±) | ±1В ~ 5В |
| Время переключения (Ton, Toff) (макс.) | - |
| -3дБ пропускная способность | 180 МГц |
| Инъекция заряда | - |
| Емкость канала (CS(выкл.), CD(выкл.)) | 5пФ, 25пФ |
| Ток - утечка (IS(off)) (макс.) | 400 нА |
| перекрестные помехи | - |
| Рабочая Температура | -55°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 16-SOIC (0,154 дюйма, ширина 3,90 мм) |
| Пакет устройств поставщика | 16-СОИК |
| Базовый номер продукта | 74HCT4051 |
ОсобенностиCD74HCT4051M96
• Широкий диапазон аналогового входного напряжения: максимум 5 В
• Низкое сопротивление включению
– 70 Ом, тип. (VCC – VEE 4,5 В)
– 40 Ом, тип. (VCC – VEE 9 В)
• Низкие перекрестные помехи между коммутаторами
• Высокая скорость переключения и распространения
• Переключение с отключением перед замыканием
• Широкий диапазон рабочих температур: от –55°C до +125°C.
• Типы CD54HC и CD74HC
– Рабочее управляющее напряжение: от 2 до 6 В
- Напряжение переключения: от 0 В до 10 В
• Типы CD54HCT и CD74HCT
- Рабочее управляющее напряжение: от 4,5 до 5,5 В.
- Напряжение переключения: от 0 В до 10 В
– Совместимость с прямой входной логикой LSTTL VIL 0,8-В макс., VIH 2-В мин.
– Совместимость входа CMOS II ≤ 1 мкА при VOL, VOH
• В продуктах, соответствующих стандарту MIL-PRF-38535, тестируются все параметры, если не указано иное.Для всех других продуктов производственная обработка не обязательно включает тестирование всех параметров.
ПрименениеCD74HCT4051M96
• Цифровое радио
• стробирование сигнала
• Заводская автоматизация
• Телевизоры
• Бытовая техника
• Программируемые логические схемы
• Датчики
Экологические и экспортные классификацииCD74HCT4051M96
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
