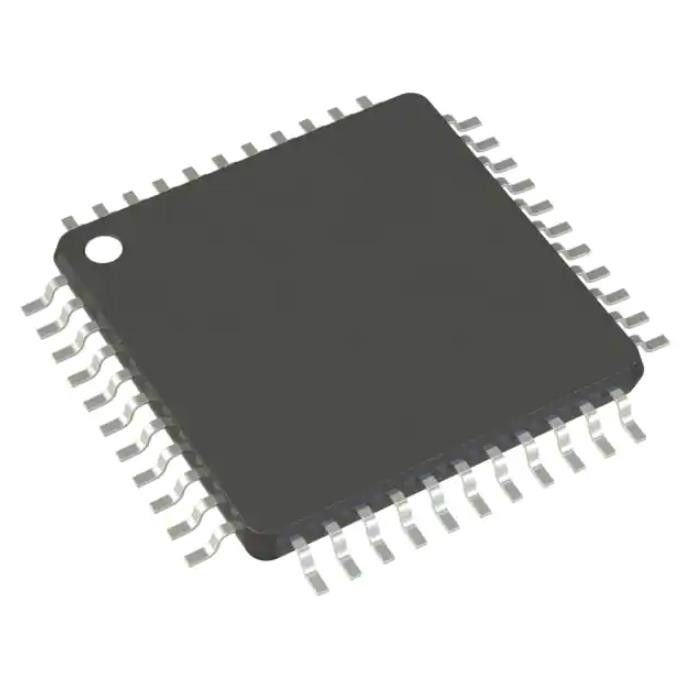

Микросхема ATMEGA644PA-AUR 64KB FLASH 44TQFP Mcu 8bit
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ATMEGA644PA-AUR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Процессор ядра: | AVR |
|---|---|---|---|
| Размер ядра: | 8-разрядный | Скорость: | 20MHz |
| Взаимодействие: | ² C I, SPI, UART/USART | Peripherals: | Браун-вне обнаруживает/возврат, POR, PWM, WDT |
| Номер I/O: | 32 | Размер запоминающего устройства программы: | 64KB (32K x 16) |
| Высокий свет: | Микросхема ATMEGA644PA-AUR,64KB FLASH 44TQFP Mcu 8bit,44TQFP ATMEGA644PA-AUR |
||
Характер продукции
ATmega644PA-AURМикросхема интегральной схемыMcu 8bit 64kb Flash 44tqfp
AVR AVR® ATmega Микроконтроллер IC 8-разрядный 20 МГц 64 КБ (32K x 16) FLASH 44-TQFP (10x10)
Технические характеристикиATmega644PA-AUR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | Микрочиповая технология |
| Ряд | AVR® ATmega |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Основной процессор | АВР |
| Размер ядра | 8-битный |
| Скорость | 20 МГц |
| Связь | I²C, SPI, UART/USART |
| Периферийные устройства | Обнаружение/сброс отключения, POR, PWM, WDT |
| Количество входов/выходов | 32 |
| Размер памяти программы | 64 КБ (32 КБ x 16) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | 2К х 8 |
| Размер оперативной памяти | 4К х 8 |
| Напряжение питания (Vcc/Vdd) | 1,8 В ~ 5,5 В |
| Преобразователи данных | А/Д 8х10б |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 85°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 44-ТКФП |
| Пакет устройств поставщика | 44-ТКФП (10x10) |
| Базовый номер продукта | ATMEGA644 |
ОсобенностиATmega644PA-AUR
•Высокопроизводительный 8-разрядный микроконтроллер AVR® с низким энергопотреблением
• Усовершенствованная RISC-архитектура
• 131 мощная инструкция — выполнение за один такт
• 32 × 8 рабочих регистров общего назначения
• Полностью статическая работа
• Пропускная способность до 20MIPS на частоте 20 МГц
• Встроенный 2-тактный множитель
• Сегменты энергонезависимой памяти с высокой износостойкостью
• 16/32/64/128 КБ внутрисистемной самопрограммируемой флэш-памяти программ
• 512/1К/2К/4Кбайт ЭСППЗУ
• 1/2/4/16 КБ внутренней SRAM
• Циклы записи/стирания: 10 000 Flash/100 000 EEPROM
• Сохранение данных: 20 лет при 85°C/ 100 лет при 25°C(1)
• Дополнительный раздел кода загрузки с независимыми битами блокировки
• Внутрисистемное программирование с помощью встроенной программы загрузки
• Настоящая операция чтения во время записи
• Блокировка программирования для безопасности программного обеспечения
• Поддержка библиотеки QTouch®
• Емкостные сенсорные кнопки, ползунки и колесики
• Приобретение QTouch и QMatrix™
• До 64 сенсорных каналов
• Интерфейс JTAG (совместимый со стандартом IEEE 1149.1)
• Возможности граничного сканирования в соответствии со стандартом JTAG
• Расширенная встроенная поддержка отладки
• Программирование флэш-памяти, EEPROM, фьюзов и битов блокировки через интерфейс JTAG.
СчетчикATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P использует один и тот же тип кварцевого генератора для низкочастотного кварцевого генератора и генератора таймера/счетчика.Подробную информацию о требованиях к генератору и кварцу см. в разделе «Низкочастотный кварцевый генератор» на стр. 43.Устройство может управлять своим Таймером/Счетчиком2 от внешнего часового кристалла 32,768 кГц или внешнего источника синхронизации.Подробности см. в разделе «Подключение источника синхронизации» на стр. 40.Применение внешнего источника синхронизации к TOSC1 может быть выполнено, если EXTCLK в регистре ASSR записан в логическую единицу.См. «OCR2B — Регистр сравнения выходов B» на стр. 163 для получения дополнительной информации о выборе внешнего тактового генератора в качестве входа вместо часового кристалла с частотой 32,768 кГц.
Экологические и экспортные классификацииATmega644PA-AUR
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.31.0001 |
