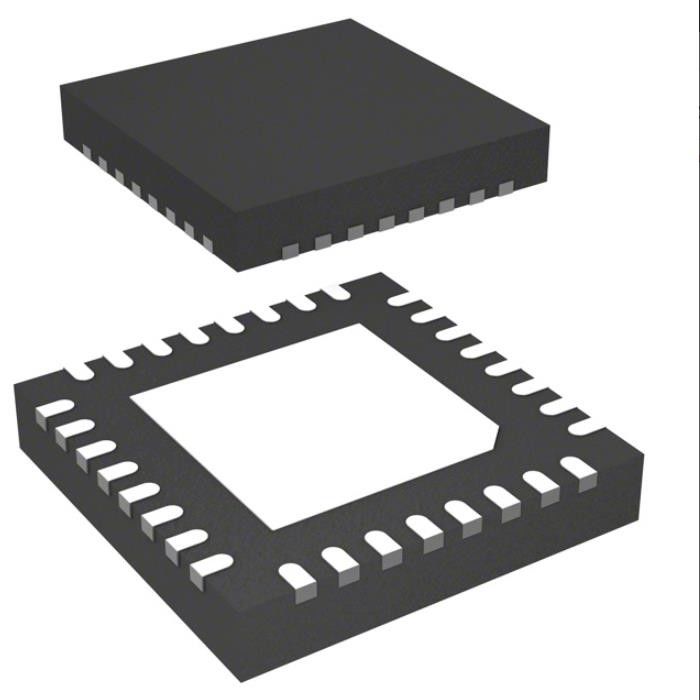

Модуль Ic Rf Txrx+Mcu Ism<1ghz 32vfqfn ATA5833-WNQW беспроводной Rf
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ATA5833-WNQW |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Тип: | TxRx + MCU | Семья/стандарт RF: | Общий ИЗМ < 1GHz |
| Модуляция: | СПРОСИТЕ, FSK | Частота: | 315MHz, 434MHz, 868MHz, 915MHz |
| Тариф данных (Макс): | 120kbpsDT | Сила - выход: | 14.5dBm |
Характер продукции
Изм Ic Rf Txrx+Mcu модуля ATA5833-WNQW беспроводной Rf<1ghz 32vfqfn="">
ИЗМ IC RF TxRx + MCU общий < 1GHz="" 315MHz="">
Спецификации ATA5833-WNQW
| ТИП | ОПИСАНИЕ |
| Категория | RF и радиотелеграф |
| Приемопередатчик ICs RF | |
| Mfr | Технология микросхемы |
| Серия | - |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Digi-ключ Programmable | Не подтверженный |
| Тип | TxRx + MCU |
| Семья/стандарт RF | Общий ИЗМ < 1GHz=""> |
| Протокол | - |
| Модуляция | СПРОСИТЕ, FSK |
| Частота | 315MHz, 434MHz, 868MHz, 915MHz |
| Тариф данных (Макс) | 120kbps |
| Сила - выход | 14.5dBm |
| Чувствительность | -125dBm |
| Размер запоминающего устройства | ROM 24kB |
| Последовательные интерфейсы | SPI |
| GPIO | 2 |
| Напряжение тока - поставка | 1.9V | 3.6V, 2.4V | 5.5V |
| Настоящий - получающ | 9.8mA |
| Настоящий - передающ | 9.4mA | 13.8mA |
| Рабочая температура | -40°C | 105°C |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 32-VFQFN подвергло пусковая площадка действию |
| Пакет прибора поставщика | 32-QFN (5x5) |
| Низкопробный номер продукта | ATA5833 |
Особенности ATA5833-WNQW
●Ядр микроконтроллера AVR® с библиотекой 1Kbyte SRAM и 24Kbyte RF в микропрограммных обеспечениях (ROM)
●Atmel® ATA5831: 20Kbyte вспышки потребителя
●Atmel ATA5832: 20Kbyte ROM потребителя
●Atmel ATA5833: Отсутствие памяти потребителя — Библиотека RF в микропрограммных обеспечениях только
●Поддержанные диапазоны изменения частот
●Низко-диапазон 310MHz к 318MHz, 418MHz к 477MHz
●Высоко-диапазон 836MHz к 956MHz
●315.00MHz/433.92MHz/868.30MHz и 915.00MHz с одним кристаллом 24.305MHz
●Низкоточное потребление
●9.8mA для RXMode (низко-диапазона), 1.2mA для полинга 3-канала цикла 21ms
●9.4mA/13.8mA для TXMode (низко-диапазона, Pout = 6dBm/10dBm)
●Типичное течение OFFMode 5nA (максимального 600nA на против = 3.6V и t = 85°C)
●Programmable сила выхода – 12dBm к +14.5dBm (шаг 0.4dB)
●Поддерживает класс 0dBm ARIB STD-T96
●СПРОСИТЕ формировать для уменьшения спектральной ширины полосы частот модулируемого выходного сигнала PA
●Пункт обжатия входного сигнала 1dB
●– 48dBm (полный уровень чувствительности)
●– 20dBm (активный амортизировать антенны)
●Programmable частота канала с частичным-N PLL
●разрешение 93Hz для низко-диапазона
●разрешение 185Hz для высоко-диапазона
●Отступление ±0.375kHz FSK к ±93kHz
●Чувствительность FSK (Манчестер закодировал) на 433.92MHz
●– 108.5dBm на 20Kbit/s f = ± 20kHz BWIF = 165kHz
●– 111dBm на 10Kbit/s f = ± 10kHz BWIF = 165kHz
●– 114dBm на 5Kbit/s f = ± 5kHz BWIF = 165kHz
●– 122.5dBm на 0.75Kbit/s f = ± 0.75kHz BWIF = 25kHz
●СПРОСИТЕ чувствительность (Манчестер закодировал) на 433.92MHz
●– 110.5dBm на 20Kbit/s BWIF = 80kHz
●– 125dBm на 0.5Kbit/s BWIF = 25kHz
●Programmable Rx-ЕСЛИ ширина полосы частот 25kHz к 366kHz (шаги приблизительно 10%)
Применения ATA5833-WNQW
Приемопередатчик конструирован быть использованным в следующих зонах применения:
●Удаленная keyless система входа (RKE)
●Пассивный вход идет система (КОЛЫШЕК)
●Система мониторинга давления автошины (TPM, TPMS)
●Система удаленного начала (RS)
●Системы дистанционного управления, например, консервооткрыватели двери гаража
●Умные применения RF
●Системы телеучета
Классификации экологических & экспорта ATA5833-WNQW
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
