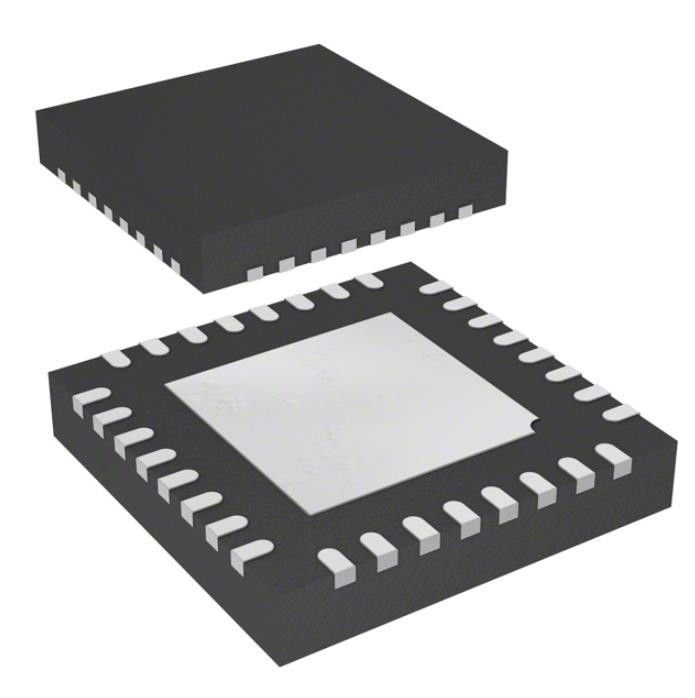

Обломок Mcu 8bit 8kb внезапное 32qfn IC интегральной схемаы AT90PWM3B-16MU
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AT90PWM3B-16MU |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| упаковка: | Поднос | Состояние продукта: | Активный |
|---|---|---|---|
| Процессор ядра: | AVR | Размер ядра: | 8-разрядный |
| Скорость: | 16MHz | Взаимодействие: | SPI, UART/USART |
| Peripherals: | Браун-вне обнаруживает/возврат, POR, PWM, WDT | Номер I/O: | 27 |
Характер продукции
Обломок Mcu 8bit 8kb внезапное 32qfn IC интегральной схемаы AT90PWM3B-16MU
AVR AVR® 90PWM освещая микроконтроллер IC 8-разрядное 16MHz 8KB (8K x 8) ВНЕЗАПНОЕ 32-QFN (7x7)
Спецификации AT90PWM3B-16MU
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Врезанный | |
| Микроконтроллеры | |
| Mfr | Технология микросхемы |
| Серия | Освещение AVR® 90PWM |
| Пакет | Поднос |
| Состояние продукта | Активный |
| Процессор ядра | AVR |
| Размер ядра | 8-разрядный |
| Скорость | 16MHz |
| Взаимодействие | SPI, UART/USART |
| Peripherals | Браун-вне обнаруживает/возврат, POR, PWM, WDT |
| Номер I/O | 27 |
| Размер запоминающего устройства программы | 8KB (8K x 8) |
| Тип памяти программы | ВСПЫШКА |
| Размер EEPROM | 512 x 8 |
| Размер RAM | 512 x 8 |
| Напряжение тока - поставка (Vcc/Vdd) | 2.7V | 5.5V |
| Преобразователи данных | A/D 11x10b; D/A 1x10b |
| Тип генератора | Внутренний |
| Рабочая температура | -40°C | 105°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 32-VQFN подвергло пусковая площадка действию |
| Пакет прибора поставщика | 32-QFN (7x7) |
| Низкопробный номер продукта | AT90PWM3B |
Особенности AT90PWM3B-16MU
• Высокая эффективность, микроконтроллер Atmel® AVR® низкой мощности 8-разрядный
• Предварительная архитектура RISC
– 129 сильных инструкций - большинств одиночное исполнение такта
– 32 x 8 общецелевых работая регистра
– Полностью статическая деятельность
– До 1 MIPS объема в MHz
– множитель цикла На-обломока 2
• Данные и слаболетучая память программы
– байты 8K проблескивают памяти программы В-системы Programmable
• Выносливость: 10 000 напишите/циклы стирания
– Опционный раздел кода ботинка с независимыми битами замка
• В-система программируя программой ботинка На-обломока
• Истинный Чтени-Пока-напишите деятельность
– 512 байта В-системы Programmable EEPROM
• Выносливость: 100 000 напишите/циклы стирания
– 512 байта внутреннее SRAM
– Программируя замок для внезапной программы и безопасности данных EEPROM
• На обломоке отлаживайте интерфейс (debugWIRE)
• Периферийные особенности
– 2 или 3 12 сдержанный PSC быстрого хода (регуляторы этапа силы) с повышением разрешения 4 битов
• Не перекрывая перевернутое PWM вывело наружу штыри с гибким временем вхолостую
• Переменный круг обязаностей и частота PWM
• Одновременное обновление всех регистров PWM
• Автомобиль останавливает функцию для управляемой событием вставки PFC
• Ширина шага меньше чем 25 Hz на 150 КГц частоты выхода
• PSC2 с 4 штырями выхода и матрицами выхода
– Один 8-разрядные общецелевые таймер/счетчик с отдельным Prescaler и режимом захвата
– Один шестнадцатиразрядные общецелевые таймер/счетчик с отдельным Prescaler, сравнивают режим и режим захвата
– Programmable серийное USART
• Стандартный режим UART
• 16/17 режимов бита бифазных для связей DALI
– Последовательный интерфейс мастера/раба SPI
– 10 бит ADC
• До 11 одиночный законченный канал и 2 полностью дифференциальных пары канала ADC
• Programmable увеличение (5x, 10x, 20x, 40x на дифференциальных каналах)
• Внутреннее напряжение тока ссылки
– 10 бит DAC
– Сетноой-аналогов компаратор 2 или 3 с Резистор-массивом для того чтобы отрегулировать напряжение тока сравнения
– 4 внешних прерывания
– Programmable таймер сторожевого пса с отдельным генератором На-обломока
• Особенные особенности микроконтроллера
– Низкая мощность бездельничает, уменьшение шума, и режимы силы вниз
– Браун силы дальше переустановленный и Programmable из обнаружения
– Массив флага в Бит-programmable космосе I/O (4 байта)
Применения AT90PWM3B-16MU
Эта документация содержит простые примеры кода которые кратко показывают как использовать различные части прибора. Эти примеры кода высказывают предположение о том, что заглавная часть файла части специфическая включены перед компиляцией. Отдавайте себе отчет что не все поставщики C-компилятора включают сдержанные определения в заглавных частях файла и прервать регуляцию в c зависит компилятора. Пожалуйста подтвердите с документацией C-компилятора для получения более подробной информации.
Классификации экологических & экспорта AT90PWM3B-16MU
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
