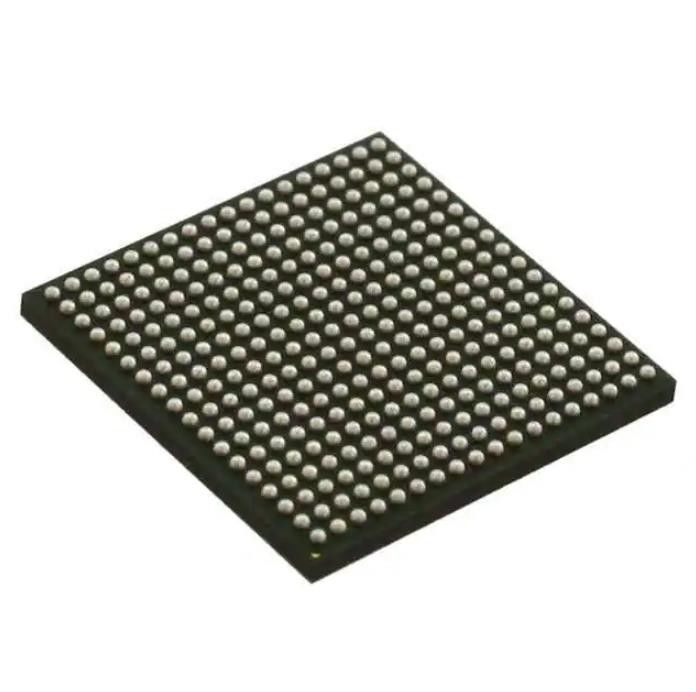

AM3352BZCZD80 Электронный IC откалывает IC Mpu Sitara 800MHZ 324NFBGA
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AM3352BZCZD80 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Mfr: | Texas Instruments | Серия: | Sitara™ |
|---|---|---|---|
| Пакет: | Поднос | Состояние продукта: | Активный |
| Процессор ядра: | ARM® Cortex®-A8 | Номер ядров/ширины автобуса: | 1 ядр, трицатидвухразрядное |
| Скорость: | 800MHz | Co-Processors/DSP: | Мультимедиа; НЕОН™ SIMD |
| Высокий свет: | AM3352BZCZD80,IC Mpu Sitara 800 МГц,Mpu Sitara 800 МГц 324NFBGA |
||
Характер продукции
AM3352BZCZD80 Беспроводной радиочастотный модуль Ic Mpu Sitara 800 МГц 324nfbga
Микропроцессор ARM® Cortex®-A8 IC Sitara™ 1 ядро, 32-бит, 800 МГц, 324-NFBGA (15x15)
Технические характеристики AM3352BZCZD80
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микропроцессоры | |
| производитель | Инструменты Техаса |
| Ряд | Ситара™ |
| Упаковка | Поднос |
| Статус продукта | Активный |
| Основной процессор | ARM® Cortex®-A8 |
| Количество ядер/ширина шины | 1 ядро, 32-разрядная версия |
| Скорость | 800 МГц |
| Сопроцессоры/DSP | Мультимедиа;НЕОН™ SIMD |
| Контроллеры оперативной памяти | ЛПДДР, ДДР2, ДДР3, ДДР3Л |
| Ускорение графики | Да |
| Контроллеры дисплея и интерфейса | ЖК-дисплей, сенсорный экран |
| Ethernet | 10/100/1000 Мбит/с (2) |
| САТА | - |
| USB | USB 2.0 + физический (2) |
| Напряжение — ввод/вывод | 1,8 В, 3,3 В |
| Рабочая Температура | -40°C ~ 90°C (ТДж) |
| Функции безопасности | Криптография, Генератор случайных чисел |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 324-ЛФБГА |
| Пакет устройств поставщика | 324-НФБГА (15х15) |
| Дополнительные интерфейсы | CAN, I²C, McASP, McSPI, MMC/SD/SDIO, UART |
| Базовый номер продукта | АМ3352 |
ОсобенностиAM3352BZCZD80
• Процессор Sitara™ ARM® Cortex® -A8 32‑разрядный RISC с тактовой частотой до 1 ГГц
– SIMD-сопроцессор NEON™
– 32 КБ инструкций L1 и 32 КБ кэш-памяти данных с обнаружением одиночных ошибок (четность)
– 256 КБ кэш-памяти L2 с кодом исправления ошибок (ECC)
– 176 КБ встроенного загрузочного ПЗУ
- 64 КБ выделенной оперативной памяти
– Эмуляция и отладка – JTAG
– Контроллер прерываний (до 128 запросов на прерывание)
• Встроенная память (общая ОЗУ L3)
– 64 КБ оперативной памяти встроенного контроллера памяти общего назначения (OCMC)
- Доступно для всех мастеров
- Поддерживает удержание для быстрого пробуждения
• Интерфейсы внешней памяти (EMIF)
– Контроллер mDDR(LPDDR), DDR2, DDR3, DDR3L:
– mDDR: тактовая частота 200 МГц (скорость передачи данных 400 МГц)
– DDR2: тактовая частота 266 МГц (скорость передачи данных 532 МГц)
– DDR3: тактовая частота 400 МГц (скорость передачи данных 800 МГц)
– DDR3L: тактовая частота 400 МГц (скорость передачи данных 800 МГц)
– 16-битная шина данных
– 1 ГБ общего адресуемого пространства
– Поддерживает одну конфигурацию устройства памяти x16 или две конфигурации памяти x8
– Контроллер памяти общего назначения (GPMC)
– Гибкий 8-битный и 16-битный асинхронный интерфейс памяти с возможностью выбора до семи микросхем (NAND, NOR, Muxed-NOR, SRAM)
– Использует код BCH для поддержки 4-, 8- или 16-битного ECC
– Использует код Хэмминга для поддержки 1-битного ECC
– Модуль обнаружения ошибок (ELM)
– Используется в сочетании с GPMC для обнаружения адресов ошибок данных из синдромных полиномов, сгенерированных с использованием алгоритма BCH.
– Поддерживает 4-, 8- и 16-битное определение местоположения ошибки блока размером 512 байт на основе алгоритмов BCH.
• Программируемая подсистема блока реального времени и подсистема промышленной связи (PRU-ICSS)
– Поддерживает такие протоколы, как EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™ и др.
– Два программируемых блока реального времени (PRU)
– 32-битный RISC-процессор загрузки/сохранения, способный работать на частоте 200 МГц
– 8 КБ ОЗУ для инструкций с обнаружением одиночных ошибок (четность)
– 8 КБ ОЗУ данных с обнаружением одиночных ошибок (четность)
– Однотактный 32-битный умножитель с 64-битным аккумулятором
- Усовершенствованный модуль GPIO обеспечивает поддержку ShiftIn/Out и параллельную фиксацию внешнего сигнала
– 12 КБ общей оперативной памяти с обнаружением одиночных ошибок (четность)
– Три 120-байтовых банка регистров, доступных каждому PRU
– Контроллер прерываний (INTC) для обработки событий системного ввода
– Локальная шина межсоединений для подключения внутренних и внешних мастеров к ресурсам внутри PRU-ICSS.
– Периферийные устройства внутри PRU-ICSS:
– Один порт UART с контактами управления потоком, поддерживает до 12 Мбит/с
– Один модуль расширенного захвата (eCAP)
– Два порта Ethernet MII, поддерживающие промышленный Ethernet, например EtherCAT
– Один порт MDIO
• Модуль управления питанием, сбросом и часами (PRCM)
– Управляет входом и выходом из режимов ожидания и глубокого сна
– Отвечает за последовательность сна, последовательность выключения Power Domain, последовательность пробуждения и последовательность включения Power Domain
– Часы
– Встроенный высокочастотный генератор с частотой от 15 до 35 МГц, используемый для генерации эталонного тактового сигнала для различных системных и периферийных тактовых импульсов.
– Поддерживает управление включением и отключением отдельных часов для подсистем и периферийных устройств, что способствует снижению энергопотребления.
– Пять ADPLL для генерации системных часов (подсистема MPU, интерфейс DDR, USB и периферийные устройства [MMC и SD, UART, SPI, I 2C], L3, L4, Ethernet, GFX [SGX530], LCD Pixel Clock)
ПриложенияизAM3352BZCZD80
• Игровая периферия
• Домашняя и промышленная автоматизация
• Потребительские медицинские приборы
• Принтеры
• Интеллектуальные системы взимания платы за проезд
• Подключенные торговые автоматы
• Весы
• Образовательные консоли
• Современные игрушки
Экологические и экспортные классификацииAM3352BZCZD80
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 5А992С |
| ХТСУС | 8542.31.0001 |
