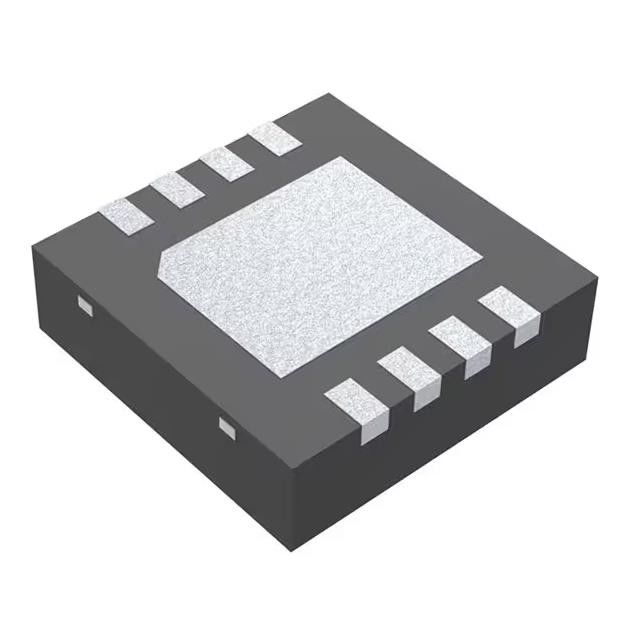

Регулятор IC 8-WSON ICs DC-DC переключателя мощности LM5085SDX/NOPB (3x3)
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM5085SDX/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Участки выхода: | 1 |
|---|---|---|---|
| Напряжение тока - поставка (Vcc/Vdd): | 4.5V | 75V | Частота - переключение: | До 1MHz |
| Круг обязаностей: | 100% | Одновременный выпрямитель тока: | Никакой |
| Синхронизация часов: | Никакой | Рабочая температура: | -40°C | 125°C (TJ) |
Характер продукции
LM5085SDX/NOPB ИС переключателя питания ИС контроллера постоянного тока 8-WSON (3x3)
Понижающий регулятор с положительным выходом Понижающий DC-DC контроллер IC 8-WSON (3x3)
Технические характеристики LM5085SDX/НОПБ
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Управление питанием (PMIC) | |
| Коммутационные контроллеры постоянного тока постоянного тока | |
| производитель | Инструменты Техаса |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Активный |
| Тип выхода | Драйвер транзистора |
| Функция | Шаг вниз |
| Выходная конфигурация | Положительный |
| Топология | Бак |
| Количество выходов | 1 |
| Выходные фазы | 1 |
| Напряжение питания (Vcc/Vdd) | 4,5 В ~ 75 В |
| Частота - переключение | до 1МГц |
| Рабочий цикл (макс.) | 100% |
| Синхронный выпрямитель | Нет |
| Синхронизация часов | Нет |
| Последовательные интерфейсы | - |
| Особенности управления | Ограничение тока, включение, контроль времени |
| Рабочая Температура | -40°C ~ 125°C (ТДж) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | 8-WFDFN Открытая площадка |
| Пакет устройств поставщика | 8-ВСОН (3х3) |
| Базовый номер продукта | LM5085 |
ФункцииизLM5085SDX/НОПБ
• LM5085-Q1 — продукт автомобильного класса, отвечающий требованиям AEC-Q100 класса 1 (рабочая температура перехода от –40°C до 125°C).
• Широкий диапазон входного напряжения от 4,5 до 75 В
• Регулируемый предел тока с помощью RDS(ON) или резистора измерения тока
• Программируемая частота переключения до 1 МГц
• Компенсация контура не требуется
• Сверхбыстрая переходная характеристика
• Почти постоянная рабочая частота при колебаниях сети и нагрузки
• Регулируемое выходное напряжение от 1,25 В
• Точность обратной связи ±2 %
• Возможность работы при 100% рабочем цикле
• Внутренний таймер плавного пуска
• Встроенный высоковольтный регулятор смещения
• Термическое отключение
• Упаковка:
– ХВССОП-8
– ВССОП-8
– ВСОН-8
ПриложенияизLM5085SDX/НОПБ
• Автомобильная информационно-развлекательная система
• Зарядные устройства для аккумуляторов/суперконденсаторов
• Драйверы светодиодов
Экологические и экспортные классификацииизLM5085SDX/НОПБ
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
