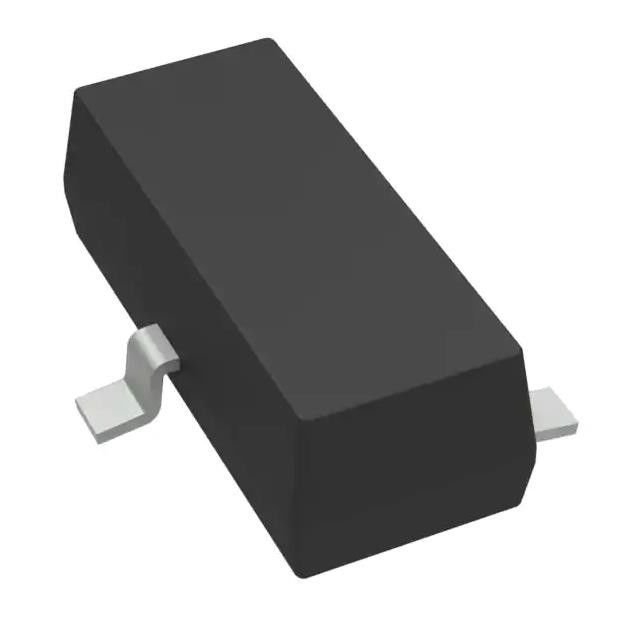

Ссылка IC SOT23-3 15mA 1.24V 6VV напряжения тока шунта TLV431BIDBZR
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TLV431BIDBZR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Напряжение тока - выход (минута/зафиксированный): | 1.24V | Напряжение тока - выход (Макс): | 6 v |
|---|---|---|---|
| Текущий объем производства: | 15 мам | Толерантность: | ± 0,5% |
| Настоящий - катод: | µA 100 | Операционная температура: | -40 °C ~ 85 °C (TA) |
| Высокий свет: | TLV431BIDBZR,ссылка IC напряжения тока шунта 15mA,ссылка IC напряжения тока шунта 1.24V |
||
Характер продукции
TLV431BIDBZR IC VREF SHUNT ADJ 0,5% SOT23-3 15 мА 1,24 В 6 ВВ
Регулируемый 1.24V 6 VV ± 0,5% 15 mA SOT-23-3
Спецификации CC1206JRNPO9BN391
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Справочное напряжение | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип ссылки | Шант |
| Тип выхода | Регулируемый |
| Напряжение - выход (мин/фиксированное) | 1.24В |
| Напряжение - выход (макс.) | 6 В |
| Ток - выход | 15 мА |
| Толерантность | ±00,5% |
| Коэффициент температуры | - |
| Шум - от 0,1 до 10 Гц | - |
| Шум - от 10 Гц до 10 кГц | - |
| Напряжение - вход | - |
| Текущее - поставка | - |
| Ток - катод | 100 μA |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Пакет изделий поставщика | SOT-23-3 |
| Номер базовой продукции | TLV431 |
ОсобенностиизCC1206JRNPO9BN391
• Работа на низком напряжении, VREF = 1,24 В
• Регулируемое выходное напряжение, VO = VREF до 6 В
• Толерантность на 25°С
0,5% для TLV431B
️ 1% для TLV431A
¢ 1,5% для TLV431
• Типичное изменение температуры
4 мВ (от 0°C до 70°C)
6 мВ (от 40°C до 85°C)
11 мВ (от 40°C до 125°C)
• Низкий операционный катодный ток, 80 мкА
• 0,25-Ω Типичная выходная импеданс
• Ультра-маленький пакет SC-70 предлагает на 40% меньший след, чем SOT-23-3
• См. TLVH431 и TLVH432 для:
️ Более широкие VKA (1,24 V - 18 V) и IK (80 mA)
Дополнительный пакет SOT-89
¢ Многочисленные пинауты для пакетов SOT-23-3 и SOT-89
• О продуктах, соответствующих MIL-PRF-38535,
Все параметры испытываются, если не указано иное.
Обработка не обязательно включает проверку всех параметров.
ЗаявленияизCC1206JRNPO9BN391
• Регулируемое регулирование напряжения и тока
• Вторичное регулирование в SMPS с обратным движением
• Замена Зенера
• Мониторинг напряжения
• Сравнитель с интегрированной ссылкой
Классификация экологических и экспортных товаровизCC1206JRNPO9BN391
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
