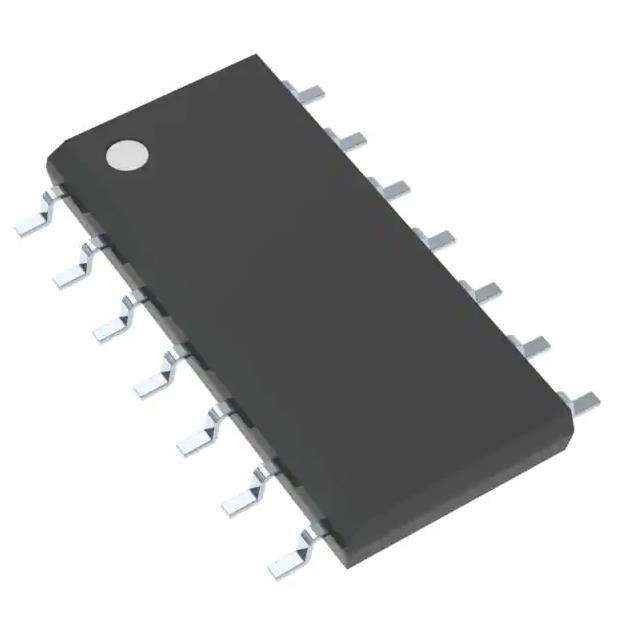

TL2843BDR Ключи питания REG CTRLR MULT TOP 14SOIC До 500 кГц
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TL2843BDR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Участки выхода: | 1 |
|---|---|---|---|
| Напряжение тока - поставка (Vcc/Vdd): | 7.6V | 30V | Частота - переключение: | До 500 кГц |
| Круг обязаностей (Макс): | 96% | Операционная температура: | -40 °C ~ 85 °C (TA) |
| Выходная конфигурация: | Позитв | Топология: | Поддержка, Flyback, вперед |
Характер продукции
TL2843BDR Ключи питания REG CTRLR MULT TOP 14SOIC До 500 кГц
Ускорение, обратный полет, передний регулятор положительного выхода Step-Up, Step-Up/Step-Down DC-DC контроллер IC 14-SOIC
Спецификации LM94022BIMGX/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Контроллеры переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип выхода | Драйвер транзистора |
| Функция | Шаг вверх, шаг вверх/шаг вниз |
| Конфигурация вывода | Положительно |
| Топология | Подъем, обратный ход, вперед |
| Количество выходов | 1 |
| Фазы выпуска | 1 |
| Напряжение - питание (Vcc/Vdd) | 7.6V ~ 30V |
| Частота - переключение | До 500 кГц |
| Рабочий цикл (макс.) | 96% |
| Синхронный выпрямитель | Нет, нет. |
| Синхронизация часов | Нет, нет. |
| Серийные интерфейсы | - |
| Особенности управления | Контроль частоты |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 14-SOIC (0,154", 3,90 мм в ширину) |
| Пакет изделий поставщика | 14-SOIC |
| Номер базовой продукции | TL2843 |
ОсобенностиизLM94022BIMGX/NOPB
• Низкий пусковой ток (< 0,5 мА)
• Ограниченный ток разряда осциллятора
• Работа в текущем режиме до 500 кГц
• Автоматическая компенсация за передачу данных
• Замыкание PWM для цикла по циклу тока
Ограничение
• Внутреннее подстрижение ссылки с
Запрет на низкое напряжение
• Выходное низкое напряжение тотемного полюса высокого тока
Локаут с гистерезом
• Супрессия двойного пульса
ОписаниеизLM94022BIMGX/NOPB
Серии TL284xB и TL384xB совместимы со стандартными TL284x и TL384x с следующими
Начальный ток определяется как 0,5 мА (макс), а ток разряда осциллятора -
Кроме того, при условии блокировки низкого напряжения выход имеет максимальную
Напряжение насыщения 1,2 В при погружении 10 мА (VCC = 5 В).
Классификация экологических и экспортных товаровизLM94022BIMGX/NOPB
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
