ADL5380ACPZ-R7 Беспроводной радиочастотный модуль Demod Ic 400 МГц-6 ГГц 24lfcsp
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ADL5380ACPZ-R7 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Функция: | Демодулятор |
|---|---|---|---|
| Частота LO: | 400MHz | 6GHz | Частота RF: | 400MHz | 6GHz |
| P1dB: | 11.6dBm | Увеличение: | 6.9dB |
| Диаграмма шума: | 10.9dB | Питание током: | 245 мам |
Характер продукции
ADL5380ACPZ-R7 Беспроводной радиочастотный модуль Demod Ic 400 МГц-6 ГГц 24lfcsp
ИС радиочастотного демодулятора 400 МГц ~ 6 ГГц 24-WFQFN Открытая площадка, CSP
Технические характеристики АДЛ5380АКПЗ-Р7
| ТИП | ОПИСАНИЕ |
| Категория | РЧ и беспроводная связь |
| ВЧ демодуляторы | |
| производитель | Аналоговые устройства Inc. |
| Ряд | - |
| Упаковка | Лента и катушка (TR) |
| Разрезать ленту (CT) | |
| Digi-Reel® | |
| Статус продукта | Активный |
| Функция | Демодулятор |
| Частота гетеродина | 400 МГц ~ 6 ГГц |
| РЧ частота | 400 МГц ~ 6 ГГц |
| P1дБ | 11,6 дБм |
| Прирост | 6,9 дБ |
| Коэффициент шума | 10,9 дБ |
| Текущий - Поставка | 245 мА |
| Напряжение - питание | 4,75 В ~ 5,25 В |
| Тип крепления | Поверхностное крепление |

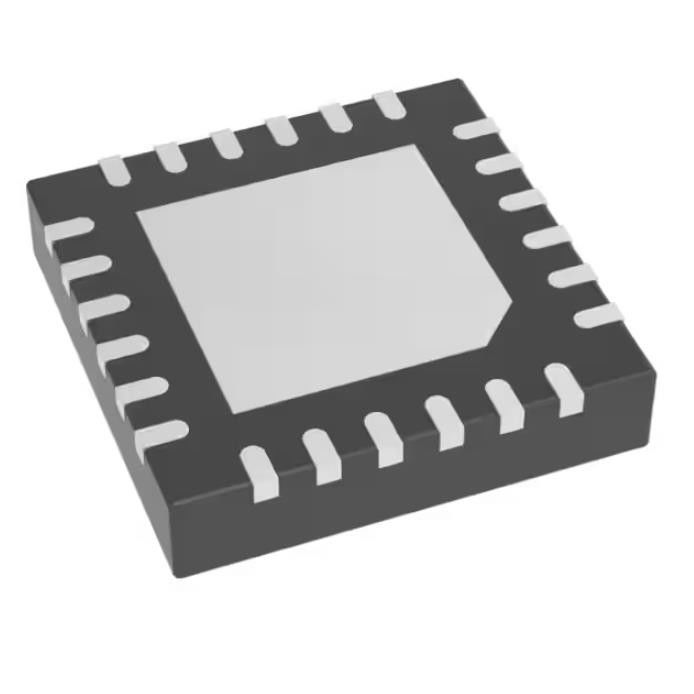

| Пакет/кейс | 24-WFQFN Наружная прокладка, CSP |
| Пакет устройств поставщика | 24-ЛФЦСП (4х4) |
| Базовый номер продукта | АДЛ5380 |
ОсобенностиАДЛ5380АКПЗ-Р7
Рабочая частота ВЧ и гетеродина: от 400 МГц до 6 ГГц Вход IP3
30 дБм на частоте 900 МГц
28 дБм на частоте 1900 МГц
Вход IP2: >65 дБм при 900 МГц
Вход P1dB (IP1dB): 11,6 дБм при 900 МГц
Коэффициент шума (NF)
10,9 дБ на частоте 900 МГц
11,7 дБ на частоте 1900 МГц
Усиление преобразования напряжения: ~7 дБ
Точность квадратурной демодуляции на частоте 900 МГц
Точность фазы: ~0,2°
Амплитудный баланс: ~0,07 дБ
Полоса демодуляции: ~390 МГц
I/Q-привод основной полосы частот: 2 В пик-пик на 200 Ом
Одиночный источник питания 5 В
ПриложенияизАДЛ5380АКПЗ-Р7
Сотовая связь W-CDMA/GSM/LTE
Микроволновые двухточечные (многоточечные) радиостанции
Широкополосная беспроводная связь и WiMAX
Экологические и экспортные классификацииАДЛ5380АКПЗ-Р7
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 5А991Б1 |
| ХТСУС | 8542.39.0001 |
