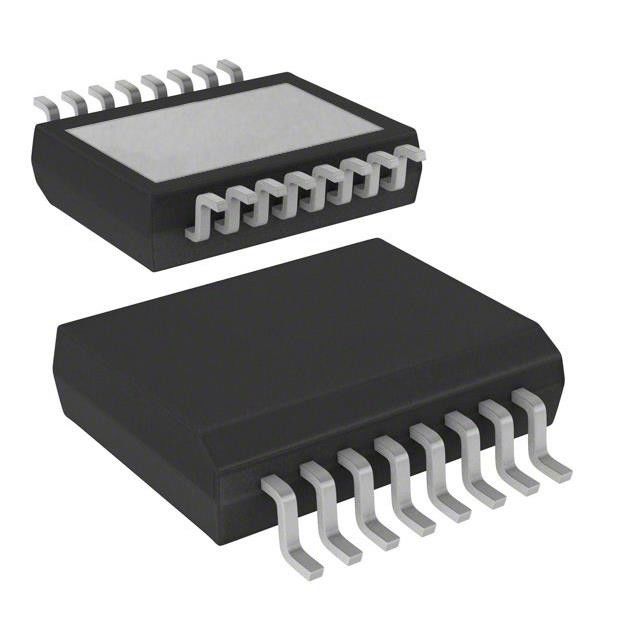

VND7030AJTR Переключатель питания/драйвер IC 1:1 N-Channel 40A PowerSSO-16
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | VND7030AJTR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество выходов: | 2 | Соотношение - Вход:Выход: | 1:1 |
|---|---|---|---|
| Выходная конфигурация: | Высокая сторона | Тип выхода: | N-канал |
| Интерфейс: | ВКЛЮЧЕНО-ВЫКЛЮЧЕНО | Напряжение - нагрузка: | 4V | 28V |
| Напряжение тока - поставка (Vcc/Vdd): | Не необходимый | Текущий объем производства (Макс): | 40А |
Характер продукции
VND7030AJTR переключатель питания / управляющий IC 1:1 N-канал 40A PowerSSO-16
IC PWR DRVR N-CHAN 1:1 PWRSSO16
СпецификацииVND7030AJTR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Коммутаторы распределения энергии, драйверы нагрузки | |
| Мфр | STMикроэлектроника |
| Серия | VIPowerTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип переключателя | Общая цель |
| Количество выходов | 2 |
| Соотношение - Вход:Выход | 1:1 |
| Конфигурация вывода | Высокая сторона |
| Тип выхода | N-канал |
| Интерфейс | Включение/выключение |
| напряжение - нагрузка | 4V ~ 28V |
| Напряжение - питание (Vcc/Vdd) | Не требуется |
| Ток - выход (макс.) | 40А |
| Rds включен (тип) | 31 мОм |
| Тип ввода | Неинвертирующие |
| Особенности | Автоматическое перезагрузка, флаг состояния |
| Защита от ошибок | Ограничение тока (фиксированное), открытое обнаружение нагрузки, превышение температуры, превышение напряжения, UVLO |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | PowerSSO-16 |
| Пакет / чемодан | 16-PowerLFSOP (0,154", 3,90 мм в ширину) |
| Номер базовой продукции | VND7030 |
ОсобенностиизVND7030AJTR
• Автомобильные специалисты
• Общие
- Двухканальный интеллектуальный драйвер высокой стороны с аналоговой обратной связью MultiSense
− Очень низкий резервный ток
- Совместима с выходами CMOS 3 и 5 В
• Диагностические функции MultiSense
− Многоплексная аналоговая обратная связь: ток нагрузки с высокоточным пропорциональным зеркалом тока, напряжение питания VCC и температура устройства TCHIP
− индикация перегрузки и короткого пути к земле (ограничение мощности)
− индикация теплового отключения
− обнаружение открытой нагрузки в состоянии "OFF"
− Выход короткий для обнаружения VCC
− Включить/отключить чувствительность
• Защита
− Выключение при низком напряжении
− Сверхо напряжение
− Ограничение нагрузки
− Самоограничение быстрых тепловых транзиторов
- Конфигурируемое отключение при чрезмерной температуре или ограничении мощности с выделенным кнопом для сброса ошибок
− Потеря земли и потеря VCC
− Батарея с обратным приводом с внешними компонентами
- Защита от электростатического разряда
• Общие
- Двухканальный интеллектуальный драйвер высокой стороны с аналоговой обратной связью MultiSense
− Очень низкий резервный ток
- Совместима с выходами CMOS 3 и 5 В
• Диагностические функции MultiSense
− Многоплексная аналоговая обратная связь: ток нагрузки с высокоточным пропорциональным зеркалом тока, напряжение питания VCC и температура устройства TCHIP
− индикация перегрузки и короткого пути к земле (ограничение мощности)
− индикация теплового отключения
− обнаружение открытой нагрузки в состоянии "OFF"
− Выход короткий для обнаружения VCC
− Включить/отключить чувствительность
• Защита
− Выключение при низком напряжении
− Сверхо напряжение
− Ограничение нагрузки
− Самоограничение быстрых тепловых транзиторов
- Конфигурируемое отключение при чрезмерной температуре или ограничении мощности с выделенным кнопом для сброса ошибок
− Потеря земли и потеря VCC
− Батарея с обратным приводом с внешними компонентами
- Защита от электростатического разряда
ЗаявленияизVND7030AJTR
• Все виды автомобильных резистивных, индуктивных и емкостных нагрузок
• Специально предназначены для автомобильных сигнальных ламп (до 2 x P21W или SAE1156 и R5W параллельные или LED задние комбинации)
Классификация экологических и экспортных товаровизVND7030AJTR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
