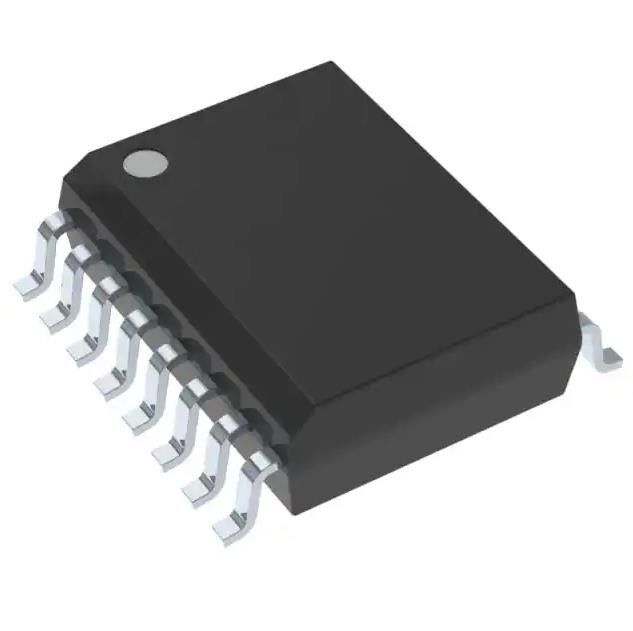

AMC1305L25DWR Изолированный модуль 16B 78K LVDS SERIAL 16-SOIC
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | AMC1305L25DWR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | AMC1305L25DWR | Количество каналов: | 1 |
|---|---|---|---|
| Разрешение (биты): | 16 b | Частота отсчетов (в секунду): | 78k |
| Напряжение тока - поставка: | 3V | 5.5V | Рабочая температура: | -40°C | 125°C |
| Пакет прибора поставщика: | 16-SOIC | Интерфейс данных: | LVDS - Сериал |
| Высокий свет: | AMC1305L25DWR,изолированный модуль 16B 78K,изолированный модуль LVDS 16B |
||
Характер продукции
AMC1305L25DWR Транзисторные выходные оптопары 16 b 78k LVDS - Serial 16-SOIC
Изолированный модуль 16 b 78k LVDS — серийный 16-SOIC
ОсобенностиАМС1305L25DWR
• Семейство совместимых по выводам, оптимизированных для измерения тока на основе шунтирующих резисторов:
– Диапазоны входного напряжения ±50 мВ или ±250 мВ
– Варианты цифрового интерфейса CMOS или LVDS
• Отличные характеристики постоянного тока, поддерживающие высокоточные измерения на системном уровне:
– Ошибка смещения: ±50 мкВ или ±150 мкВ (макс.)
– Дрейф смещения: 1,3 мкВ/°C (макс.)
– Ошибка усиления: ±0,3% (макс.)
– Дрейф коэффициента усиления: ±40 ppm/°C (макс.)
• Сертификаты безопасности:
– изоляция усиленная 7000-ВПК на
DIN VDE V 0884-11: 2017-01
– Изоляция 5000-VRMS в течение 1 минуты в соответствии с UL1577
– CAN/CSA №.5А-приемка компонентов
уведомление об обслуживании и оконечное оборудование IEC 62368-1
стандартный
• Устойчивость к переходным процессам: 15 кВ/мкс (мин.)
• Высокая устойчивость к электромагнитным полям
(см. примечания по применению SLLA181A)
• Внешний тактовый вход от 5 МГц до 20 МГц для
упрощенная синхронизация на уровне системы
• Полная спецификация по расширенному промышленному
диапазон температур
Атрибуты продуктаАМС1305L25DWR
|
производитель
|
Инструменты Техаса
|
|
Ряд
|
-
|
|
Продукт
|
АМС1305L25DWR
|
|
Тип
|
Изолированный модуль
|
|
Количество каналов
|
1
|
|
Разрешение (бит)
|
16 б
|
|
Частота дискретизации (в секунду)
|
78к
|
|
Интерфейс данных
|
LVDS — серийный
|
|
Источник питания
|
Аналоговый и цифровой
|
|
Напряжение - питание
|
3 В ~ 5,5 В
|
|
Рабочая Температура
|
-40°С ~ 125°С
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
16-SOIC (0,295 дюйма, ширина 7,50 мм)
|
|
Пакет устройств поставщика
|
16-СОИК
|
|
Базовый номер продукта
|
АМС1305
|
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
ПриложенияизАМС1305L25DWR
• Измерение тока на основе шунтирующего резистора в:
– Промышленные моторные приводы
– Фотоэлектрические инверторы
– Источники бесперебойного питания
• Изолированное измерение напряжения
