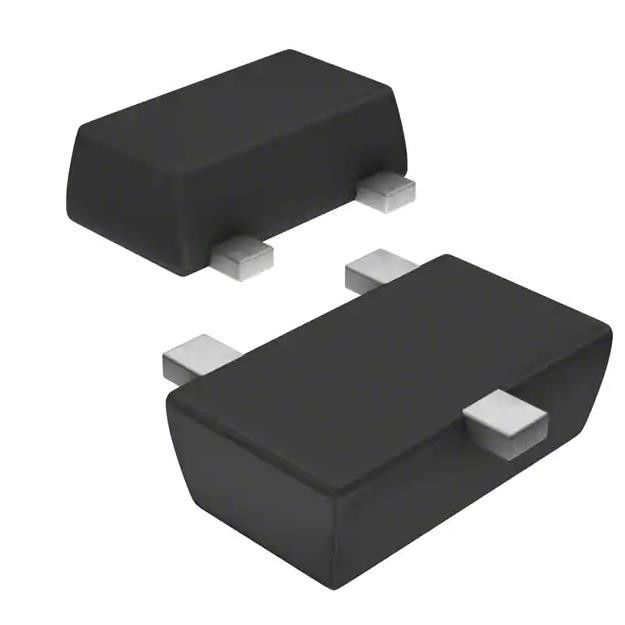

ZXMS6004FFTA IC PWR ДРАЙВЕР N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | ZXMS6004FFTA |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | ZXMS6004FFTA | Количество выходов: | 1 |
|---|---|---|---|
| Коэффициент - входной сигнал: Выход: | 1:1 | Напряжение тока - нагрузка: | 60V (Макс) |
| Напряжение тока - поставка (Vcc/Vdd): | 3.3V, 5V | Текущий объем производства (Макс): | 1.3A |
Характер продукции
ZXMS6004FFTA IC PWR ДРАЙВЕР N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Выключатель питания/драйвер 1:1 N-Channel 1.3A SOT-23F
ОсобенностиZXMS6004FFTA
Компактный пакет рассеивания высокой мощности
Низкий входной ток
Вход логического уровня (3,3 В и 5 В)
Защита от короткого замыкания с автоматическим перезапуском
Защита от перенапряжения (активный зажим)
Термическое отключение с автоматическим перезапуском
Защита от перегрузки по току
Защита входа (ESD)
Высокий номинальный постоянный ток
Полностью не содержит свинца и полностью соответствует требованиям RoHS (Примечания 1 и 2)
Без галогенов и сурьмы.«Зеленое» устройство (Примечание 3)
Технические характеристикиZXMS6004FFTA
|
Ряд
|
Автомобильная промышленность, AEC-Q101, INTELLIFET®
|
|
Продукт
|
ZXMS6004FFTA |
|
Тип переключателя
|
Общее назначение
|
|
Количество выходов
|
1
|
|
Отношение - Вход:Выход
|
1:1
|
|
Выходная конфигурация
|
Низкая сторона
|
|
Тип выхода
|
N-канал
|
|
Интерфейс
|
Вкл выкл
|
|
Напряжение - нагрузка
|
60 В (макс.)
|
|
Напряжение питания (Vcc/Vdd)
|
3,3 В, 5 В
|
|
Ток - выход (макс.)
|
1,3 А
|
|
RDS вкл. (тип.)
|
350мОм
|
|
Тип ввода
|
Неинвертирующий
|
|
Функции
|
Автоматический перезапуск
|
|
Защита от сбоев
|
Ограничение тока (фиксированное), перегрев, перенапряжение
|
|
Рабочая Температура
|
-40°C ~ 150°C (ТДж)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет устройств поставщика
|
СОТ-23Ф
|
|
Пакет/кейс
|
SOT-23-3 Плоские выводы
|
|
Базовый номер продукта
|
ZXMS6004
|
Экологические и экспортные классификации
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченно) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8541.29.0095 |
Применение ZXMS6004FFTA
Особенно подходит для нагрузок с высоким пусковым током, таких как
лампы и моторы
Все виды резистивных, индуктивных и емкостных нагрузок при переключении
Приложения
Переключатели питания, совместимые с мкС, для приложений 12 В и 24 В постоянного тока
Автомобильный рейтинг
Заменяет электромеханические реле и дискретные схемы
Возможности линейного режима – схема защиты с ограничением тока
предназначен для деактивации при низком VDS для минимизации мощности в состоянии
рассеивание.Таким образом, максимальный рабочий ток постоянного тока составляет
определяется теплоемкостью упаковки/картона
комбинацией, а не схемой защиты.Это не
поставить под угрозу способность продукта к самозащите при низком VDS.
