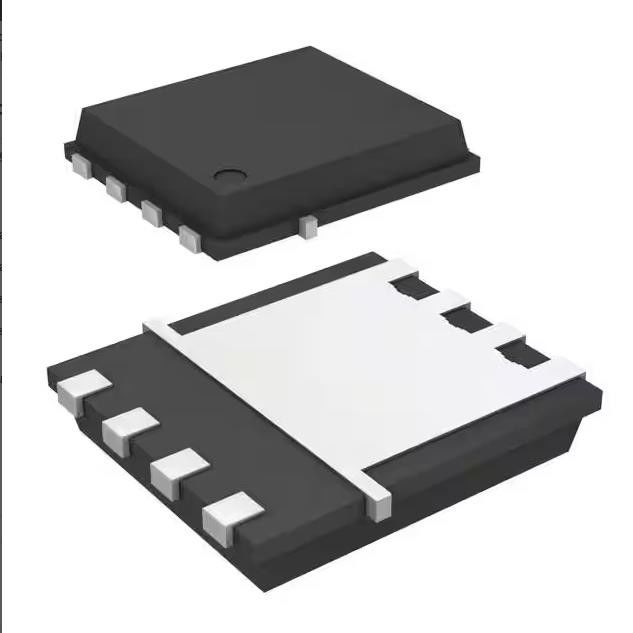

TPH2R306NH1, держатель выдвижения N-канала 60 v 136A 800mW 170W 8-SOP LQ поверхностный
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | TPH2R306NH1, LQ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | TPH2R306NH1, LQ | Тип FET: | N-канал |
|---|---|---|---|
| Стеките к напряжению тока источника (Vdss): | 60 v | Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше): | 6.5V, 10V |
| Id Vgs (th) (Макс) @: | 4V @ 1mA | Vgs (Макс): | ±20V |
Характер продукции
TPH2R306NH1, держатель выдвижения N-канала 60 v 136A 800mW 170W 8-SOP LQ поверхностный
N-канал 60 v 136A (Tc) 800mW (животики), (Tc) поверхностное выдвижение держателя 170W 8-SOP (5x5.75)
Особенности TPH2R306NH1, LQ
Тип N-канал FET
MOSFET технологии (металлическая окись)
Стеките к напряжению тока источника (Vdss) 60 v
Настоящий - непрерывный сток (id) @ 25°C 136A (Tc)
Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше) 6.5V, 10V
Rds на (Макс) @ id, Vgs 2.3mOhm @ 50A, 10V
Id 4V @ 1mA Vgs (th) (Макс) @
Обязанность ворот (Qg) (Макс) @ Vgs 72 nC @ 10 v
Vgs (Макс) ±20V
Входная емкость (Ciss) (Макс) @ Vds 6100 pF @ 30 v
Диссипация силы (Макс) 800mW (животики), 170W (Tc)
Спецификации TPH2R306NH1, LQ
|
Mfr
|
Полупроводник и хранение Тошиба
|
|
Серия
|
U-MOSVIII-H
|
|
Продукт
|
TPH2R306NH1, LQ
|
|
Тип FET
|
N-канал
|
| Пакет | Лента & вьюрок |
|
Технология
|
MOSFET (металлическая окись)
|
|
Стеките к напряжению тока источника (Vdss)
|
60 v
|
|
Настоящий - непрерывный сток (id) @ 25°C
|
136A (Tc)
|
|
Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше)
|
6.5V, 10V
|
|
Rds на (Макс) @ id, Vgs
|
2.3mOhm @ 50A, 10V
|
|
Id Vgs (th) (Макс) @
|
4V @ 1mA
|
|
Обязанность ворот (Qg) (Макс) @ Vgs
|
72 nC @ 10 v
|
|
Vgs (Макс)
|
±20V
|
|
Входная емкость (Ciss) (Макс) @ Vds
|
6100 pF @ 30 v
|
|
Особенность FET
|
-
|
|
Диссипация силы (Макс)
|
800mW (животики), 170W (Tc)
|
|
Рабочая температура
|
150°C
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет прибора поставщика
|
Выдвижение 8-SOP (5x5.75)
|
|
Пакет/случай
|
8-PowerTDFN
|
Классификации экологических & экспорта
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
