I/O 64LQFP 51 ICs MCU 32BIT 384KB переключателя мощности STM32F103RDT6 ВНЕЗАПНЫЙ
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | STM32F103RDT6 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | STM32F103RDT6 | Размер ядра: | трицатидвухразрядное Одно-ядр |
|---|---|---|---|
| Скорость: | 72KHz | Номер I/O: | 51 |
| Размер RAM: | 64K x 8 | Напряжение тока - поставка (Vcc/Vdd): | 2V | 3.6V |
| Преобразователи данных A/D: | 16x12b; D/A 2x12b | Рабочая температура: | -40°C | 85°C (ЖИВОТИКИ) |
Характер продукции

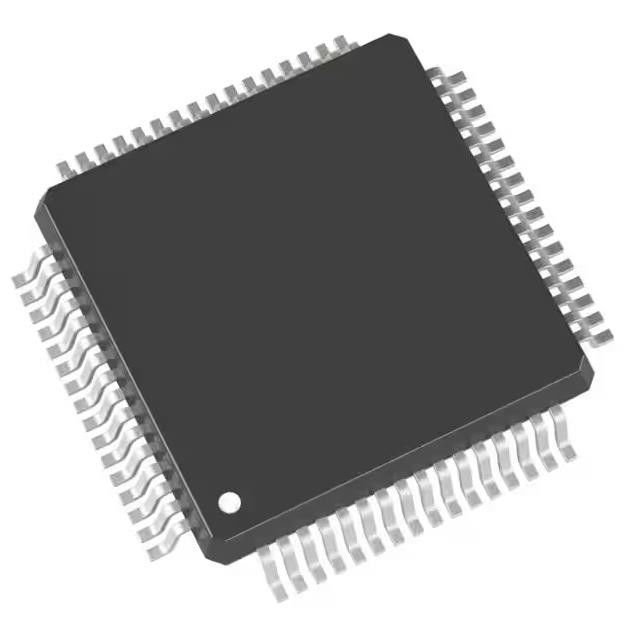

STM32F103RDT6 ИС переключателя питания MCU 32BIT 384KB FLASH 64LQFP I/O 51
ARM® Cortex®-M3 STM32F1 Микроконтроллер IC 32-разрядный одноядерный 24 МГц 256 КБ (256K x 8) FLASH 100-LQFP (14x14)
Техническое описание STM32F103xC/D/E с высокой плотностью следует читать вместе со справочным руководством STM32F10xxx.
Информацию о программировании, стирании и защите внутренней флэш-памяти см. в руководстве по программированию флэш-памяти STM32F10xxx.
ОсобенностиСТМ32Ф103РДТ6
• Ядро: 32-разрядный процессор Arm® Cortex®-M3.
– Максимальная частота 72 МГц, 1,25 DMIPS/МГц
(Dhrystone 2.1) производительность при нулевом доступе к памяти в состоянии ожидания
– Однотактное умножение и аппаратное деление
• Воспоминания
– от 256 до 512 Кбайт флэш-памяти
– до 64 Кбайт SRAM
– Гибкий контроллер статической памяти с 4 чипами
Выбирать.Поддерживает компактную флэш-память, SRAM,
Память PSRAM, NOR и NAND
– Параллельный ЖК-интерфейс, режимы 8080/6800
• Часы, сброс и управление питанием
– питание приложений от 2,0 до 3,6 В и входы/выходы
– POR, PDR и программируемый детектор напряжения (PVD)
– кварцевый генератор с частотой от 4 до 16 МГц
– Внутренний 8 МГц RC с заводской подстройкой
– Внутренний RC 40 кГц с калибровкой
– Генератор 32 кГц для RTC с калибровкой
• Малая мощность
- Режимы сна, остановки и ожидания
– Питание VBAT для RTC и резервных регистров
• 3 12-битных АЦП, 1 мкс (до 21 канала)
– Диапазон преобразования: от 0 до 3,6 В
– Тройная выборка и возможность хранения
- Датчик температуры
• 2 × 12-битных цифро-аналоговых преобразователя
Технические характеристикиСТМ32Ф103РДТ6
|
производитель
|
STMicroelectronics
|
|
Ряд
|
СТМ32Ф1
|
|
Продукт
|
СТМ32Ф103РДТ6
|
|
Основной процессор
|
ARM® Cortex®-M3
|
|
Размер ядра
|
32-разрядный одноядерный
|
|
Скорость
|
72 МГц
|
|
Связь
|
CANbus, I²C, ИК-порт, LINbus, SPI, UART/USART, USB
|
|
Периферийные устройства
|
DMA, управление двигателем PWM, PDR, POR, PVD, PWM, датчик температуры, WDT
|
|
Количество входов/выходов
|
51
|
|
Размер памяти программы
|
384 КБ (384 КБ x 8)
|
|
Тип программной памяти
|
ВСПЫШКА
|
|
Размер ЭСППЗУ
|
-
|
|
Размер оперативной памяти
|
64К х 8
|
|
Напряжение питания (Vcc/Vdd)
|
2В ~ 3,6В
|
|
Преобразователи данных
|
А/Д 16х12б;Д/А 2х12б
|
|
Тип генератора
|
Внутренний
|
|
Рабочая Температура
|
-40°C ~ 85°C (ТА)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
64-ЛКФП
|
|
Пакет устройств поставщика
|
64-LQFP (10x10)
|
|
Базовый номер продукта
|
СТМ32Ф103
|
Экологические и экспортные классификации
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | 3А991А2 |
| ХТСУС | 8542.31.0001 |
