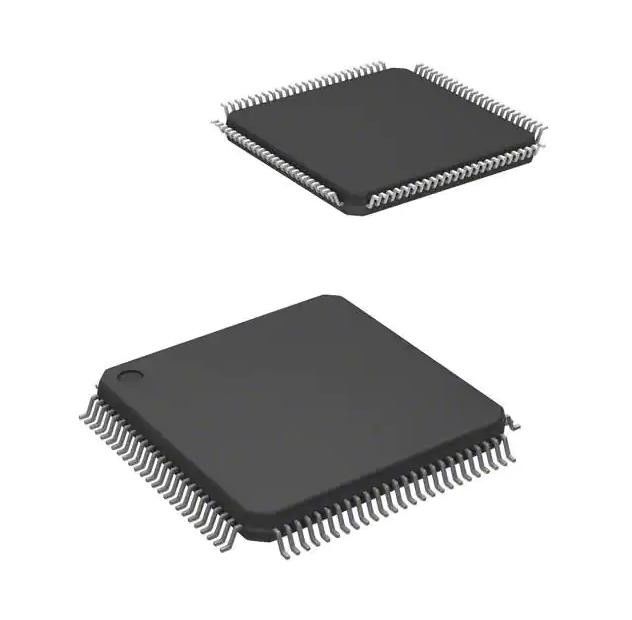

STM32F100VCT6B ИС переключателя питания MCU 32BIT 256KB FLASH 100LQFP 24K x 8
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | СТМ32Ф100ВКТ6Б |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | СТМ32Ф100ВКТ6Б | упаковка: | Поднос |
|---|---|---|---|
| Скорость: | 24MHz | Номер I/O: | 80 |
| Размер RAM: | 24K x 8 | Напряжение тока - поставка (Vcc/Vdd): | 2V | 3.6V |
| Тип генератора: | Внутренний | Рабочая температура: | -40°C | 85°C (ЖИВОТИКИ) |
Характер продукции
STM32F100VCT6B ИС переключателя питания MCU 32BIT 256KB FLASH 100LQFP 24K x 8
ARM® Cortex®-M3 STM32F1 Микроконтроллер IC 32-разрядный одноядерный 24 МГц 256 КБ (256K x 8) FLASH 100-LQFP (14x14)
ОсобенностиСТМ32Ф100ВКТ6Б
• Часы, сброс и управление питанием
– питание приложений от 2,0 до 3,6 В и входы/выходы
– POR, PDR и программируемое напряжение
детектор (PVD)
– кварцевый генератор с частотой от 4 до 24 МГц
– Внутренний 8 МГц RC с заводской подстройкой
– Внутренний 40 кГц RC
- PLL для тактовой частоты процессора
– Генератор 32 кГц для RTC с калибровкой
• Малая мощность
- Режимы сна, остановки и ожидания
– Питание VBAT для RTC и резервных регистров
• Последовательная проводная отладка (SWD) и JTAG I/F
• прямой доступ к памяти
– 12-канальный контроллер прямого доступа к памяти
– Поддерживаемые периферийные устройства: таймеры, АЦП, SPI,
я
2C, USART и DAC
• 1 × 12-битный аналого-цифровой преобразователь, 1,2 мкс (до 16 каналов)
– Диапазон преобразования: от 0 до 3,6 В
- Датчик температуры
• 2 × 12-битных цифро-аналоговых преобразователя
• До 112 быстрых портов ввода/вывода
– 51/80/112 входов/выходов, все отображаемые на 16
векторы внешних прерываний и почти все
5 V-толерантный
Технические характеристикиСТМ32Ф100ВКТ6Б
|
производитель
|
STMicroelectronics
|
|
Ряд
|
СТМ32Ф1
|
|
Продукт
|
СТМ32Ф100ВКТ6Б
|
|
Основной процессор
|
ARM® Cortex®-M3
|
|
Размер ядра
|
32-разрядный одноядерный
|
|
Скорость
|
24 МГц
|
|
Связь
|
I²C, ИК-порт, LINbus, SPI, UART/USART
|
|
Периферийные устройства
|
DMA, PDR, POR, PVD, PWM, датчик температуры, WDT
|
|
Количество входов/выходов
|
80
|
|
Размер памяти программы
|
256 КБ (256 КБ x 8)
|
|
Тип программной памяти
|
ВСПЫШКА
|
|
Размер ЭСППЗУ
|
-
|
|
Размер оперативной памяти
|
24К х 8
|
|
Напряжение питания (Vcc/Vdd)
|
2В ~ 3,6В
|
|
Преобразователи данных
|
А/Д 16х12б;Д/А 2х12б
|
|
Тип генератора
|
Внутренний
|
|
Рабочая Температура
|
-40°C ~ 85°C (ТА)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
100-LQFP
|
|
Пакет устройств поставщика
|
100-LQFP (14x14)
|
|
Базовый номер продукта
|
СТМ32Ф100
|
Экологические и экспортные классификации
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.31.0001 |
