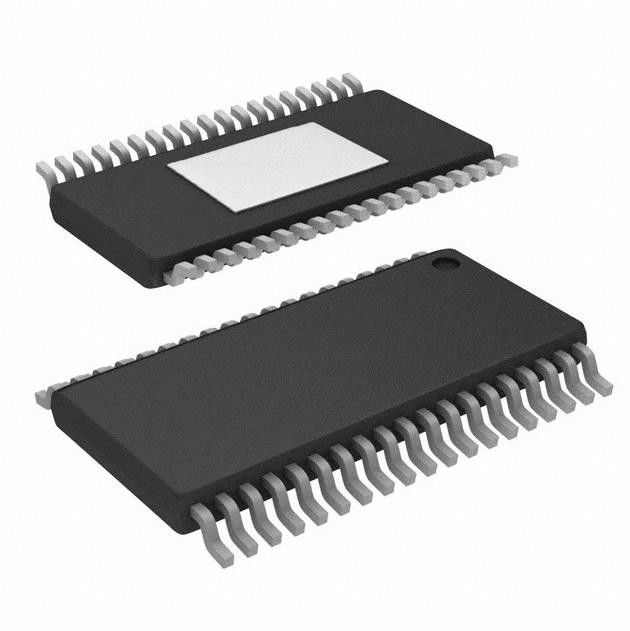

TLC6C5724QDAPRQ1 Драйвер светодиода беспроводного радиочастотного модуля 24 50 мА 38-HTSSOP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | TLC6C5724QDAPRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | TLC6C5724QDAPRQ1 | Внутренние переключатели: | Никакой |
|---|---|---|---|
| Количество выходов: | 24 | Напряжение тока - поставка (минута): | 3V |
| Напряжение тока - поставка (Макс): | 5.5V | Напряжение тока - выход: | 8V |
| Текущий объем производства/канал: | 50mA | Частота: | 4MHz, 8MHz |
Характер продукции
TLC6C5724QDAPRQ1Беспроводной радиочастотный модуль Драйвер светодиода 24 50 мА 38-HTSSOP
Усилитель на ИС 1-канальный (моно) класс AB 8-SOIC
Существуют автомобильные приложения для индикаторов и подсветки ЖК-дисплеев с локальным затемнением.Для этих приложений больше людей считают многоканальными
необходимы драйверы постоянного тока для светодиодов.Требование состоит в том, чтобы получить ту же интенсивность и цветовую температуру светодиодов.Для обеспечения безопасности на уровне системы необходимо, чтобы драйверы светодиодов могли обнаруживать неисправности.
ОсобенностиTLC6C5724QDAPRQ1
• AEC-Q100 сертифицирован для автомобильных приложений
– Температурный класс устройства 1: от –40°C до 125°C, TA
• 24 выходных канала постоянного тока
– Максимальный выходной ток 50 мА
– Максимальное выходное напряжение 8 В
– 3 группы выходов: OUTRn, OUTGn, OUTBn
• Регулировка выходного тока
– 7-битная точечная коррекция для каждого канала
- 8-битный контроль интенсивности для каждой группы
• Встроенный ШИМ-генератор оттенков серого
- ШИМ затемнение для каждого отдельного канала
- Регулируемый глобальный режим оттенков серого: 12-битный, 10-битный, 8-битный
• Защита и диагностика
- Обнаружение обрыва светодиода, обнаружение короткого замыкания светодиода, обнаружение короткого замыкания выхода на землю
– Обнаружение короткого замыкания на соседнем контакте
Предупреждение о перегреве, отключение при перегреве
– Обнаружение обрыва и короткого замыкания резистора IREF и
-Защита
– Переключатель инвертирования битов для обнаружения ошибок GCLK и
LOD_LSD Проверка ошибок регистра
– Самопроверка цепи LOD_LSD
Технические характеристикиTLC6C5724QDAPRQ1
|
производитель
|
Инструменты Техаса
|
|
Ряд
|
Автомобильная промышленность, AEC-Q100
|
|
Статус продукта
|
Активный
|
| Упаковка | Лента и катушка (TR) |
|
Тип
|
Линейный
|
|
Топология
|
-
|
|
Внутренний переключатель(и)
|
Нет
|
|
Количество выходов
|
24
|
|
Напряжение питания (мин.)
|
3В
|
|
Напряжение питания (макс.)
|
5,5 В
|
|
Напряжение - Выход
|
8В
|
|
Ток - выход/канал
|
50 мА
|
|
Частота
|
4 МГц, 8 МГц
|
|
Затемнение
|
ШИМ
|
|
Приложения
|
Автомобильный, Подсветка, Освещение
|
|
Рабочая Температура
|
-40°C ~ 125°C (ТА)
|
|
Тип крепления
|
Поверхностное крепление
|
|
Пакет/кейс
|
38-PowerTSSOP (0,240 дюйма, ширина 6,10 мм)
|
|
Пакет устройств поставщика
|
38-ХЦСОП
|
|
Базовый номер продукта
|
TLC6C5724
|
диапазон (−10 ̊
Экологические и экспортные классификации
что avck-
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Статус RoHS | Соответствует ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | EAR99 |
| ХТСУС | 8542.39.0001 |
ПРИМЕНЕНИЕTLC6C5724QDAPRQ1
• Автомобильный кластер
• Автомобильный дисплей с локальным затемнением
• Автомобильная лицевая панель
• Автомобильная панель управления HVAC
• Автомобильный дисплей центрального стека
• Автомобильный интерьер и окружающее RGB-освещение
• Автомобильное электронное переключение передач и переключатель передач
