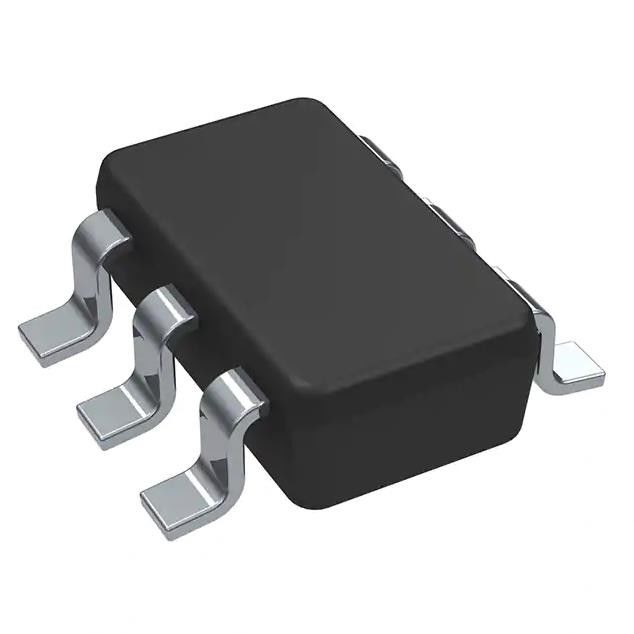

Водитель PMIC SOT-23-6 1.56mA 2.25V модуля SN6505BQDBVRQ1 беспроводной RF | 5.5V
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | SN6505BQDBVRQ1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Номер детали: | SN6505BQDBVRQ1 | Питание током: | 1.56mA |
|---|---|---|---|
| Напряжение тока - поставка: | 2.25V | 5.5V | Рабочая температура: | -40°C | 125°C (ЖИВОТИКИ) |
| Пакет/случай: | SOT-23-6 | Устанавливать тип: | Поверхностный держатель |
| Низкопробный номер продукта: | SN6505 | Серия: | Автомобильный, AEC-Q100 |
Характер продукции
Автомобильный водитель PMIC SOT-23-6 1.56mA 2.25V трансформатора SN6505BQDBVRQ1 | 5.5V
1/1 приемопередатчиков полное RS232 16-TSSOP
SN6505x-Q1 малошумное, пушпульный водитель трансформатора низко-EMI, специфически конструированный для небольшого форм-фактора, изолированные электропитания. Оно управляет низкопрофильным, трансформаторами с выведенной средней точкой обмотки от 2,25 v к электропитанию DC 5 v. Очень малошумный и EMI достигните управлением тарифа ряда напряжения тока переключателя выхода и через хронометрировать расширенного спектра (SSC). SN6505x-Q1 состоит из генератора следовать возбуждающим контуром ворот который подает комплементарные выходные сигналы управлять groundreferenced переключателями мощности N-канала.
Особенности SN6505BQDBVRQ1
• AEC-Q100 (ранг 1) квалифицированная для автомобильных применений
– Ранг 1 температуры прибора: – 40°C к +125°C, ЖИВОТИКАМ
• Функциональное Безопасност-способное
– Документация доступная помочь функциональному системному проектированию безопасности: SN6505A-Q1, SN6505B-Q1, SN6505D-Q1
• Пушпульный водитель для трансформаторов
• Широкий ряд ввода напряжения: 2,25 v до 5,5 v
• Высокий привод выхода: 1 a на поставке 5 v
• Низкое РОН 0,25 Ω максимального на поставке 4,5 v
• Уменьшенный проведенный и излученный EMI
• Хронометрировать расширенного спектра
• Варианты генератора точности внутренние: 160 КГц (SN6505A-Q1) и 420 КГц (SN6505B-Q1 и SN6505D-Q1)
• Синхронизация множественных приборов с внешним входным сигналом часов
• управление Ряд-тарифа
• 1,7 Настоящ-предел
• Низкое течение выключения: <1>
• Термальное выключение
• Небольшой пакет 6-Pin SOT23 (DBV)
• Мягк-начало позволило (SN6505A-Q1 и SN6505BQ1) уменьшить течение в-спешкы и инвалидов мягк-начала (SN6505D-Q1) для быстрого запуска
Спецификации SN6505BQDBVRQ1
|
Mfr
|
Texas Instruments
|
|
Серия
|
Автомобильный, AEC-Q100
|
|
Продукт
|
SN6505BQDBVRQ1
|
| Пакет | Лента & вьюрок (TR) |
|
Применения
|
Автомобильный, водитель трансформатора
|
|
Питание током
|
1.56mA
|
|
Напряжение тока - поставка
|
2.25V | 5.5V
|
|
Рабочая температура
|
-40°C | 125°C (ЖИВОТИКИ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
SOT-23-6
|
|
Пакет прибора поставщика
|
SOT-23-6
|
|
Низкопробный номер продукта
|
SN6505
|
ряд (̊ −10
Классификации экологических & экспорта
avck- wh
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 2 (1 год) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ПРИМЕНЕНИЯ SN6505BQDBVRQ1
– Изолированные электропитания для
– Управление инвертора и мотора тракции
– Конвертер DC/DC
– Система управления батареи (BMS)
– Бортовой заряжатель (OBC)
