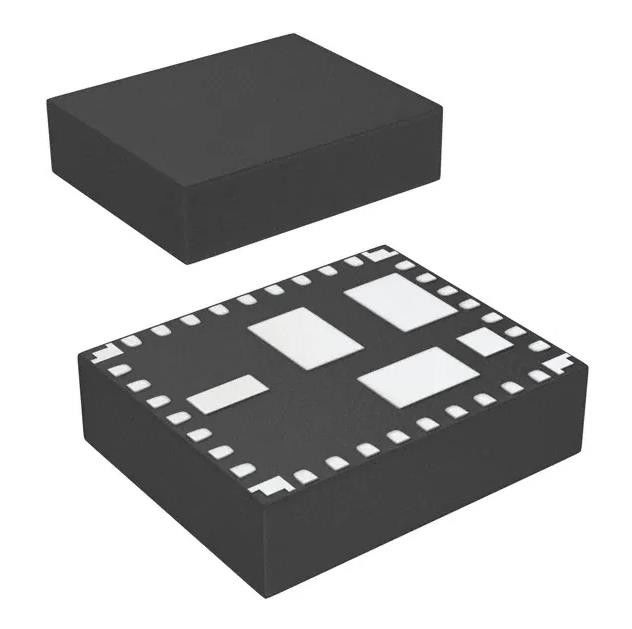

LMZ35003RKGR Не-изолировало политика конвертер 1 DC модуля вывел наружу 2,5 | 15V
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LMZ35003RKGR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Тип: | Не-изолированный модуль политика | Напряжение тока - входной сигнал (минута): | 7V |
|---|---|---|---|
| Напряжение тока - входной сигнал (Макс): | 50V | Напряжение тока - выход 1: | 2,5 | 15V |
| Размер/размер: | 0,43" l x 0,35" w x 0,11" h (11.0mm x 9.0mm x 2.8mm) | Пакет прибора поставщика: | 41-B1QFN (11x9) |
Характер продукции
LMZ35003RKGR Не-изолировало политика конвертер 1 DC модуля вывел наружу 2,5 | 15V
Не-изолированный конвертер 1 DC DC модуля политика вывел наружу 2,5 | 15V 2.5A 7V - входной сигнал 50V
Особенности LMZ35003RKGR
Полное интегрированное решение силы позволяет
Небольшой след ноги, дизайн низкопрофильного
• Широкий ряд ввода напряжения от 7 v к 50 v
• Выход регулируемый от 2,5 v к 15 v
• возможность пульсации 65-V
• Эффективности до 96%
• Регулируемая переключая частота
(300 КГц к 1 MHz)
• Синхронизирует к внешним часам
• Регулируемое Медленн-начало
• Напряжение тока выхода Sequencing и отслеживая
• Выход силы хороший
• Programmable замыкание недонапряжения (UVLO)
• Предохранение от перегрузок по току выхода
• Над предохранением от температуры
• запуск выхода Пре-смещения
• Температурная амплитуда рабочей температуры: – 40°C к 85°C
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Категория
|
Электропитания - держатель доски
Конвертеры DC DC
|
|
Mfr
|
Аппаратуры t
|
|
Серия
|
ПРОСТОЕ SWITCHER®
|
|
Состояние продукта
|
Активный
|
|
Тип
|
Не-изолированный модуль политика
|
|
Количество выходов
|
1
|
|
Напряжение тока - входной сигнал (минута)
|
7V
|
|
Напряжение тока - входной сигнал (Макс)
|
50V
|
|
Напряжение тока - выход 1
|
2,5 | 15V
|
|
Напряжение тока - выход 2
|
-
|
|
Напряжение тока - выход 3
|
-
|
|
Текущий объем производства (Макс)
|
2.5A
|
|
Применения
|
ITE (реклама)
|
|
Особенности
|
OCP, OTP, UVLO
|
|
Рабочая температура
|
-40°C | 85°C
|
|
Эффективность
|
93%
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|
Модуль 41-BQFN
|
|
Размер/размер
|
0,43" l x 0,35" w x 0,11" h (11.0mm x 9.0mm x 2.8mm)
|
|
Пакет прибора поставщика
|
41-B1QFN (11x9)
|
|
Особенности контроля
|
Позвольте, активный максимум
|
|
Низкопробный номер продукта
|
LMZ35003
|
| АТРИБУТ | ОПИСАНИЕ |
|---|---|
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 3 (168 часов) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
Описание LMZ35003RKGR
Модуль силы LMZ35003 легкое в использовании интегрированное решение силы которое совмещает 2.5-A
Конвертер DC/DC с защищаемым индуктором и passives в низкопрофильного, пакет QFN. Этот итог
решение силы позволяет только 5 внешним компонентам и исключает компенсацию петли
и процесс выбора части magnetics. Небольшое × 9 mm 11 mm × 2,8 mm, пакет QFN
легкий для того чтобы припаять на плату с печатным монтажом и позволяет компактному дизайну пункт--нагрузки с больше чем 90%
эффективность и превосходная возможность диссипации силы. LMZ35003 предлагает гибкость и featureset дискретного дизайна пункт--нагрузки и идеально для приводить широкий диапазон ICs и систем в действие. Предварительная технология упаковки позволяет крепкое и
надежное решение силы совместимое со стандартными методами установки и испытания QFN.
