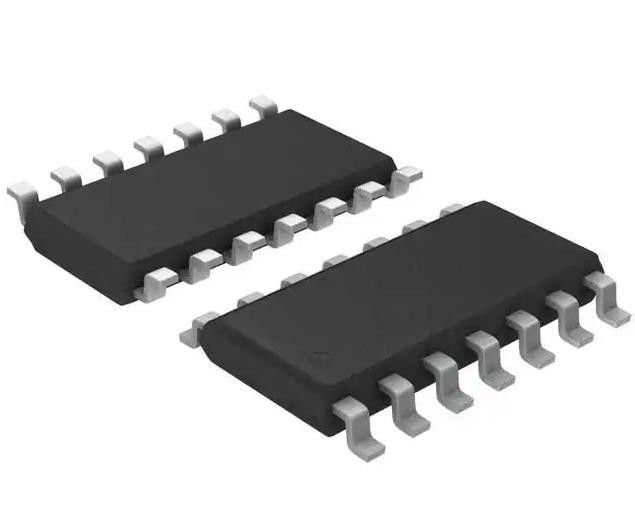

TC74HC02AF NOR Gate Integrated Circuit Chip Chiaps 4 канал 14-SOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TC74HC02AF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Статус продукта: | Не для новых моделей | Тип логики: | НИ ворота |
|---|---|---|---|
| Количество схем: | 4 | Количество входов: | 2 |
| Напряжение - питание: | 2V | 6V | Ток - тихий (макс.): | 1 µA |
| Ток - Выход высокий, низкий: | 5.2mA, 5.2mA | Уровень логики входного сигнала - низкий уровень: | 0,5 В ~ 1,8 В |
Характер продукции
TC74HC02AF Никакие ворота Чипы интегральных схем 4 канала 14-SOP
Спецификации TC74HC02AF
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Toshiba Semiconductor и хранилища |
| Серия | 74HC |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Не для новых моделей |
| Тип логики | Врата NOR |
| Количество схем | 4 |
| Количество входов | 2 |
| Особенности | - |
| Напряжение - питание | 2V ~ 6V |
| Ток - тихий (макс.) | 1 μA |
| Ток - Выход высокий, низкий | 5.2mA, 5.2mA |
| Уровень логики ввода - низкий | 0.5V ~ 1.8V |
| Уровень логики ввода - высокий | 1.5V ~ 4.2V |
| Максимальная задержка распространения @ V, Максимальная CL | 13ns @ 6V, 50pF |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 14-SOP |
| Пакет / чемодан | 14-SOIC (0,209", 5,30 мм в ширину) |
| Номер базовой продукции | 74HC02 |
Особенности TC74HC02AF
• Высокая скорость: tpd = 6 ns (типично) при VCC = 5 V
• Низкое рассеивание мощности: ICC = 1 μA (max) при Ta = 25°C
• Высокая устойчивость к шуму: VNIH = VNIL = 28% VCC (мин)
• Возможность вывода привода: 10 LSTTL нагрузки
• Симметричный выходный импеданс:
• Сбалансированные задержки распространения: tpLH ∼− tpHL
• Широкий диапазон рабочего напряжения: VCC (opr) = от 2 до 6 В
• Ключ и функция совместимы с 74LS02
Описание TC74HC02AF
TC74HC02A - это высокоскоростной CMOS 2-INPUT NOR GATE, изготовленный с использованием технологии C2MOS кремниевых ворот.
Экологические и экспортные классификацииTC74HC02AF
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
