Выход 2A 16-PowerTSSOP IC 1V 1 регулятора LM43602PWPR понижение
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | Original |
| Сертификация: | Original |
| Номер модели: | LM43602PWPR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Функция: | Понижение | Тип выхода: | регулируемый |
|---|---|---|---|
| Рабочая температура: | -40°C | 125°C | Напряжение тока - входной сигнал (минута): | 3,5 В |
| Напряжение тока - входной сигнал (Макс): | 36V | Напряжение тока - выход (Макс): | 28V |
| Частота - переключение: | 200kHz | 2.2MHz | ||
| Высокий свет: | регулятор IC 1V 2A понижение,IC 16-PowerTSSOP,Регулятор IC LM43602PWPR понижение |
||
Характер продукции
Выход 1V 1 2A 16-PowerTSSOP позитва IC регулятора LM43602PWPR регулируемый
Особенности LM43602PWPR
спокойное течение 27-µA в регулировке
• Высокая эффективность на легкой нагрузке (DCM и PFM)
• Стандарты EMI встреч EN55022/CISPR 22
• Интегрированное одновременное выпрямление
• Регулируемый диапазон изменения частот: 200 КГц к 2,2 MHz
(500 КГц дефолта)
• Синхронизация частоты к внешним часам
• Внутренняя компенсация
• Стабилизированный с почти любым сочетанием из керамическим,
Конденсаторы полимера, тантала, и алюминиевых
• Сил-хороший флаг
• Мягк-начало в Пре-пристрастную нагрузку
• Внутреннее мягкое начало: госпожа 4,1
• Extendable время Мягк-начала внешним конденсатором
• Возможность напряжения тока выхода отслеживая
• Точность позволяет запрограммировать систему UVLO
• Предохранение от короткого замыкания выхода с режимом икоты
• Overtemperature термальное предохранение от выключения
• Создайте нестандартную конструкцию используя LM43602 с дизайнером силы WEBENCH®.
Атрибуты продукта LM43602PWPR
|
ТИП
|
ОПИСАНИЕ
|
|---|---|
|
Mfr
|
TI
|
|
Серия
|
ПРОСТОЕ SWITCHER®
|
|
Состояние продукта
|
Активный
|
|
Функция
|
Понижение
|
|
Выходная конфигурация
|
Позитв
|
|
Топология
|
Самец оленя
|
|
Тип выхода
|
Регулируемый
|
|
Количество выходов
|
1
|
|
Напряжение тока - входной сигнал (минута)
|
3.5V
|
|
Напряжение тока - входной сигнал (Макс)
|
36V
|
|
Напряжение тока - выход (минута/зафиксированный)
|
1V
|
|
Напряжение тока - выход (Макс)
|
28V
|
|
Текущий объем производства
|
2A
|
|
Частота - переключение
|
200kHz | 2.2MHz
|
|
Одновременный выпрямитель тока
|
Да
|
|
Рабочая температура
|
-40°C | 125°C (TJ)
|
|
Устанавливать тип
|
Поверхностный держатель
|
|
Пакет/случай
|

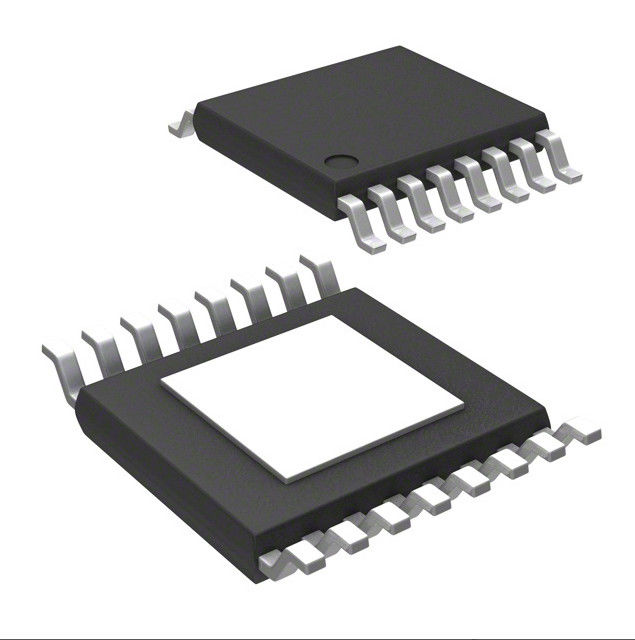

16-PowerTSSOP (0,173", ширина 4.40mm)
|
|
Пакет прибора поставщика
|
16-HTSSOP
|
|
Низкопробный номер продукта
|
LM43602
|
Применения LM43602PWPR
• Промышленные электропитания
• Системы радиосвязей
• Подводн-БЫЛ диапазон автомобильный
• Общецелевая широкая регулировка VIN
• Регулировка Пункт--нагрузки высокой эффективности
Описание LM43602PWPR
Регулятор LM43602 легкий в использовании одновременный понижение конвертер DC-DC способный на управлять до 2 a из нагрузки настоящей от ввода напряжения выстраивая в ряд от 3,5 v к 36 v (абсолютный максимум 42-V).
LM43602 обеспечивает исключительные эффективность, точность выхода, и напряжение тока отключения в очень небольшом размере решения.
Семья из нескольких поколений доступна в 0.5-A, 1-A, и 3-A нагружают настоящие варианты в пакетах штыр-к-штыря совместимых.
Пиковое управление настоящ-режима использовано для того чтобы достигнуть простой компенсации контура управления и ограничиваться cycleby-цикла настоящего.
Опционные особенности как programmable переключая частота, синхронизация, сил-хороший флаг, точность позволить, внутреннее мягкое начало, extendable мягкое начало, и отслеживать для того чтобы обеспечить гибкую и легкую в использовании платформу для широкого диапазона применений.
Прерывная кондукция и автоматическая частотная модуляция на легких нагрузках улучшают эффективность легкой нагрузки.
Семья требует немногих внешних компонентов и терминальное расположение позволяет простому, оптимальному плану PCB. Особенности защиты включают
термальное выключение, VCC замыкание недонапряжения, предел cycleby-цикла настоящий, и предохранение от короткого замыкания выхода.
Прибор LM43602 доступен в 16 - пакет пакета руководства HTSSOP (5,1 mm × 6,6 mm × 1,2 mm) и 16 штыря VSON с wettable фланками.
