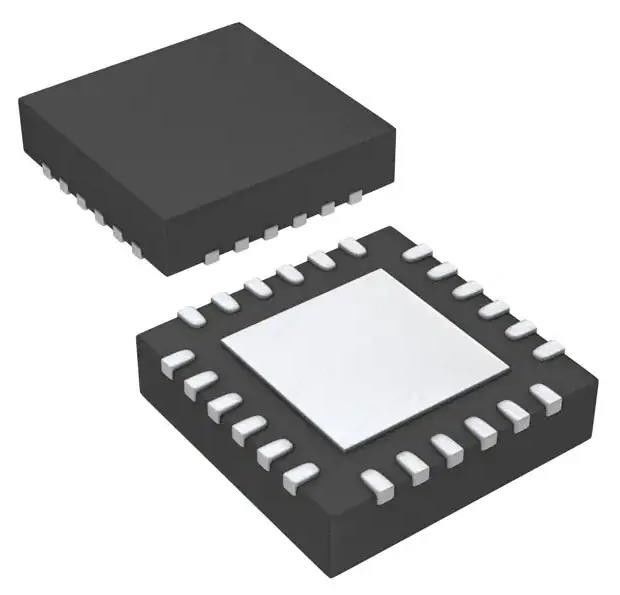

LED1642GWQTR LED Driver IC 16 Выходный линейный сдвиг Регистр PWM Приглушение
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LED1642GWQTR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Внутренние переключатели: | Да, да. | Количество выходов: | 16 |
|---|---|---|---|
| Напряжение питания (мин.): | 3В | Напряжение тока - поставка (Макс): | 5.5В |
| Напряжение тока - выход: | 19V | Текущий объем производства/канал: | 40 мА |
| Частота: | 30MHz | Облегчение: | PWM |
| Заявления: | вывески | Операционная температура: | -40 °C ~ 85 °C (TA) |
Характер продукции
LED1642GWQTR LED Driver IC 16 Выходный линейный сдвиг Регистр PWM Приглушение
Спецификации LED1642GWQTR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Драйверы светодиодных ламп | |
| Мфр | STMикроэлектроника |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип | Линейный |
| Топология | Регистр смены |
| Внутренние переключатели | Да, да. |
| Количество выходов | 16 |
| Напряжение - питание (мин) | 3В |
| Напряжение - питание (макс.) | 5.5В |
| Напряжение - выход | 19 В |
| Ток - выход / канал | 40 мА |
| Частота | 30 МГц |
| Облегчение | PWM |
| Заявления | Знаки |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 24-VFQFN Обнаженная подставка |
| Пакет изделий поставщика | 24-QFN |
| Номер базовой продукции | LED1642 |
Особенности LED1642GWQTR
• 16 каналов выхода постоянного тока
• Выходной ток: от 3 до 40 мА
• Программируемый ток через внешний резистор
• 7-битная глобальная регулировка усиления тока в двух диапазонах
• 12/16-битный PWM-контроль яркости серых цветов
• Время включения/выключения программируемого вывода
• Режим обнаружения ошибок (как открытый, так и короткий светодиод)
• Программируемые пороги обнаружения светодиодов с коротким замыканием
• Автомобильная экономия энергии/автоматическое пробуждение
• Выбираемая синхронизация SDO на падающем краю CLK
• Постепенная задержка вывода (выбирается)
• Напряжение питания: от 3 до 5,5 В
• Тепловое отключение и сигнализация о перегреве
• интерфейс 30 МГц на четыре провода
• номинальное напряжение генератора тока 20 В
Применение LED1642GWQTR
• Большие цветные/монохромные дисплеи
• светодиодные вывески
Экологические и экспортные классификацииLED1642GWQTR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
