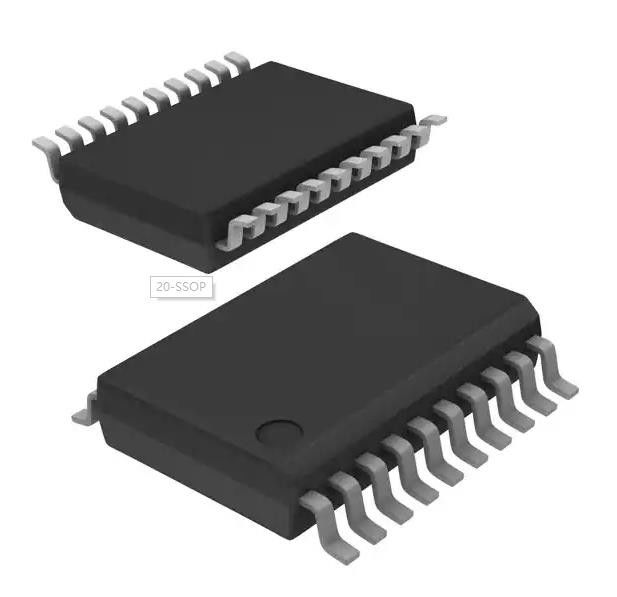

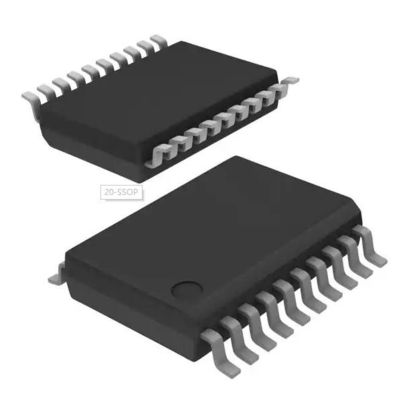

ADS1255IDBR 24-битный аналогово-цифровой преобразователь 1, 2 вход 1 Sigma-Delta 20-SSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ADS1255IDBR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество битов: | 24 | Скорость отбора проб (в секунду): | 30K |
|---|---|---|---|
| Количество входов: | 1, 2 | Тип ввода: | Дифференциал, законченное одиночное |
| Интерфейс данных: | ППИ | Конфигурация: | MUX-PGA-ADC |
| Количество конвертеров A/D: | 1 | Архитектура: | Сигм-перепад |
| Напряжение тока - поставка, аналог: | 5В | Напряжение тока - поставка, цифров: | 1.8V ~ 3.6V |
Характер продукции
ADS1255IDBR 24-битный аналогово-цифровой преобразователь 1, 2 вход 1 Sigma-Delta 20-SSOP
Спецификации ADS1255IDBR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Приобретение данных | |
| Аналоговые-цифровые преобразователи (ADC) | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Количество бит | 24 |
| Скорость отбора проб (в секунду) | 30 тысяч. |
| Количество входов | 1, 2 |
| Тип ввода | Дифференциальная, однокончательная |
| Интерфейс данных | ППИ |
| Конфигурация | MUX-PGA-ADC |
| Соотношение - S/H:ADC | - |
| Количество преобразователей A/D | 1 |
| Архитектура | Сигма-Дельта |
| Тип ссылки | Внешний |
| Напряжение - питание, аналоговое | 5В |
| Напряжение - питание, цифровое | 1.8V ~ 3.6V |
| Особенности | ПГА |
| Операционная температура | -40°C ~ 85°C |
| Пакет / чемодан | 20-SSOP (0,209", 5,30 мм в ширину) |
| Пакет изделий поставщика | 20-SSOP |
| Тип установки | Поверхностный монтаж |
| Номер базовой продукции | ADS1255 |
Особенности ADS1255IDBR
* 24 бита, без отсутствующих кодов
− Все скорости передачи данных и настройки PGA
* Резолюция до 23 бит без шума
* ± 0,0010% Нелинейность (макс.)
* Скорость вывода данных до 30 кСПС
* Быстрый канал
− 18,6 битов Без шума (21,3 эффективных бита) при 1,45 кГц
* Одноразовые конверсии с одноциклическим расчетом
* Гибкий мультиплексер с сенсорным обнаружением
- Четыре дифференциальных входа (только ADS1256)
− Восемь односторонних входов (только ADS1256)
* Входной буфер, стабилизированный вертолетом
* ПГА с низким уровнем шума: 27 нВ входно-референтный шум
* Сама и система калибровки для всех настроек PGA
* 5В толерантное SPITM-совместимое серийное интерфейс
* Аналоговое питание: 5 В
* Цифровое питание: от 1,8 до 3,6 В
* Рассеивание энергии
− До 38 мВт в нормальном режиме
− 0,4 мВт в режиме ожидания
Применение ADS1255IDBR
Научные приборы
Контроль промышленных процессов
Медицинское оборудование
Испытание и измерение
Взвешивайте весы
Экологические и экспортные классификацииADS1255IDBR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 год |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
