TPS7A4901DGNR Линейный регулятор напряжения IC положительно регулируемый 1 Выход 150mA
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS7A4901DGNR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Количество регулирующих органов: | 1 | Напряжение - вход (макс.): | 35V |
|---|---|---|---|
| Напряжение - выход (мин/фиксированное): | 1.194В | Напряжение - выход (макс.): | 33V |
| Выход напряжения (макс.): | 0.6В @ 150mA | Ток - выход: | 150 мА |
| Текущий - тихий (Iq): | µA 100 | Ток - подача (макс.): | µA 800 |
| PSRR: | 72 дБ (120 Гц) | 72 дБ (120 Гц): | Над течением, над температурой, под замыканием напряжения тока (UVLO) |
| Высокий свет: | TPS7A4901DGNR,TPS7A4901DGNR Линейный регулятор напряжения IC,150mA линейный регулятор напряжения IC |
||
Характер продукции
TPS7A4901DGNR Линейный регулятор напряжения IC положительно регулируемый 1 Выход 150mA
Спецификации TPS7A4901DGNR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Конфигурация вывода | Положительно |
| Тип выхода | Регулируемый |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 35 Вт |
| Напряжение - выход (мин/фиксированное) | 1.194В |
| Напряжение - выход (макс.) | 33В |
| Выход напряжения (макс.) | 0.6В @ 150mA |
| Ток - выход | 150 мА |
| Текущий - тихий (Iq) | 100 μA |
| Ток - подача (макс.) | 800 мА |
| PSRR | 72 дБ (120 Гц) |
| Особенности управления | Включить |
| Особенности защиты | Перенапряжение, перенапряжение при температуре и под напряжением (UVLO) |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |

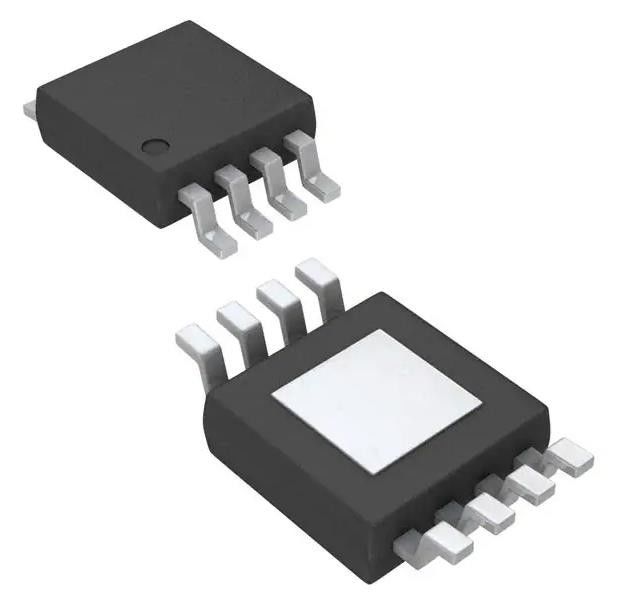

| Пакет / чемодан | 8-TSSOP, 8-MSOP (0,118", 3,00 мм ширины) Открытая подставка |
| Пакет изделий поставщика | 8-HVSSOP |
| Номер базовой продукции | TPS7A4901 |
ОсобенностиTPS7A4901DGNR
* Диапазон входного напряжения: от 3 до 36 В
* Шум:
- 12,7 VRms (20 Hz до 20 kHz)
- 15,4 VRms (10 Hz до 100 kHz)
* Отторжение энергоснабжения:
- 72 дБ (120 Гц)
- 52 дБ (10 Гц до 400 кГц)
* Регулируемый выход: 1,194 V до 33 V
* Выходной ток: 150 мА
* Выходное напряжение: 260 мВ при 100 мА
* Стабильно с керамическими конденсаторами 2 2.2 uF
* CMOS Logic-Level-Compatible Enable Pin (Пин, совместимый с логическим уровнем CMOS)
* Фиксированная граница тока и тепловое отключение
* Пакеты: 8-конечный HVSSOP PowerPADTM и 3-мм х 3-мм VSON
* Диапазон рабочей температуры: от 40 до 125 °C
ВведениеTPS7A4901DGNR
* Рельсы питания для операционных усилителей, DAC, ADC и других высокоточных аналоговых схем
* Аудио
* После регулирования преобразователя DC-DC и фильтрации риппл
* Испытания и измерения
* Rx, Tx и PA схемы
* Промышленные приборы
* Базовые станции и телекоммуникационная инфраструктура
Классификация экологических и экспортных товаровиз TPS7A4901DGNR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 год |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
