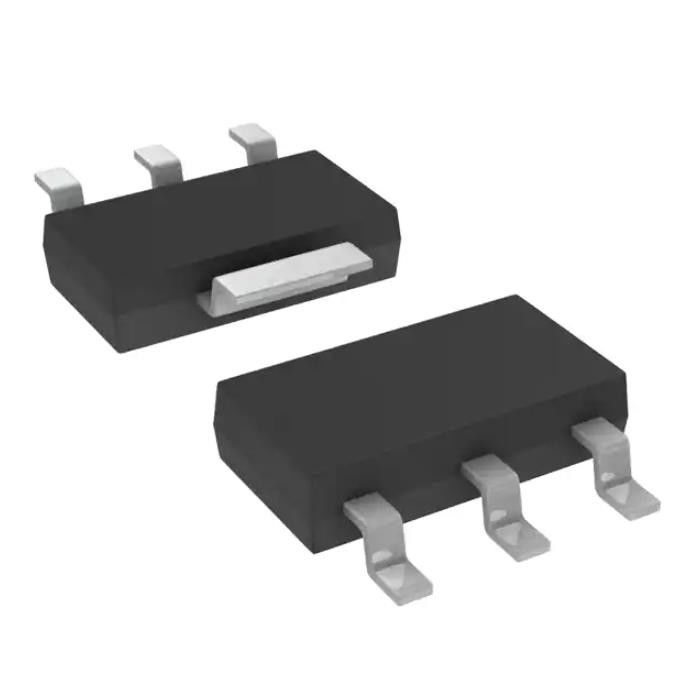

Reg интегральных схема LD1117AS33TR IC 3.3V 1A SOT223 линейный линейный
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LD1117AS33TR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Активный | Выходная конфигурация: | Позитв |
|---|---|---|---|
| Тип выхода: | Зафиксированный | Количество регуляторов: | 1 |
| Напряжение тока - входной сигнал (Макс): | 15V | Напряжение тока - выход (минута/зафиксированный): | 3.3V |
| Отключение напряжения тока (Макс): | 1.3V @ 1A | Текущий объем производства: | 1A |
| Высокий свет: | Линейные интегральные схемаы SOT223,интегральные схемаы 3.3V 1A линейные,Reg LD1117AS33TR IC линейный |
||
Характер продукции
Reg линейное 3.3v 1a Sot223 Ic реле LD1117AS33TR общецелевой
Линейный позитв IC регулятора напряжения тока исправил 1 выход 1A SOT-223
Спецификации LD1117AS33TR
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемаы (ICs) |
| Управление силы (PMIC) | |
| Регуляторы напряжения тока - линейные | |
| Mfr | STMicroelectronics |
| Серия | - |
| Пакет | Лента & вьюрок (TR) |
| Раскроенная лента (CT) | |
| Digi-Reel® | |
| Состояние продукта | Активный |
| Выходная конфигурация | Позитв |
| Тип выхода | Зафиксированный |
| Количество регуляторов | 1 |
| Напряжение тока - входной сигнал (Макс) | 15V |
| Напряжение тока - выход (минута/зафиксированный) | 3.3V |
| Напряжение тока - выход (Макс) | - |
| Отключение напряжения тока (Макс) | 1.3V @ 1A |
| Текущий объем производства | 1A |
| Настоящий - спокойный (Iq) | 10 мам |
| PSRR | 75dB (120Hz) |
| Особенности контроля | - |
| Особенности защиты | Над течением, над температурой |
| Рабочая температура | 0°C | 125°C |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | TO-261-4, TO-261AA |
| Пакет прибора поставщика | SOT-223 |
| Низкопробный номер продукта | LD1117 |
Особенности LD1117AS33TR
• Низкое напряжение тока отключения:
– 1,15 типов v. @ IOUT = 1 a, °C 25
• Очень низкое спокойное течение:
– тип 5 мам. @ °C 25
• Течение выхода до 1 a
• Фиксированное напряжение тока выхода:
– 1,2 V, 1,8 V, 3,3 V
• Регулируемое наличие версии (VREF = 1,25 v)
• Внутренний настоящий и термальный предел
• ΜF только 10 для стабильности
применение LD1117AS33TR
LD1117A регулируемое имеет термальное стабилизированное напряжение тока 1,25 ссылки v ± 0,012 между штырями ВЫХОДА и ADJ. IADJ тип 60 µA. (µA 120 максимальное) и ΔIADJ 1 тип µA. (µA 5 максимальное). R1 нормально фиксировано до 120 Ω. От диаграммы 6 следующее получено: VOUT = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF /R1) = VREF (1 + R2/R1) + R2 x IADJ. В нормальных применениях значение R2 в границах немного kΩ, поэтому продукт R2 x IADJ нельзя рассматривать в вычислении VOUT; вышеуказанное выражение после этого становится: VOUT = VREF (1 + R2/R1). Для того чтобы иметь лучшую регулировку нагрузки важно осуществить хорошее соединение Кельвина резисторов R1 и R2. В частности, соединение R1 необходимо осуществить очень близко к штырям ВЫХОДА и ADJ, пока соединение земли R2 необходимо поместить как около как возможного с отрицательным штырем нагрузки. Сброс пульсации может быть улучшен путем вводить конденсатор 10 µF электролитический помещенный параллельно к резистору R2 (см. диаграмму 8).
Классификации экологических & экспорта LD1117AS33TR
| АТРИБУТ | ОПИСАНИЕ |
| Состояние RoHS | ROHS3 уступчивое |
| Уровень чувствительности влаги (MSL) | 1 (неограниченный) |
| Состояние ДОСТИГАЕМОСТИ | ДОСТИГНИТЕ без изменений |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
