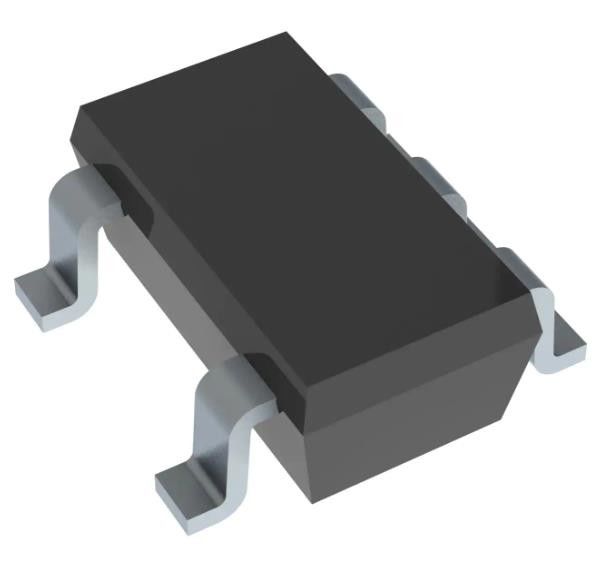

SN74LV1T125DBVR Неинвертирующий 1 элемент 1 бит на элемент Выход 3-го состояния SOT-23-5
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SN74LV1T125DBVR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип логики: | Амортизируйте, Не-переворачивающ | Количество элементов: | 1 |
|---|---|---|---|
| Количество битов на элемент: | 1 | Тип выхода: | 3 состояния |
| Ток - Выход высокий, низкий: | 8mA, 8mA | Напряжение - питание: | 1.6V ~ 5.5V |
| Операционная температура: | -40 °C ~ 125 °C (TA) | Пакет / чемодан: | SC-74A, SOT-753 |
Характер продукции
SN74LV1T125DBVR Неинвертирующий 1 элемент 1 бит на элемент Выход 3-го состояния SOT-23-5
Спецификации SN74LV1T125DBVR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Буферы, драйверы, приемники, передатчики | |
| Мфр | Техасские инструменты |
| Серия | 74LV |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип логики | Буфер, не инвертирующий |
| Количество элементов | 1 |
| Количество битов на элемент | 1 |
| Тип ввода | - |
| Тип выхода | 3-государство |
| Ток - Выход высокий, низкий | 8mA, 8mA |
| Напряжение - питание | 1.6V ~ 5.5V |
| Операционная температура | -40 °C ~ 125 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | SC-74A, SOT-753 |
| Пакет изделий поставщика | SOT-23-5 |
| Номер базовой продукции | 74LV1T125 |
Особенности SN74LV1T125DBVR
• Переводчик напряжения с одним источником питания на 5-В, 3.3-В, 2.5-В и 1.8-В ВЦС
• Рабочий диапазон от 1,8 до 5,5 В
Перевод:
От 1,2 В до 1,8 В при 1,8-В ВЦС
️ 1,5 В ((1) до 2,5 В при 2,5-В ВЦС
️ 1,8 V ((1) до 3,3 V при 3,3-V VCC
¥ 3,3 V до 5,0 V при 5,0-V VCC
Перевод вниз:
¥ 3,3 V до 1,8 V при 1,8 V VCC
¥ 3,3 V до 2,5 V при 2,5-V VCC
¥ 5,0 V до 3,3 V при 3,3 V VCC
• Логический выход ссылается на VCC
• Выходной привод:
∙ 8,0 мА выходной привод на 5 В
Выходной привод 7,0 мА при 3,3 В
√ 3,0 мА выходный привод на 1,8 В
• Характеризуется до 50 МГц при 3,3-В ВЦК
• 5,0 V Толерантность на входных булавках
• диапазон температуры работы от ¥40°C до 125°C
• Устойчивость к замыканию превышает 250 mAPer JESD 17
Применение SN74LV1T125DBVR
• Телекоммуникации
• Переносные приложения
• Серверы
• ПК и ноутбуки
Окружающая средаЭкспортные классификацииSN74LV1T125DBVR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
