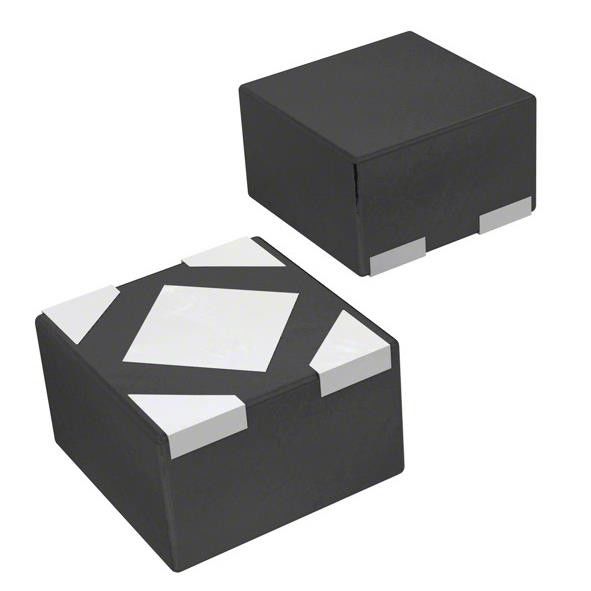

NCP145AMX120TCG Линейный регулятор напряжения IC 1 Выход 500mA 4-XDFN (1.2x1.2)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | NCP145AMX120TCG |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип выхода: | Установлено | Количество регулирующих органов: | 1 |
|---|---|---|---|
| Напряжение - вход (макс.): | 5.5В | Напряжение - выход (мин/фиксированное): | 1.2В |
| Выход напряжения (макс.): | 0.25V @ 500mA | Ток - выход: | 500 мА |
| Ток - подача (макс.): | µA 110 | PSRR: | 70 дБ (1 кГц) |
Характер продукции
NCP145AMX120TCG Линейный регулятор напряжения IC 1 Выход 500mA 4-XDFN (1.2x1.2)
Спецификации NCP145AMX120TCG
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | на полу |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Положительно |
| Тип выхода | Установлено |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 5.5В |
| Напряжение - выход (мин/фиксированное) | 1.2В |
| Напряжение - выход (макс.) | - |
| Выход напряжения (макс.) | 0.25В @ 500mA |
| Ток - выход | 500 мА |
| Ток - подача (макс.) | 110 μA |
| PSRR | 70 дБ (1 кГц) |
| Особенности управления | Включить |
| Особенности защиты | Слишком сильный ток, слишком высокая температура |
| Операционная температура | -40°C ~ 85°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 4-XDFN открытая подставка |
| Пакет изделий поставщика | 4-XDFN (1.2x1.2) |
| Номер базовой продукции | NCP145 |
Особенности NCP145AMX120TCG
• Диапазон входного напряжения: 1,0 V до 5,5 V
• Диапазон напряжения: от 2,4 В до 5,5 В
• Доступны версии с фиксированным напряжением
• Диапазон выходного напряжения: от 1,0 В до 1,8 В (фиксированный)
• ±1,5% Точность по температуре, 0,5% VOUT @ 25°C
• Ультра-низкий отказ: 140 мВ при 500 мА
• Входной ток с очень низким предубеждением типа 80 A
• Входной ток с очень низким предубеждением в режиме отключения: тип 0,5 A
• Уровень логики позволяет вводить управление включением/выключением
• Выход Активное разрядное устройство
• Стабильность с керамическим конденсатором 2.2 F
• Доступен в пакете XDFN4 − 1,2 мм x 1,2 мм x 0, 4 мм.
• Эти устройства свободны от Pb−, галогена/BFR и соответствуют требованиям RoHS.
Применение NCP145AMX120TCG
• Оборудование, работающее на батареях
• Смартфоны, планшеты
• Камеры, DVR, STB и видеокамеры
Окружающая средаЭкспортные классификации NCP145AMX120TCG
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
