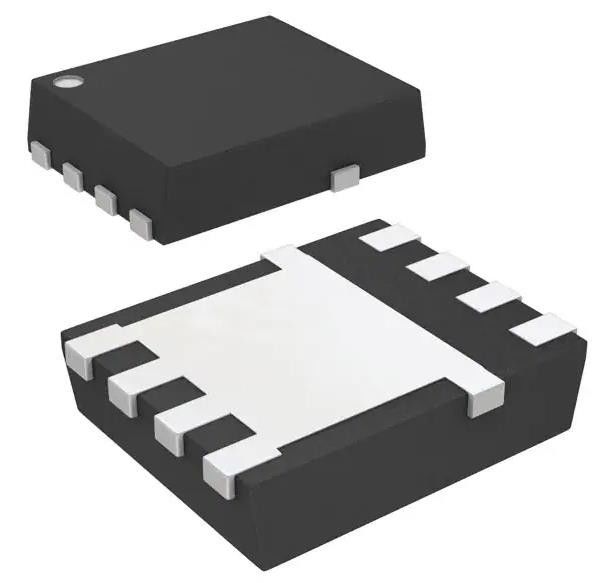

CSD16570Q5B N-Channel 25 V 100A 3.2W 195W (Tc) Поверхностная установка 8-VSON-CLIP (5x6)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CSD16570Q5B |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип FET: | N-канал | Технологии: | MOSFET (металлическая окись) |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 25 В | Ток - непрерывный отвод (Id) @ 25°C: | 100A (Ta) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 4.5В, 10В | Rds On (Max) @ Id, Vgs: | 0.59mOhm @ 50A, 10В |
| Vgs(th) (макс.) @ Id: | 1.9В @ 250μA | 1.9В @ 250μA: | 250 nC @ 10 v |
Характер продукции
CSD16570Q5B N-Channel 25 V 100A 3.2W 195W (Tc) Поверхностная установка 8-VSON-CLIP (5x6)
Спецификации Счетная стоимость
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | Техасские инструменты |
| Серия | NexFETTM |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 25 В |
| Ток - непрерывный отвод (Id) @ 25°C | 100A (Ta) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 4.5В, 10В |
| Rds On (Max) @ Id, Vgs | 0.59mOhm @ 50A, 10В |
| Vgs(th) (макс.) @ Id | 1.9В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 250 nC @ 10 В |
| Vgs (макс.) | ± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds | 14000 pF @ 12 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 3.2W (Ta), 195W (Tc) |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-VSON-CLIP (5х6) |
| Пакет / чемодан | 8-PowerTDFN |
| Номер базовой продукции | ЦДС16570 |
Особенности Счетная стоимость
• Очень низкое сопротивление
• Низкий Qg и Qgd
• Низкая теплостойкость
• Ленивые ледники
• Пб Бесплатная терминальная пластика
• Соответствует требованиям RoHS
• Без галогена
• SON 5-мм × 6-мм пластиковый пакет
Применение Счетная стоимость
• Ориентировочные и горячие обмены
Окружающая средаЭкспортные классификации Счетная стоимость
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
