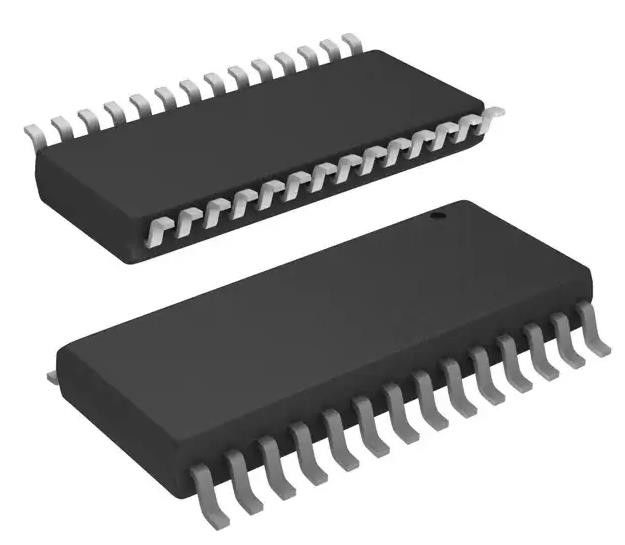

IRS2336DSTRPBF Half-Bridge Gate Driver IC Inverting 28-SOIC (Подключение к сети)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | IRS2336DSTRPBF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Управляемая конфигурация: | Полу-мост | Тип канала: | трехфазный |
|---|---|---|---|
| Количество водителей: | 6 | Тип ворот: | IGBT, MOSFET N-канала |
| Напряжение - питание: | 10V | 20V | Напряжение тока логики - VIL, VIH: | 0.8V, 2.5V |
| Настоящий - пиковая мощность (источник, раковина): | 200mA, 350mA | Тип ввода: | Переворачивать |
| Высокое бортовое напряжение тока - Макс (бутстрэп): | 600 В | Время подъема / падения (тип): | 125ns, 50ns |
Характер продукции
IRS2336DSTRPBF Half-Bridge Gate Driver IC Inverting 28-SOIC (Подключение к сети)
СпецификацииIRS2336DSTRPBF
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Водители ворот | |
| Мфр | Infineon Technologies |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Программируемый с помощью цифрового ключа | Не подтверждено |
| Конфигурация под управлением | Полумост |
| Тип канала | 3 фазы |
| Количество водителей | 6 |
| Тип ворот | IGBT, N-канальный MOSFET |
| Напряжение - питание | 10V ~ 20V |
| Логическое напряжение - VIL, VIH | 0.8В, 2.5В |
| Ток - пиковый выход (источник, раковина) | 200mA, 350mA |
| Тип ввода | Инвертирование |
| Высокое боковое напряжение - Макс (застежка) | 600 В |
| Время подъема / падения (тип) | 125 н, 50 н |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 28-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика | 28-SOIC |
| Номер базовой продукции | IRS2336 |
Особенности IRS2336DSTRPBF
* Приводит в действие до шести устройств питания IGBT/MOSFET
* Входное приводное питание до 20 В на канал
* Интегрированная функциональность загрузки (IRS2336))
* Защита от перенапряжения
* Ввод отключения сверхтемпературы
* Расширенный фильтр ввода
* Интегрированная защита отключенного времени
* Защита от проникновения (перепроводность)
* Замок низкого напряжения для VCC и VBS
* Включить/отключить ввод и отчетность о неисправностях
* Регулируемое время очистки от ошибок
* Отдельные логические и силовые основания
* 3.3 В логический вход совместим
* Толерантное к отрицательному транзитному напряжению
* Разработан для использования с загрузочным питанием
* Совпадающие задержки распространения для всех каналов
* рабочий диапазон от -40°C до 125°C
* Соответствует требованиям RoHS
* Без свинца
Применение IRS2336DSTRPBF
* Двигатели приборов
* Сервоприводы
* Приводы микроинверторов
* Инверторы трехфазные общего назначения
Окружающая средаЭкспортные классификации IRS2336DSTRPBF
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
