TPS65130RGER Buck-Boost Switching Regulator IC Dual Rail Регулируемый 3.2V, -2V 2
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS65130RGER |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Конфигурация вывода: | Положительный и отрицательный (двойной рельс) | Тип выхода: | Регулируемый |
|---|---|---|---|
| Количество выходов: | 2 | Напряжение - вход (мин): | 2.7V |
| Напряжение - вход (макс.): | 5.5В | Напряжение - выход (мин/фиксированное): | 3.2V, -2V |
| Напряжение - выход (макс.): | 15В, -15В | Ток - выход: | 700 мА (переключатель) |
| Частота - переключение: | 1.38MHz | Операционная температура: | -40 °C ~ 85 °C (TA) |
Характер продукции
TPS65130RGER Buck-Boost Switching Regulator IC Dual Rail Регулируемый 3.2V, -2V 2
Спецификации TPS65130RGER
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - регуляторы переключения постоянного тока | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Функция | Шаг вверх, шаг вверх/шаг вниз |
| Конфигурация вывода | Положительный и отрицательный (двойной рельс) |
| Топология | Поднимайся, Бак-Буст. |
| Тип выхода | Регулируемый |
| Количество выходов | 2 |
| Напряжение - вход (мин) | 2.7В |
| Напряжение - вход (макс.) | 5.5В |
| Напряжение - выход (мин/фиксированное) | 3.2В, -2В |
| Напряжение - выход (макс.) | 15В, -15В |
| Ток - выход | 700mA (переключатель) |
| Частота - переключение | 1.38 МГц |
| Синхронный выпрямитель | Нет, нет. |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |

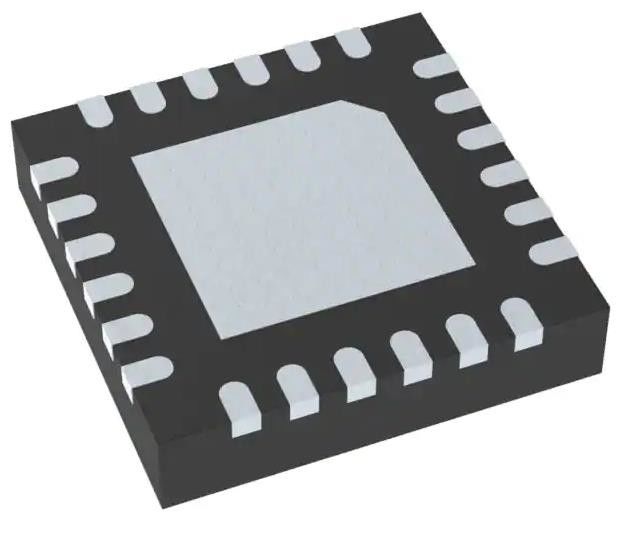

| Пакет / чемодан | 24-VFQFN Обнаженная подставка |
| Пакет изделий поставщика | 24-VQFN (4x4) |
| Номер базовой продукции | TPS65130 |
Особенности TPS65130RGER
• Диапазон входного напряжения: от 2,7 до 5,5 В
• Выход преобразователя положительного усиления VPOS
Регулируемая мощность: до 15 В
2 варианта ограничения тока переключателя: 0,8 А и 2 А
Эффективность преобразования: до 89%
• ВНЕГ отрицательное инвертирующее преобразование бук-буст
Регулируемая мощность: до 15 В
2 варианта ограничения тока переключателя: 0,8 А и 2 А
Эффективность преобразования: до 81%
• Выход управления для внешнего P-канала FET поддерживает полное отключение от батареи
• 1-μA отключающий ток
• Индивидуальные входы для гибкой последовательности вывода
• защитные элементы
Защита от перенапряжения в VPOS и VNEG
Защита от теплового отключения
• 4-мм × 4-мм упаковка VQFN-24 (RGE)
Применение TPS65130RGER
• ЖК-дисплеи и AMOLED-дисплеи (приблизительно от 4 до 17 дюймов)
Личная электроника (ноутбук, монитор, игры)
️ Автоматизация зданий (лифт, термостат)
️ здравоохранение, фитнес, EPOS, промышленный HMI, испытания и измерения
• Общеприменяемые разделенные рельсы
Т&М, сбор данных, DAC, ADC
Дифференциальное звуковое питание
Модули ввода и вывода
Дифференциальное предложение ОПАМП и сравнителя
Окружающая средаЭкспортные классификации TPS65130RGER
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 год |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
